行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 不銹鋼
最小精度: 0.05mm 生產周期: 2~5天
產品尺寸: 35cm*18cm*15cm
后處理: 打磨，噴油
案例介紹

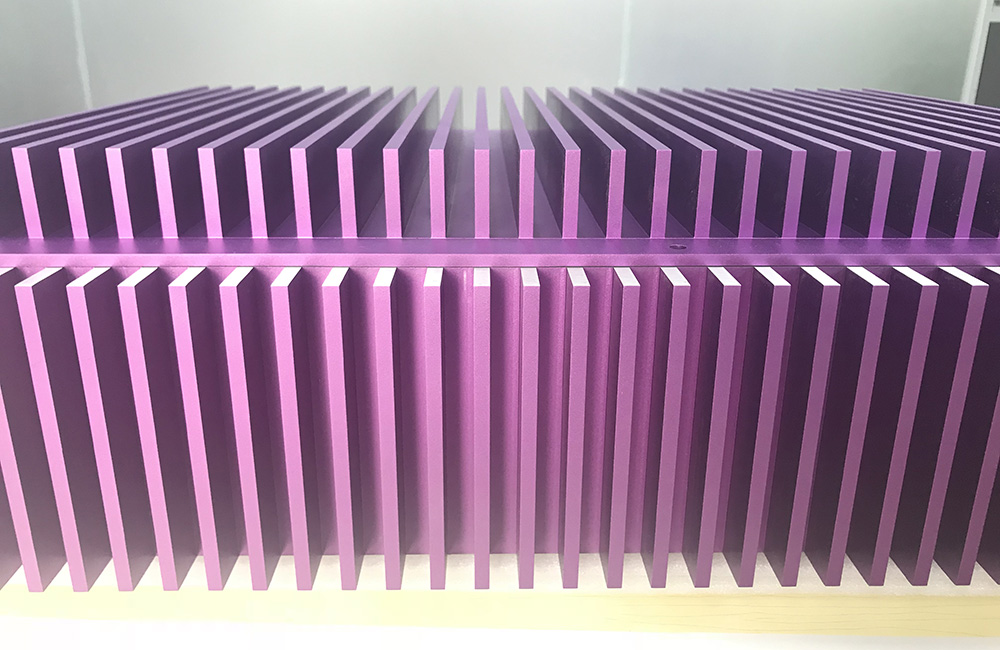

CNC加工金屬散熱器手板模型是一個高精度、多步驟的制造過程，主要用于驗證散熱器設計的可行性和功能性。在現代散熱器制造業中，手板模型起到了至關重要的作用。它不僅能夠以較低的成本進行設計驗證和功能測試，還能為量產提供可靠的數據支持。下面將詳細介紹CNC加工金屬散熱器手板模型的主要步驟及其關鍵技術：
材料選擇
鋁合金：鋁合金以其低密度、高導熱性和質輕的特點，成為制作散熱器手板的首選材料。鋁合金還具有良好的加工性能，可以進行多種表面處理，如陽極氧化，提升耐腐蝕性和美觀度。
其他材料：除鋁合金外，也可能使用銅或銅合金等材料。這些材料導熱性極佳，但成本較高，適用于高端散熱器產品。
設計階段
3D模型設計：使用SolidWorks、UG NX或Catia等專業軟件，根據產品設計要求建立三維模型。這一階段需要準確描述散熱器的外形、結構和內部機構，確保模型與實際設計相符。
設計分析：通過仿真軟件進行流體動力學和熱傳遞分析，優化散熱效果。這一步可以有效預防實際加工中可能出現的問題，提升設計的可靠性和實用性。
編程階段
CAM編程：利用計算機輔助制造（CAM）軟件將3D模型轉換為CNC機床能識別的代碼。Mastercam和SolidCam是常用的CAM編程工具，它們可以生成精確的刀具路徑，提高加工效率。
程序測試：在實際加工前，通過仿真軟件測試生成的數控程序，檢查潛在的錯誤和碰撞。這一步驟確保程序的準確性和安全性，減少實際加工中的風險。
加工階段
CNC加工：采用先進的三軸、四軸或五軸CNC機床進行精密加工。這些設備能夠高效、準確地實現復雜的零件生產，尤其適合鋁合金這類材料的加工。
測量和監控：加工過程中，使用三坐標測量機（CMM）、2.5次元投影儀等精密測量工具實時檢測零件尺寸和形狀，確保加工精度符合設計要求。
后處理階段
表面處理：包括去毛刺、噴砂、陽極氧化等多種工藝。表面處理不僅能提升零部件的外觀質感，還能增強其耐磨、耐腐蝕和抗疲勞性能。
裝配與測試：將加工好的各個零件按照設計要求進行裝配，形成完整的散熱器手板模型。然后進行功能測試，如散熱效果、結構穩定性和仿真實際使用環境的各項指標測試，確保模型達到設計要求。
質量控制
全程監控：在整個加工過程中，設置多個質量檢查點，對每一環節進行嚴格監控。不合格的零件需及時返工或重做，確保最終交付的產品符合高質量標準。
ISO認證：采用ISO 9001等國際質量管理體系標準，從流程上保障產品質量的穩定性和可追溯性。
綜上所述，CNC加工金屬散熱器手板模型涵蓋了材料選擇、設計、編程、加工、后處理和質量控制等多個關鍵環節。每一步都需要嚴格控制，以確保最終產品的高質量和高可靠性。
