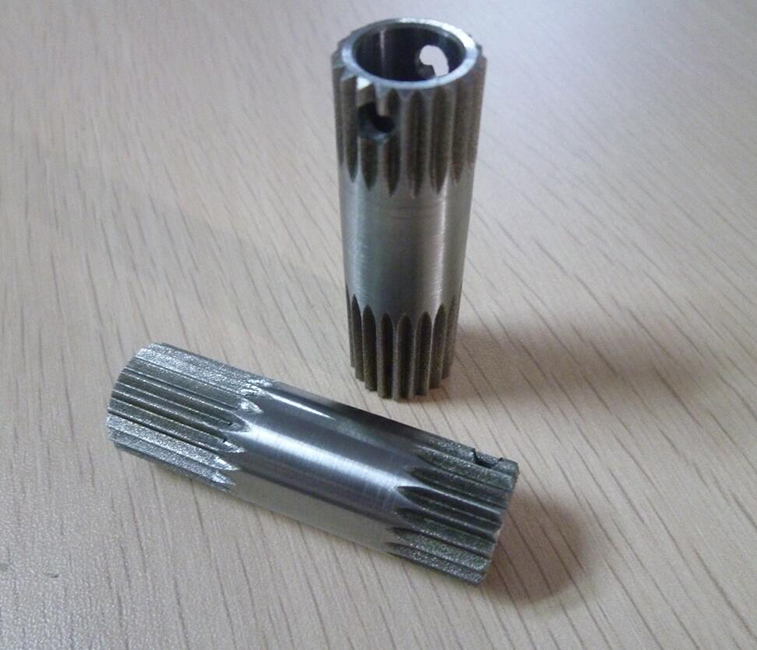

行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 不銹鋼
最小精度: 0.05mm 生產周期: 2~5天
產品尺寸: 12cm*5cm*3cm
后處理: 內外花鍵
案例介紹
手板模型內外花鍵后處理是指在手板模型上加工出內外花鍵齒形后，對其進行一系列后續處理以提高精度、改善表面質量和增強耐磨性的過程。
內外花鍵是一種常見的機械連接方式，廣泛應用于各種機械傳動系統中。以下是手板模型內外花鍵后處理的關鍵步驟：
設計花鍵
確定花鍵參數：根據產品設計要求和機械性能需求，確定花鍵的齒數、模數、壓力角等基本參數。
制作花鍵圖紙：制作詳細的花鍵圖紙，包括花鍵的尺寸、公差和位置要求，用于指導后續加工。
加工花鍵
粗加工：使用CNC機床或銑床進行粗加工，去除多余的材料，形成花鍵的基本形狀。
精加工：通過精銑、磨削或滾齒等工藝，精確加工花鍵的齒形和尺寸，達到設計要求的精度。
熱處理
調質處理：對花鍵進行調質處理，提高其硬度和強度，增加耐磨性。
表面淬火：通過高頻淬火或滲碳處理，進一步提高花鍵齒面的硬度和耐磨性。
精磨
齒面精磨：對花鍵齒面進行精磨，確保齒形準確、表面光滑，減少摩擦和磨損。
配合檢驗：檢驗花鍵的配合精度，確保內花鍵和外花鍵能夠精確配合，滿足使用要求。
清洗和防銹
清洗：使用清洗劑徹底清洗花鍵，去除加工過程中產生的切削液、油污和切屑。
防銹處理：對花鍵表面進行防銹處理，如涂覆防銹油或進行發黑處理，防止銹蝕。
質量檢驗
尺寸檢測：使用精密測量工具，如齒輪測量中心或三坐標測量機，檢查花鍵的尺寸和公差。
功能測試：進行配合測試和傳動功能測試，確?；ㄦI的機械性能和使用壽命。
包裝和交付
包裝：對花鍵進行適當的包裝，防止在運輸和存儲過程中損壞。
交付：將合格的手板模型內外花鍵交付給客戶，用于后續的裝配或測試。
綜上所述，手板模型內外花鍵后處理是一個涉及多個步驟的精細過程，它要求操作者具備專業的機械加工知識和技能。通過這些后處理步驟，可以確保手板模型上的內外花鍵滿足高精度、高性能的使用要求。
