行業/分類：其他手板模型加工
加工方式: 3d打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 15cm*15cm*25cm
后處理: 噴油
案例介紹

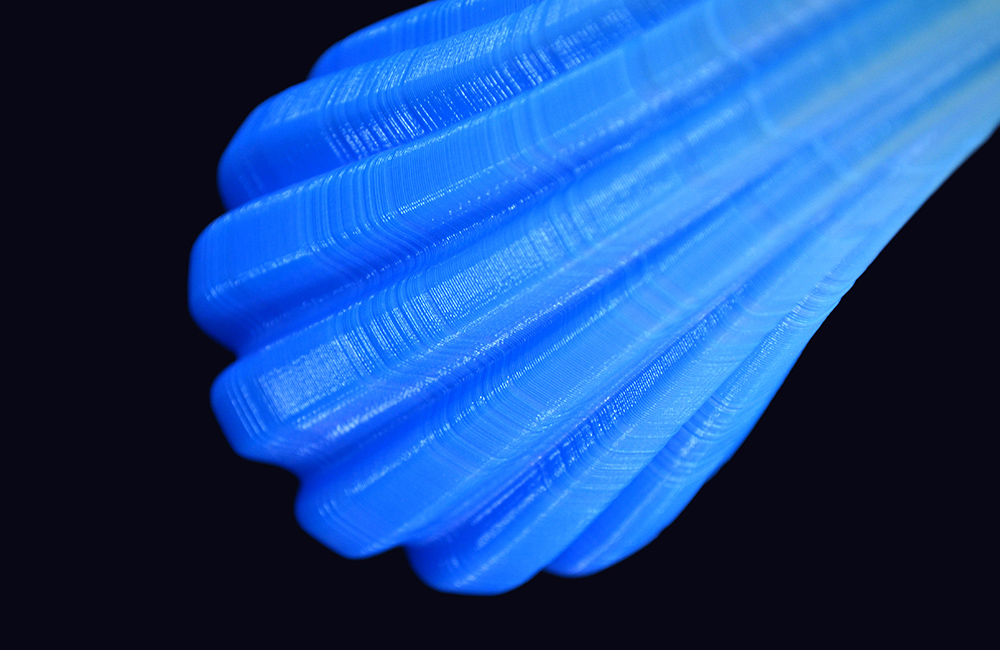

FDM 工藝加工花瓶手板模型主要有以下步驟：
設計模型：使用計算機輔助設計（CAD）軟件創(chuàng )建花瓶的三維數字模型。要根據花瓶的形狀、尺寸、比例以及所需的細節進行精確設計，確保模型符合預期的外觀和功能要求。
導出 STL 格式數據：將設計好的三維模型導出為 STL 格式文件。STL 格式是 3D 打印中常用的文件格式，它描述了模型的表面幾何形狀，便于后續的處理和打印。
檢查修正 STL 數據：在專用的軟件中導入 STL 文件，檢查模型是否存在錯誤或缺陷，如破面、重疊的部分、不完整的結構等。如有問題，需要對模型進行修復和優化，以確保打印的準確性和質量。
產品擺放定位：確定花瓶模型在打印平臺上的位置和方向?？紤]到花瓶的形狀和結構，選擇合適的擺放角度可以減少支撐結構的使用，并提高打印效率和質量。同時，要確保模型在打印平臺的范圍內。
添加支撐結構（如果需要）：對于一些具有懸空部分或復雜形狀的花瓶模型，可能需要添加支撐結構。支撐結構的作用是在打印過程中支撐懸空的部分，防止模型塌陷或變形。在添加支撐結構時，要注意支撐的位置和數量，盡量減少支撐材料的使用，同時確保支撐的穩定性。
切片處理：將數字模型進行 “切片”，即將其分成多個薄層。切片軟件會(huì )根據設定的參數（如層高、填充密度、打印速度等）生成打印路徑和指令，指導 3D 打印機逐層打印。
選擇打印材料：FDM 工藝常用的打印材料有 PLA（聚乳酸）、ABS（丙烯腈 – 丁二烯 – 苯乙烯共聚物）等。對于花瓶手板模型，需要根據具體要求選擇合適的材料。例如，如果追求環保和可降解性，可以選擇 PLA；如果需要更高的強度和耐熱性，可以考慮 ABS。同時，還要考慮材料的顏色和透明度等因素。
3D 打印加工：將處理好的數據輸入到 FDM 3D 打印機中，開始實際的打印過程。打印機將按照切片軟件生成的路徑，通過加熱噴頭將材料熔化并逐層堆積，構建出花瓶的實體模型。在打印過程中，要注意觀察打印機的運行狀態，確保打印過程順利進行，沒有出現異常情況，如材料堵塞、噴頭故障等。
后處理：打印完成后，需要對花瓶手板模型進行后處理，以去除支撐結構（如果有）、改善表面質量和提高整體效果。常見的后處理方法包括：
去除支撐：小心地將打印好的花瓶從打印平臺上取下，使用工具（如剪刀、鉗子等）去除支撐結構。注意避免對模型造成損壞。
打磨和拋光：使用砂紙或拋光工具對花瓶的表面進行打磨和拋光，以去除打印痕跡、提高表面光滑度和質感?？梢詮妮^低目數的砂紙開始，逐漸過渡到較高目數的砂紙，最后進行拋光處理。
上色（可選）：如果需要給花瓶手板模型上色，可以使用顏料、噴漆或其他上色方法。在上色前，確保模型表面干凈、干燥，并根據需要進行底漆處理，以提高上色效果和附著力。
通過以上步驟，就可以使用 FDM 工藝制作出花瓶手板模型。在整個過程中，要注意每個環節的操作細節和質量控制，以獲得滿意的結果。此外，還可以根據實際需求進行進一步的優化和改進，如調整打印參數、選擇不同的材料等，以滿足特定的設計要求。
