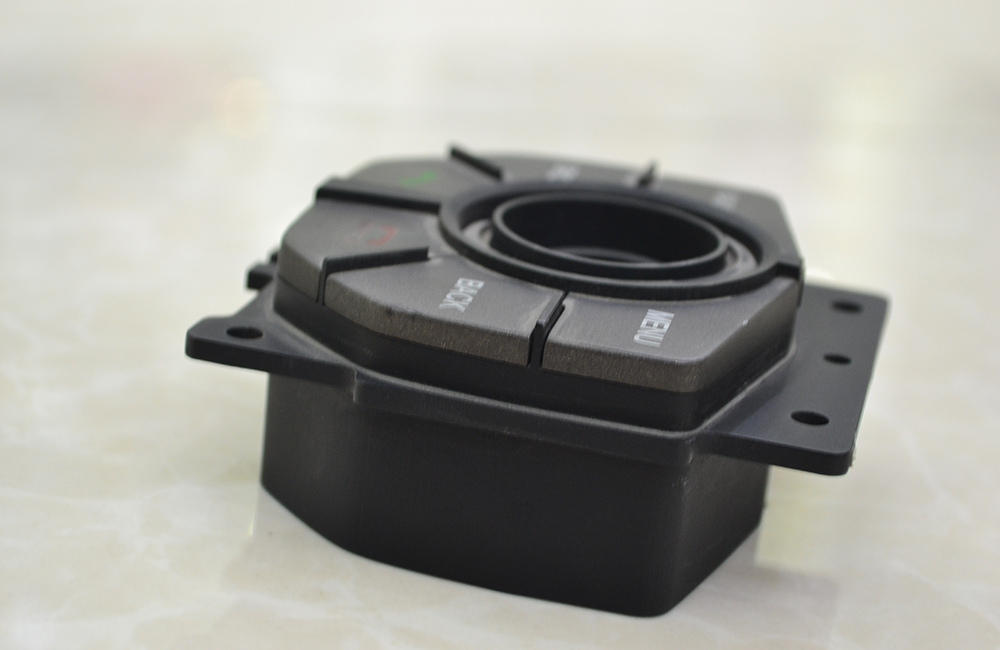

cnc加工汽車中控臺手板模型
行業/分類：汽車手板模型加工
加工方式: cnc加工 使用材料: 塑料
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 18cm*15cm*13cm
后處理: 噴油
案例介紹
以下是 CNC 加工汽車中控臺手板模型的一般步驟：
設計與準備
明確需求：與汽車設計團隊充分溝通，確定中控臺手板模型的詳細要求，包括尺寸、形狀、功能、外觀細節、裝配關系等。
設計圖紙：根據需求使用專業的三維設計軟件（如 CATIA、UG、ProE 等）創(chuàng )建精確的中控臺三維模型。確保設計符合汽車整體風格和工程要求。
選擇材料：常見的用于中控臺手板的材料有 ABS、PC、PMMA 等塑料材料，以及鋁合金等金屬材料。根據模型的用途（如外觀驗證、功能測試等）、性能要求（如強度、耐熱性等）和成本等因素選擇合適的材料。
確定加工工藝：根據中控臺的形狀復雜度、尺寸精度要求等，確定具體的 CNC 加工工藝，如銑削、車削、磨削等加工方式的組合。
編程與刀具選擇
編程：根據設計好的三維模型，使用 CAM（計算機輔助制造）軟件生成 CNC 加工的刀具路徑程序。在編程時要考慮加工的順序、刀具的進給速度、切削深度等參數，以確保加工效率和質量。
刀具選擇：根據加工材料和工藝要求，選擇合適的刀具，如立銑刀、球頭銑刀、鉆頭等。刀具的直徑、齒數、刃長等參數要根據具體的加工部位和要求進行選擇，以保證加工的精度和表面質量。
加工過程
準備工作：將選擇好的材料固定在 CNC 加工設備的工作臺上，確保材料安裝牢固且位置準確。安裝好相應的刀具，并進行對刀操作，確定刀具的起始位置。
粗加工：按照編程好的刀具路徑，先進行粗加工，去除大部分多余的材料，留出一定的余量用于精加工。粗加工時可以采用較大的進給速度和切削深度，以提高加工效率，但要注意避免刀具過載和材料變形 6。
精加工：在粗加工完成后，進行精加工操作，以達到最終的尺寸精度和表面質量要求。精加工時要減小進給速度和切削深度，采用較高的轉速，以減少表面粗糙度和提高加工精度。
加工過程監控：在加工過程中，要密切關注加工設備的運行狀態、刀具的磨損情況以及加工的進度。如有異常情況，如刀具斷裂、材料變形等，要及時停機處理，以免影響加工質量和造成設備損壞。
后處理
去除毛刺：加工完成后，使用工具去除模型表面的毛刺和銳邊，使表面光滑。
表面處理：根據需要，可以對中控臺手板模型進行表面處理，如噴漆、電鍍、絲印等，以達到與實際產品相似的外觀效果。
質量檢測：對加工完成的手板模型進行全面的質量檢測，包括尺寸精度測量（使用量具如卡尺、千分尺、三坐標測量?jì)x等）、外觀檢查（檢查表面是否有瑕疵、劃傷、變形等）、裝配測試（檢查與其他部件的裝配關系是否符合設計要求）等。確保手板模型符合設計要求和相關標準。
總結與改進
總結經驗：對整個 CNC 加工汽車中控臺手板模型的過程進行總結，分析加工過程中遇到的問題和解決方法，以及加工質量和效率的情況。
改進優化：根據總結的經驗，對設計方案、加工工藝、編程參數、刀具選擇等方面進行改進和優化，以提高后續手板模型加工的質量和效率，降低成本。
