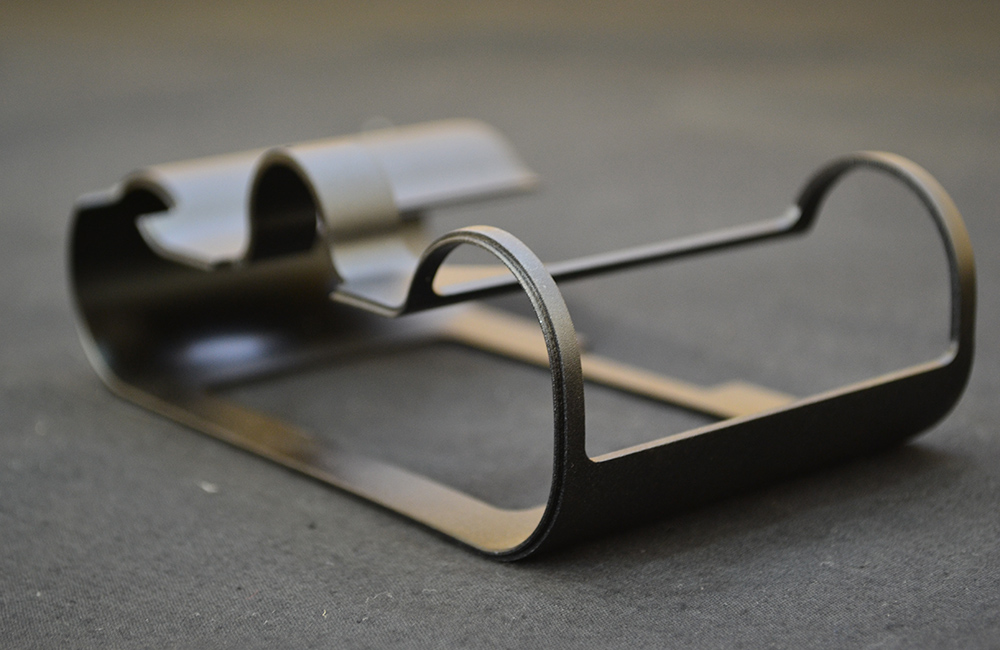

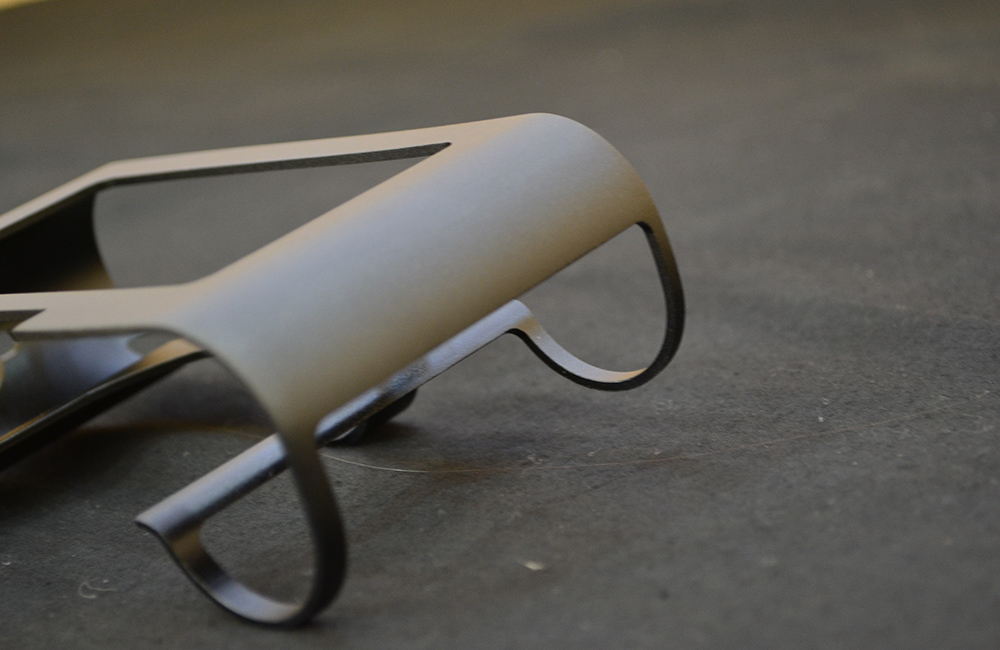

行業/分類：其他手板模型加工
加工方式: 鈑金 使用材料: 鋁合金
最小精度: 0.1mm 生產周期: 2~5天
產品尺寸: 20cm*15cm*6cm
后處理: 打磨，噴油
案例介紹
鈑金加工汽車零件手板模型是汽車研發和生產過程中的重要環節，具有多方面的意義和價值，以下是詳細的介紹：
加工流程：
設計與圖紙準備：首先根據汽車零件的設計需求，使用專業的計算機輔助設計（CAD）軟件進行三維建模，精確繪制出零件的形狀、尺寸、結構等詳細信息。設計完成后，將圖紙轉換為適合鈑金加工的文件格式，如 DXF、DWG 等，以便后續加工設備能夠準確讀取和識別。
材料選擇與準備：根據汽車零件的性能要求、使用環境以及成本等因素，選擇合適的鈑金材料。常見的材料有冷軋鋼板、熱軋鋼板、不銹鋼板、鋁板等。材料選定后，將其切割成合適的尺寸和形狀，作為加工的坯料。
下料與切割：利用激光切割、等離子切割、水切割等先進的切割技術，按照設計圖紙的形狀和尺寸，將坯料切割成所需的零件形狀。這些切割技術具有高精度、高速度、切口平整等優點，能夠保證零件的尺寸精度和切割質量。
沖壓與成型：對于一些需要彎曲、拉伸、沖壓等成型操作的零件，使用沖壓機、折彎機等設備進行加工。通過模具的作用，將平板狀的鈑金材料加工成具有特定形狀和結構的零件，如汽車的車身覆蓋件、底盤零件等。
焊接與組裝：將各個單獨加工好的鈑金零件進行焊接，使其成為一個完整的汽車零件手板模型。焊接方法有多種，如電弧焊、氣體保護焊、點焊等，選擇合適的焊接方法和工藝參數，確保焊接質量和強度。焊接完成后，對零件進行組裝和調試，檢查其裝配精度和功能是否符合設計要求。
表面處理：為了提高汽車零件手板模型的外觀質量、耐腐蝕性和耐磨性，需要進行表面處理。常見的表面處理方法有噴涂、電鍍、陽極氧化等。根據零件的具體要求，選擇合適的表面處理工藝，使零件具有良好的外觀和性能。
優勢特點：
快速成型：相比于傳統的模具制造和生產方式，鈑金加工可以快速地將設計圖紙轉化為實物模型，大大縮短了汽車零件的開發周期。能夠在短時間內制作出多個不同設計方案的手板模型，方便設計師和工程師進行比較和選擇，從而加快產品的研發進度。
成本較低：在汽車零件的研發階段，使用鈑金加工制作手板模型可以避免高昂的模具開發費用。特別是對于一些復雜形狀的零件，模具制造的成本非常高，而鈑金加工可以通過簡單的工藝和設備實現零件的制作，降低了研發成本。此外，鈑金材料的成本相對較低，也有助于降低手板模型的制作成本。
材料多樣性：鈑金材料種類豐富，具有不同的性能和特點，可以滿足汽車零件在強度、剛度、耐腐蝕性、重量等方面的要求。例如，不銹鋼板具有良好的耐腐蝕性，適用于汽車的外部裝飾件；鋁板重量輕，強度高，適用于汽車的輕量化設計。
精度高：現代鈑金加工技術采用了先進的設備和工藝，能夠實現高精度的零件加工。激光切割、數控沖壓等技術可以保證零件的尺寸精度和形狀精度，滿足汽車零件的嚴格質量要求。高精度的手板模型可以更準確地反映設計意圖，為后續的模具開發和生產提供可靠的參考。
靈活性強：鈑金加工可以根據設計需求進行靈活的調整和修改。如果在制作手板模型的過程中發現設計存在問題或需要進行改進，只需對設計圖紙進行修改，然后重新進行加工即可，非常方便快捷。這種靈活性有助于提高設計的質量和效率，減少錯誤和返工。
應用場景：
外觀設計驗證：汽車的外觀設計是吸引消費者的重要因素之一。通過制作鈑金加工的汽車零件手板模型，可以直觀地展示汽車的外觀效果，幫助設計師和工程師驗證外觀設計的合理性和可行性。手板模型可以模擬汽車在不同光線、角度下的外觀表現，以及與車身其他部分的協調性，為外觀設計的優化提供依據。
結構設計驗證：汽車零件的結構設計直接關系到汽車的性能、安全性和可靠性。鈑金加工的手板模型可以用于驗證零件的結構強度、剛度、裝配精度等方面的性能。通過對模型進行力學測試、裝配測試等，可以發現結構設計中存在的問題和不足，及時進行改進和優化，確保零件的結構設計符合要求。
功能測試：在汽車零件的研發過程中，需要對其功能進行測試和驗證。例如，汽車的發動機罩、車門等零件需要具備良好的密封性和開合性能；汽車的底盤零件需要具備足夠的強度和剛度來承受車輛的重量和行駛過程中的沖擊力。通過制作手板模型，可以對這些功能進行模擬測試，提前發現問題并解決，為產品的性能和質量提供保障。
市場推廣：在汽車產品的市場推廣階段，鈑金加工的汽車零件手板模型可以作為展示樣品，向客戶、經銷商和潛在消費者展示產品的設計理念、功能特點和優勢。精美的手板模型可以吸引客戶的關注，提高產品的知名度和市場競爭力，為產品的銷售和推廣打下良好的基礎。
