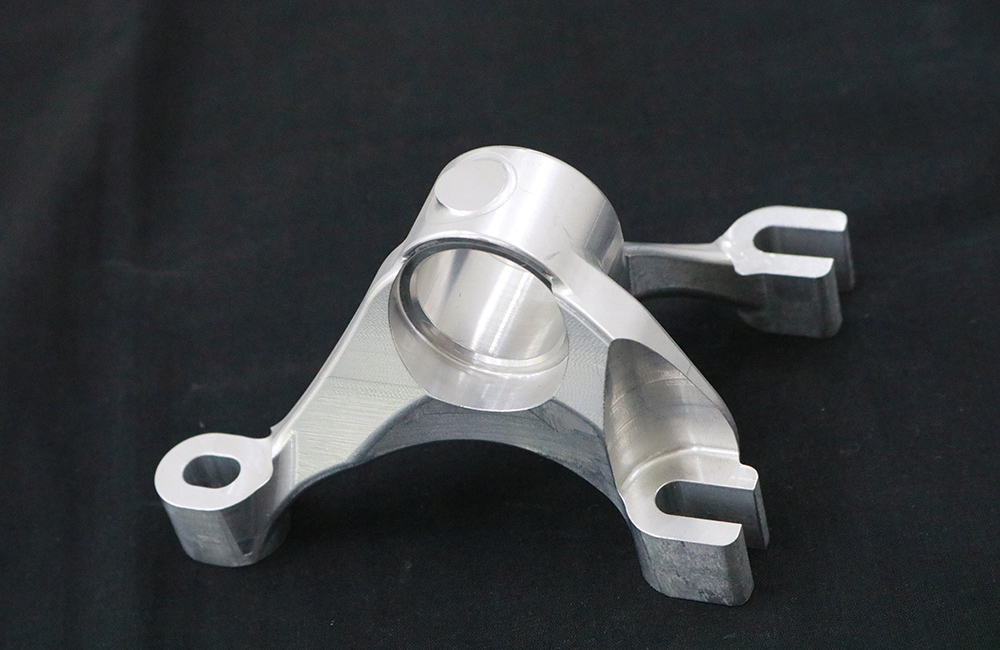

行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 鋁合金
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 10cm*8cm*6cm
后處理: 打磨
案例介紹
以下是關于 CNC 加工汽車結構件手板的一些情況：
一、CNC 加工概述
原理
CNC（計算機數字控制）加工是一種利用數字化的指令對機床進行控制的制造技術。在汽車結構件手板加工中，通過預先編寫好的程序，控制刀具在三維空間內的運動軌跡，從而將毛坯材料加工成所需的形狀。
它基于計算機輔助設計（CAD）模型，將模型數據轉化為機床可識別的加工代碼（如 G 代碼和 M 代碼等）。
設備特點
高精度：CNC 加工設備能夠實現很高的加工精度，對于汽車結構件手板來說，可以精確地加工出復雜的形狀和尺寸。例如，對于一些具有高精度配合要求的連接部位，如發動機支架與車身連接部分的手板，可以達到 ±0.05mm 甚至更高的精度。
可重復性：一旦程序設定好，就可以重復加工出相同精度和質量的手板。這對于汽車結構件的研發過程中需要多個相同手板進行測試非常重要。
加工能力多樣：能夠進行銑削、鉆孔、鏜削等多種加工操作，可以加工各種材料，如金屬（鋁合金、鋼材等）和部分工程塑料，滿足汽車結構件不同材料的手板制作需求。
二、汽車結構件手板的特點及加工需求
結構件特點
復雜性：汽車結構件通常具有復雜的形狀，如車身框架結構件可能是三維空間中的不規則形狀，有各種加強筋、孔洞和曲面等。這就要求 CNC 加工能夠精確地處理這些復雜的幾何形狀。
功能性要求高：汽車結構件在手板階段就需要考慮其實際的功能，如承受一定的載荷、保證與其他部件的連接可靠性等。因此，在手板加工時，需要保證尺寸精度和表面質量，以模擬實際結構件的性能。
材料多樣性：汽車結構件可以由不同的材料制成，如高強度鋼用于車身骨架以提高安全性，鋁合金用于減輕重量的部件（如發動機缸體等）。CNC 加工需要適應這些不同的材料特性，如不同的硬度、韌性等。
加工需求
尺寸精度：為了準確評估汽車結構件的裝配關系和性能，手板的尺寸精度必須嚴格控制。例如，對于車門鉸鏈安裝部位的手板，尺寸偏差過大會(huì )影響車門的安裝和開合功能。一般要求線性尺寸精度在 ±0.1mm 以?xún)?，對于一些關鍵配合尺寸精度要求更高。
表面質量：良好的表面質量不僅影響手板的外觀，還可能影響其在測試中的性能。例如，對于汽車外觀覆蓋件的手板，如發動機蓋手板，如果表面粗糙度不達標，可能會(huì )影響其空氣動力學性能測試結果。表面粗糙度通常要求達到 Ra1.6 – Ra3.2μm。
三、CNC 加工汽車結構件手板的流程
設計階段
CAD 建模：首先根據汽車結構件的設計要求，使用專業的 CAD 軟件（如 SolidWorks、CATIA 等）創(chuàng )建三維模型。在建模過程中，要考慮結構件的功能、與其他部件的配合關系等因素。
模型分析與優化：對創(chuàng )建的 CAD 模型進行分析，如進行有限元分析以評估結構件的力學性能，根據分析結果對模型進行優化，去除不必要的結構或調整形狀以提高性能同時降低成本。
編程階段
工藝規劃：根據結構件的形狀、尺寸和加工精度要求，確定加工工藝路線，包括選擇加工刀具、確定切削參數（如切削速度、進給量、切削深度等）、規劃加工順序等。
代碼生成：將工藝規劃的結果轉化為 CNC 機床可識別的代碼，這一過程通常由專業的編程軟件（如 MasterCAM、UG NX 等）完成。
加工階段
裝夾定位：將毛坯材料（如金屬塊或塑料板材）牢固地裝夾在 CNC 機床的工作臺上，確保在加工過程中不會(huì )發生位移。對于形狀不規則的汽車結構件手板，可能需要使用特殊的夾具來保證裝夾的穩定性和準確性。
加工操作：?jiǎn)?dòng) CNC 機床，按照生成的程序進行加工。在加工過程中，機床的刀具按照預定的軌跡進行銑削、鉆孔等操作，逐步將毛坯加工成汽車結構件手板的形狀。
質量檢測：在加工過程中，需要定期對加工的手板進行質量檢測，如使用量具（卡尺、千分尺等）測量尺寸精度，使用表面粗糙度儀檢測表面質量。如果發現質量問題，及時調整加工參數或修正程序。
后處理階段
去毛刺：加工完成后，手板表面可能會(huì )存在毛刺，需要采用去毛刺工藝（如手工打磨、化學去毛刺等）去除毛刺，以提高手板的外觀質量和安全性。
表面處理：根據需求，對手板進行表面處理，如噴漆、電鍍等，以滿足外觀或功能性要求。例如，對于汽車內飾結構件手板，可能需要進行噴漆處理，使其顏色和質感符合設計要求。
