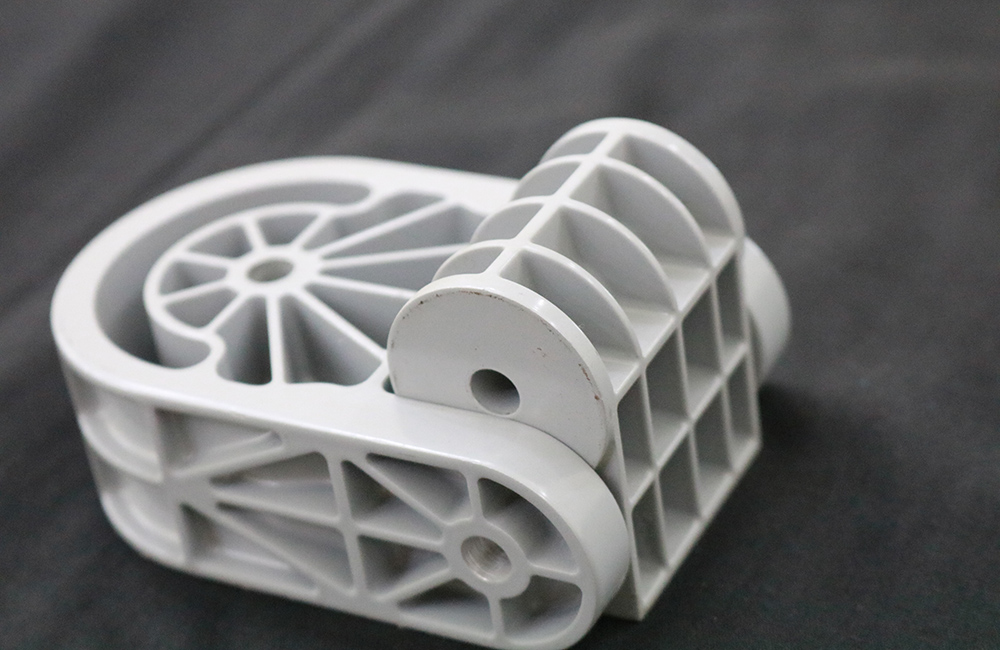

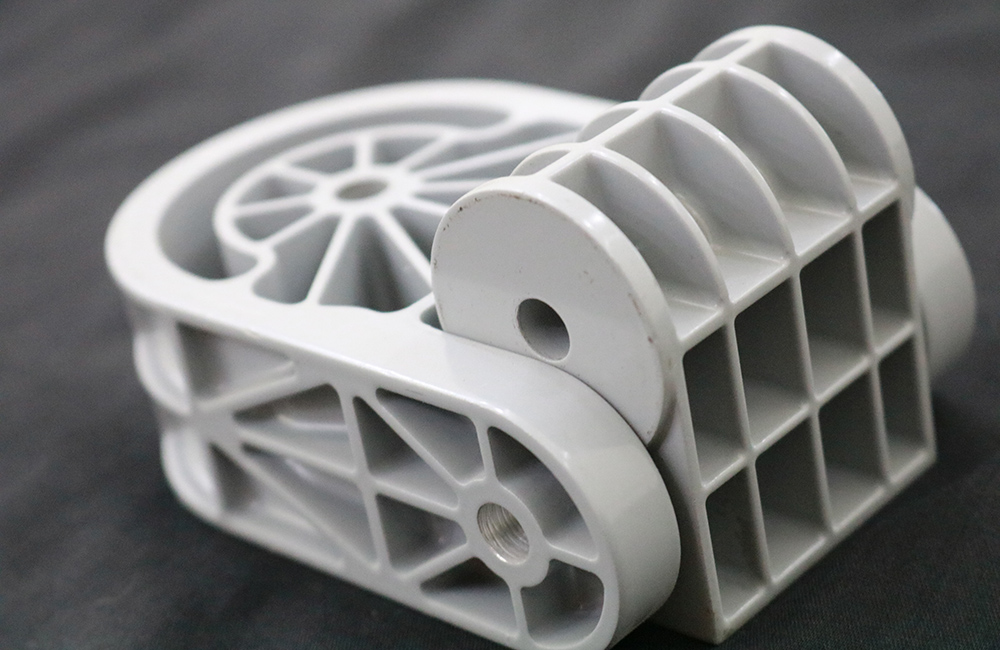

行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 鋁合金
最小精度: 0.05mm 生產周期: 2~5天
產品尺寸: 15cm*13cm*6cm
后處理: 打磨，噴砂
案例介紹
以下是關于 CNC 加工汽車零部件手板的相關內容：
一、CNC 加工原理
數控程序控制
CNC（Computer Numerical Control）加工是通過計算機數控系統控制機床的運動和加工操作。在汽車零部件手板加工中，技術人員首先根據零部件的設計模型，利用專業的 CAD/CAM 軟件生成數控程序。這個程序包含了刀具的路徑、切削速度、進給量等加工參數的指令。
例如，對于一個汽車發動機缸體的手板，程序會(huì )精確地規劃出每個腔室、孔位以及外形輪廓的加工路徑，確保加工的準確性。
刀具切削運動
機床根據數控程序驅動刀具進行切削運動。CNC 加工中心通常配備多種刀具，如銑刀、鉆頭、鏜刀等。在加工汽車零部件手板時，不同的刀具用于完成不同的加工任務。
比如，銑刀可用于加工平面、曲面以及各種復雜的外形輪廓；鉆頭則用于鉆孔操作，像汽車零部件上的安裝孔、油道孔等。
二、汽車零部件手板的特點與要求
精度要求高
汽車零部件的裝配精度要求非常嚴格，手板作為產品的初步模型，需要準確地反映出最終產品的尺寸和形狀。例如汽車發動機的活塞手板，其直徑公差可能控制在 ±0.05mm 以?xún)?，以確保與缸體的配合精度。
為了達到高精度要求，CNC 加工過程中需要對機床的定位精度、刀具的磨損補償等進行精確控制。
表面質量好
汽車零部件手板的表面質量不僅影響外觀，還可能對其功能產生影響。例如汽車車身覆蓋件的手板，如果表面粗糙度不符合要求，可能會(huì )影響后續的涂裝工藝，并且在風洞試驗中可能會(huì )產生較大的風阻。
在 CNC 加工中，通過選擇合適的刀具、切削參數（如切削速度、進給量、切削深度）以及進行適當的表面處理（如拋光、打磨）來提高表面質量。
三、CNC 加工流程
設計模型準備
首先需要有汽車零部件的三維設計模型，可以是通過工業設計軟件（如 Pro/E、UG、SolidWorks 等）創(chuàng )建的模型。這個模型應包含完整的幾何形狀、尺寸標注以及相關的技術要求。
例如，對于汽車變速器的手板模型，模型中應明確各個齒輪的模數、齒數、齒形以及變速器殼體的外形尺寸和壁厚等信息。
工藝規劃
根據設計模型確定 CNC 加工工藝，包括選擇加工機床類型（如三軸、四軸或五軸加工中心）、刀具類型和尺寸、加工順序等。
對于具有復雜曲面的汽車內飾件手板，可能需要使用五軸加工中心，以確保刀具能夠以最佳的角度進行切削，減少加工干涉，提高加工效率和質量。
數控編程
利用 CAD/CAM 軟件將工藝規劃轉化為數控程序。在編程過程中，需要考慮刀具路徑的優化，以減少空行程時間，提高加工效率。
例如，對于汽車制動盤的手板加工，合理規劃刀具路徑可以使加工時間從原來的幾個小時縮短到幾十分鐘。
加工操作
將編寫好的數控程序輸入到 CNC 加工中心，安裝好相應的毛坯材料（如鋁合金、工程塑料等），然后啟動機床進行加工。在加工過程中，操作人員需要監控機床的運行狀態，確保加工過程正常進行。
如果加工過程中出現刀具磨損、斷刀等情況，需要及時更換刀具，并對數控程序進行相應的調整。
后處理
加工完成后，對汽車零部件手板進行后處理，包括去除毛刺、清洗、表面處理（如噴漆、電鍍等）等操作。
對于汽車輪轂手板，去除毛刺可以使手板表面更加光滑，而噴漆處理可以使其外觀更加接近實際產品。
四、材料選擇
金屬材料
鋁合金：具有質量輕、強度較高、加工性能好等優點，廣泛應用于汽車發動機零部件、車身框架等手板的制作。例如汽車發動機的進氣歧管手板，使用鋁合金材料可以在保證強度的同時減輕重量，有利于提高發動機的性能。
鋼：包括碳鋼和合金鋼，具有較高的強度和硬度，適用于制作汽車底盤零部件、傳動軸等手板。例如汽車的半軸手板，使用合金鋼材料可以滿足其在高扭矩傳遞時的強度要求。
非金屬材料
工程塑料：如 ABS、PC 等，具有良好的可塑性、絕緣性和相對較低的成本，常用于制作汽車內飾件、儀表盤等手板。例如汽車儀表盤手板，使用 ABS 工程塑料可以方便地加工出各種形狀和功能部件，并且可以通過后期的噴漆等處理達到較好的外觀效果。
復合材料：例如碳纖維增強復合材料，具有高強度、低密度的特點，在高端汽車零部件手板制作中有一定的應用，如汽車賽車的尾翼手板等。
