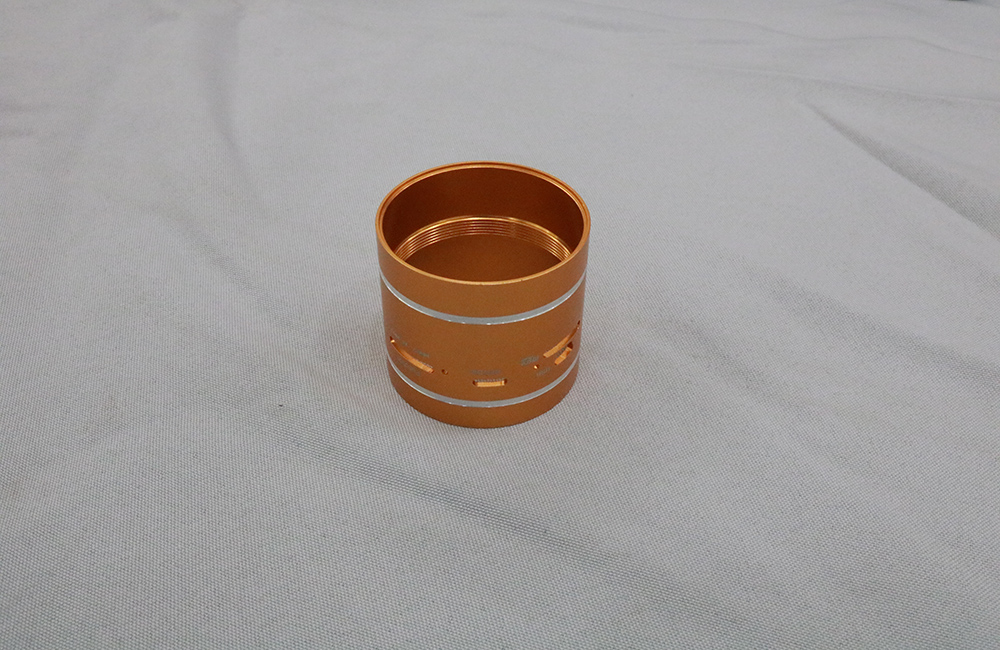

行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 鋁合金
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 4cm*4cm*6cm
后處理: 打磨，噴油
案例介紹
在 CNC 加工空心圓筒時，可按以下步驟進行：
一、準備工作
設計與規劃：
明確空心圓筒的尺寸要求，包括外徑、內徑、長度等。
根據使用需求確定加工精度、表面粗糙度等參數。
設計合適的加工工藝方案，考慮刀具選擇、切削參數等因素。
材料準備：
選擇適合的材料，常見的有鋁合金、不銹鋼、銅等。
確保材料的質量和尺寸符合加工要求，如有必要進行材料預處理，如去應力退火等。
刀具準備：
根據材料和加工要求選擇合適的刀具，如立銑刀、鉆頭、鏜刀等。
確保刀具的質量和鋒利度，以保證加工精度和效率。
二、加工過程
裝夾工件：
選擇合適的夾具，確?？招膱A筒在加工過程中穩定固定。
考慮夾具的夾緊力，避免對工件造成變形或損傷。
粗加工：
使用較大直徑的刀具進行粗加工，去除大部分材料。
采用適當的切削參數，如高進給速度和較大的切削深度，以提高加工效率。
半精加工：
換用較小直徑的刀具進行半精加工，進一步提高加工精度。
減小切削參數，以獲得更好的表面質量。
精加工：
使用精密刀具進行精加工，確?？招膱A筒的尺寸精度和表面粗糙度。
采用小進給速度和小切削深度，進行多次切削，以獲得高質量的加工表面。
孔加工：
如果空心圓筒需要加工內孔，可以使用鉆頭、鏜刀等刀具進行加工。
注意內孔的加工精度和表面質量，避免出現偏差或粗糙度過大的情況。
三、質量檢驗
尺寸測量：
使用量具，如卡尺、千分尺等，對空心圓筒的外徑、內徑、長度等尺寸進行測量。
確保尺寸偏差在設計要求的范圍內。
表面質量檢查：
觀察空心圓筒的表面，檢查是否有劃痕、毛刺、刀痕等缺陷。
可以使用粗糙度儀等設備對表面粗糙度進行測量。
精度檢驗：
對于有較高精度要求的空心圓筒，可以使用三坐標測量?jì)x等設備進行精度檢驗。
確?？招膱A筒的形狀精度、位置精度等符合設計要求。
四、注意事項
安全操作：
在加工過程中，嚴格遵守操作規程，佩戴好防護用品，確保人身安全。
注意機床的運行狀態，及時發現和處理異常情況。
刀具選擇：
根據材料和加工要求選擇合適的刀具，避免刀具磨損過快或損壞。
定期更換刀具，以保證加工質量和效率。
切削參數：
合理選擇切削參數，避免切削力過大或過小，影響加工質量和效率。
根據加工情況及時調整切削參數，以獲得最佳的加工效果。
冷卻潤滑：
在加工過程中，使用合適的冷卻潤滑液，以降低切削溫度，減少刀具磨損，提高加工質量。
質量控制：
加強質量控制，對加工過程中的每一個環節進行嚴格檢驗，確?？招膱A筒的質量符合要求。
