行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 鋁合金
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 40cm*35cm*38cm
后處理: 打磨
案例介紹

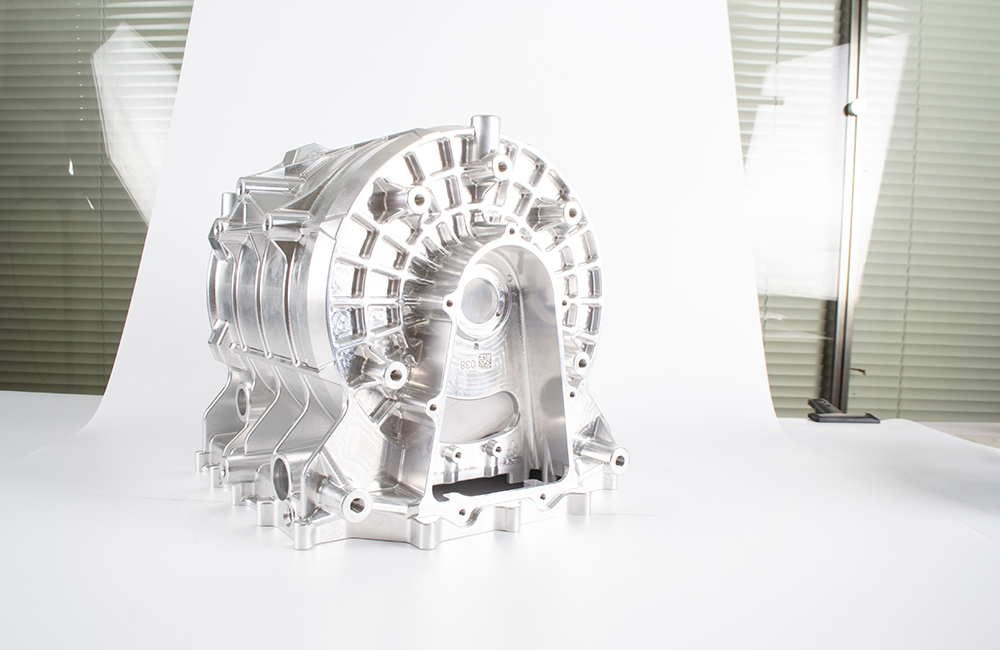

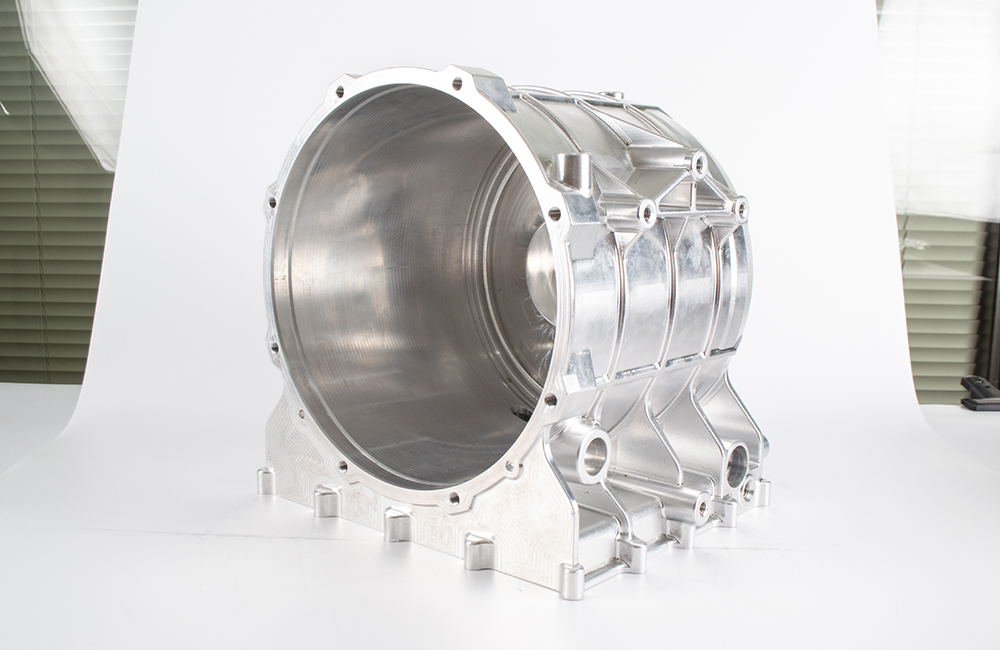

CNC加工發動機手板模型是一種利用數控技術制作發動機原型的方法，以下是關于CNC加工發動機手板模型的一些具體信息：
加工原理：
CNC（Computer Numerical Control）加工是通過計算機數控系統控制機床的運動和加工操作。技術人員首先根據發動機的設計模型，利用專業的 CAD/CAM 軟件生成數控程序。這個程序包含了刀具的路徑、切削速度、進給量等加工參數的指令。例如，對于一個汽車發動機缸體的手板，程序會(huì )精確地規劃出每個腔室、孔位以及外形輪廓的加工路徑，確保加工的準確性。
機床根據數控程序驅動刀具進行切削運動。CNC 加工中心通常配備多種刀具，如銑刀、鉆頭、鏜刀等。在加工發動機手板時，不同的刀具用于完成不同的加工任務，比如銑刀可用于加工平面、曲面以及各種復雜的外形輪廓；鉆頭則用于鉆孔操作，像發動機零部件上的安裝孔、油道孔等。
材料選擇：
金屬材料方面，鋁合金是常見的選擇之一。鋁合金具有質量輕、強度較高、加工性能好等優點，廣泛應用于汽車發動機零部件、車身框架等手板的制作。例如汽車發動機的進氣歧管手板，使用鋁合金材料可以在保證強度的同時減輕重量，有利于提高發動機的性能。鋼也常被使用，包括碳鋼和合金鋼，具有較高的強度和硬度，適用于制作汽車底盤零部件、傳動軸等手板。
非金屬材料中，工程塑料如 ABS、PC 等具有良好的可塑性、絕緣性和相對較低的成本，常用于制作汽車內飾件、儀表盤等手板。復合材料如碳纖維增強復合材料，具有高強度、低密度的特點，在高端汽車零部件手板制作中有一定的應用。
加工流程：
設計模型準備：需要有發動機的三維設計模型，可以是通過工業設計軟件（如 Pro/E、UG、SolidWorks 等）創(chuàng )建的模型。這個模型應包含完整的幾何形狀、尺寸標注以及相關的技術要求。
工藝規劃：根據設計模型確定 CNC 加工工藝，包括選擇加工機床類型（如三軸、四軸或五軸加工中心）、刀具類型和尺寸、加工順序等。對于具有復雜曲面的發動機部件手板，可能需要使用五軸加工中心，以確保刀具能夠以最佳的角度進行切削，減少加工干涉，提高加工效率和質量。
數控編程：利用 CAD/CAM 軟件將工藝規劃轉化為數控程序。在編程過程中，需要考慮刀具路徑的優化，以減少空行程時間，提高加工效率。
加工操作：將編寫好的數控程序輸入到 CNC 加工中心，安裝好相應的毛坯材料（如鋁合金、工程塑料等），然后啟動機床進行加工。在加工過程中，操作人員需要監控機床的運行狀態，確保加工過程正常進行。如果加工過程中出現刀具磨損、斷刀等情況，需要及時更換刀具，并對數控程序進行相應的調整。
后處理：加工完成后，對發動機手板進行后處理，包括去除毛刺、清洗、表面處理（如噴漆、電鍍等）等操作。
特點與優勢：
高精度：CNC 加工可以達到很高的精度，能夠滿足發動機零部件嚴格的尺寸和形狀要求。例如汽車發動機的活塞手板，其直徑公差可能控制在 ±0.05mm 以?xún)?，以確保與缸體的配合精度。
高質量表面：通過選擇合適的刀具、切削參數以及進行適當的表面處理，可以獲得高質量的表面光潔度。這對于發動機零部件的手板來說非常重要，不僅影響外觀，還可能對其功能產生影響。
靈活性高：CNC 加工可以根據不同的設計要求快速調整加工參數和工藝流程，適應不同形狀和復雜程度的發動機零部件手板的制作。
快速響應市場需求：在新產品開發階段，CNC 加工發動機手板模型可以幫助企業快速驗證設計的可行性和性能，縮短產品研發周期，快速響應市場需求。
