行業/分類：其他手板模型加工
加工方式: 注塑加工 使用材料: 塑料
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 18cm*10cm*4cm
后處理: 打磨，噴油
案例介紹

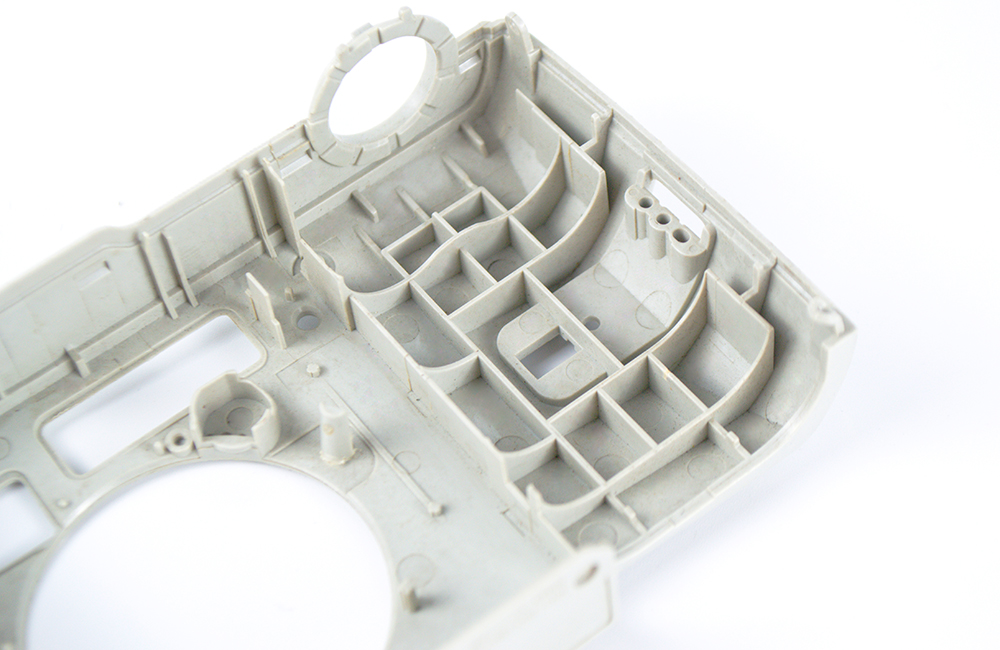

注塑加工相機外殼手板模型主要有以下步驟：
設計階段
產品分析：拿到相機外殼的設計圖紙或相關數據后，仔細分析其結構、尺寸、形狀等特征，明確各部分的功能和要求。例如，相機外殼上的按鍵位置、鏡頭孔的尺寸和精度要求、連接部位的結構等，這些信息對于后續的模具設計和注塑工藝選擇非常重要。
模具設計：根據相機外殼的設計，設計相應的注塑模具。模具設計要考慮到型腔的布局、澆口的位置和形式、冷卻系統的設置等因素。例如，對于復雜形狀的相機外殼，可能需要采用多腔模具或特殊的澆口設計，以確保塑料能夠均勻地填充型腔；冷卻系統的設計要保證模具能夠快速冷卻，提高生產效率。
材料選擇
塑料種類：常見的用于相機外殼的塑料材料有 ABS、PC、PP 等。ABS 材料具有良好的強度和韌性，適合制作一般的相機外殼；PC 材料具有較高的強度和透明度，常用于制作高端相機的外殼；PP 材料則具有較輕的重量和良好的耐化學性，可用于一些對重量有要求的相機外殼。根據相機外殼的具體要求和使用環境，選擇合適的塑料材料。
材料性能：除了考慮塑料的種類，還要關注材料的性能參數，如流動性、收縮率、熱穩定性等。流動性好的材料能夠更容易地填充型腔，減少注塑缺陷；收縮率小的材料可以保證注塑后的產品尺寸精度；熱穩定性好的材料能夠在注塑過程中保持穩定的性能，減少材料的分解和變質。
制作手板模型
模具加工：根據設計好的模具圖紙，使用加工設備如數控機床、電火花加工機等，對模具的各個部件進行加工。加工過程中要嚴格控制模具的尺寸精度和表面質量，確保模具的合模精度和密封性。
注塑調試：將加工好的模具安裝到注塑機上，進行注塑調試。調試過程中要調整注塑機的參數，如注塑壓力、注塑速度、保壓時間、冷卻時間等，以獲得最佳的注塑效果。同時，要觀察注塑后的手板模型，檢查是否存在缺陷，如缺料、縮水、氣泡、飛邊等，并根據出現的問題及時調整注塑參數或模具結構。
后處理
去除水口：注塑完成后，手板模型上會(huì )留下水口，需要使用工具將水口去除。去除水口時要注意不要損傷手板模型的表面，同時要保證水口去除后的部位平整光滑。
表面處理：根據需要，對手板模型進行表面處理，如打磨、拋光、噴漆等，以提高手板模型的外觀質量和表面光潔度。例如，對于需要展示的相機外殼手板模型，可以進行噴漆處理，使其顏色更加鮮艷、逼真。
質量檢驗
外觀檢查：檢查手板模型的外觀是否符合設計要求，包括尺寸、形狀、顏色、表面質量等方面。外觀檢查可以使用肉眼觀察、量具測量等方法。
結構檢查：檢查手板模型的結構是否合理，各部分之間的連接是否牢固，是否能夠滿足相機外殼的使用要求。例如，檢查相機外殼上的按鍵是否能夠正常按下和彈起，鏡頭孔的尺寸是否符合要求等。
功能測試：如果需要，還可以對手板模型進行一些功能測試，如防水測試、抗震測試等，以驗證相機外殼的性能和可靠性。
