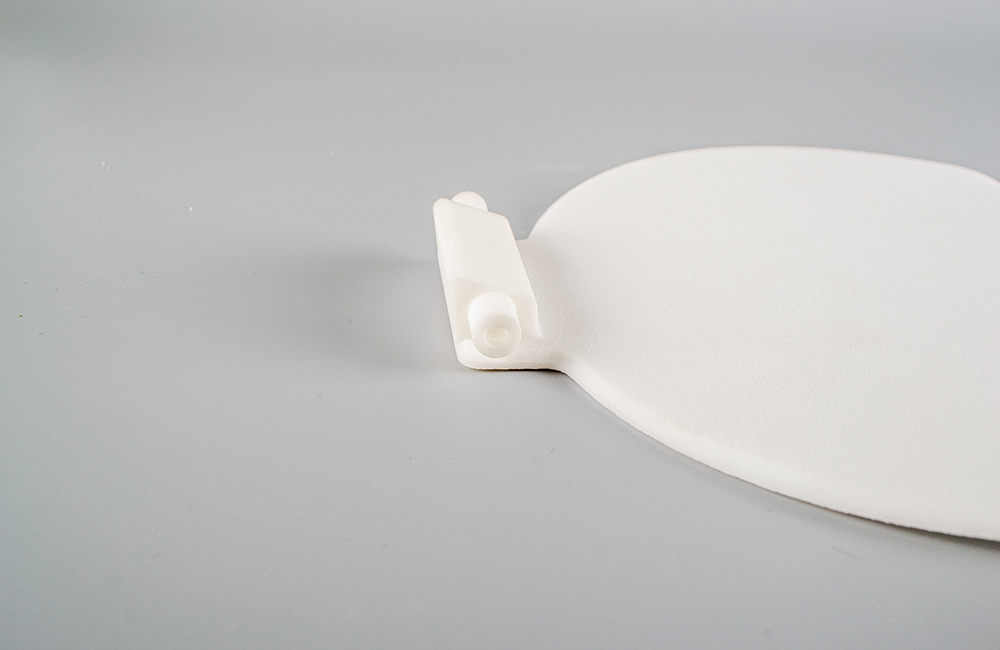

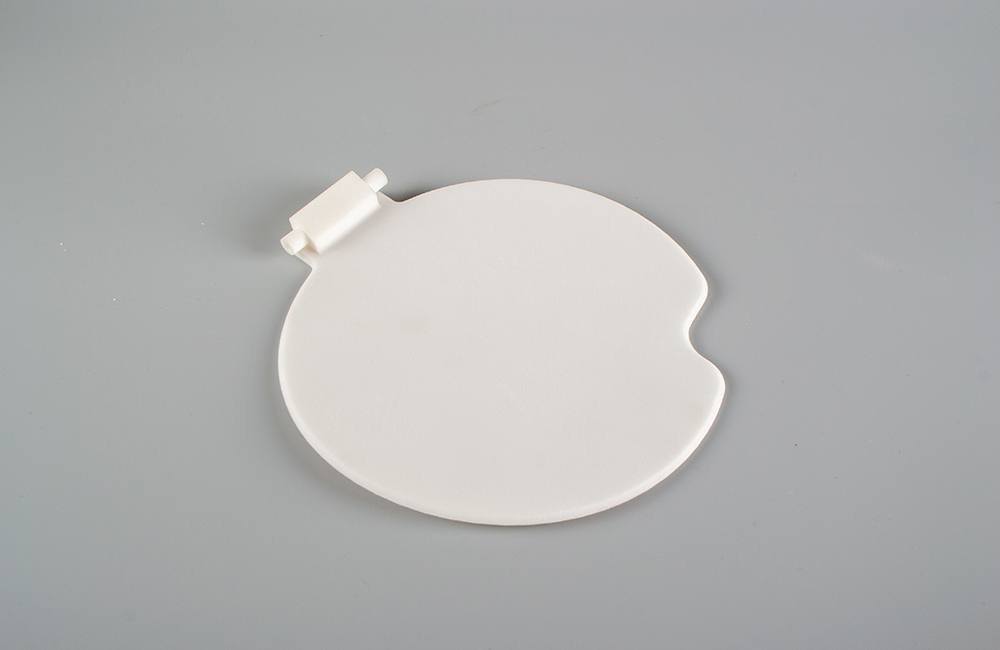

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 12cm*12cm*1cm
后處理: 打磨
案例介紹
一、材料選擇
樹脂類型
用于3D打印蓋子手板的樹脂有多種。例如，光敏樹脂是比較常見的材料。它在紫外線光照射下能夠快速固化。其中，普通的光敏樹脂具有較好的細節表現力，能夠打印出表面光滑的蓋子。如果對強度有一定要求，可以選擇韌性樹脂，這種樹脂打印出來的蓋子相對更不容易斷裂，適用于需要承受一定外力的情況，比如可能會(huì )被頻繁開合的蓋子。
還有透明樹脂可供選擇，當制作的蓋子需要具有透明性，如用于展示內部物品的容器蓋子時，透明樹脂就能很好地滿足需求，它可以打印出具有高透明度的手板，其光學性能接近玻璃。
二、3D打印工藝選擇
光固化立體光刻（SLA）
SLA是3D打印樹脂手板最常用的工藝之一。它的原理是通過紫外激光束在液態光敏樹脂表面進行逐點掃描，使被掃描的樹脂薄層產生光聚合反應而固化，然后升降臺下降一個層厚的距離，再固化下一層，如此層層疊加，最終形成三維物體。對于蓋子手板來說，SLA工藝能夠打印出高精度的形狀，尤其是對于具有復雜曲面和精細結構的蓋子。例如，帶有花紋或者內凹、外凸細節的蓋子，SLA工藝可以很好地還原這些設計細節，并且打印層厚可以控制在較小的范圍內，一般可以達到 0.025 – 0.1mm，從而使手板表面質量很高。
數字光處理（DLP）
DLP工藝則是利用數字微鏡器件（DMD）將光束投射到液態樹脂表面，一次性固化一層樹脂。這種工藝在打印速度上比SLA可能會(huì )更快一些，特別是對于大面積的平面或者簡單形狀的蓋子，效率更高。而且DLP 打印出來的手板在精度上也能達到較高的水平，能夠滿足蓋子手板對于尺寸精度和形狀精度的要求。
三、設計要點
尺寸精度
蓋子手板的尺寸精度至關重要。要考慮蓋子與容器的配合，需要精確測量容器的開口尺寸，確保蓋子的內徑略大于容器開口直徑，一般有 0.1 – 0.3mm 的間隙較為合適，這樣既能夠保證蓋子可以輕松蓋上和取下，又能保證一定的密封性。在3D設計軟件中，要精確設置蓋子的尺寸參數，并且在打印完成后，要對尺寸進行測量和驗證，必要時進行打磨等后處理來調整尺寸。
壁厚設計
樹脂蓋子的壁厚設計要合理。如果壁厚過薄，蓋子可能會(huì )比較脆弱，容易損壞；如果壁厚過厚，不僅會(huì )增加材料成本和打印時間，還可能會(huì )影響蓋子的外觀和性能。一般來說，對于小型蓋子，壁厚可以在 1 – 2mm 左右；對于較大的蓋子，壁厚可以適當增加到 2 – 3mm，同時要注意壁厚的均勻性，避免出現局部過厚或過薄的情況，以防止在打印過程中出現變形等問題。
細節設計
考慮蓋子的使用功能和外觀要求，添加適當的細節。比如，如果是用于化妝品瓶的蓋子，可以設計一些防滑紋理，方便用戶開啟和關閉。這些紋理可以通過在3D設計軟件中創(chuàng )建凹凸圖案來實現。另外，對于需要與其他部件配合的蓋子，如帶有卡扣的蓋子，要精確設計卡扣的尺寸和位置，確?？鄣膹姸群蛷椥阅軌驖M(mǎn)足使用要求。
四、后處理步驟
清洗
打印完成后，樹脂蓋子手板表面會(huì )附著一些未固化的樹脂。需要將手板浸泡在專用的清洗液中，如異丙醇，清洗時間一般根據手板的大小和復雜程度而定，通常在10 – 30分鐘左右。清洗過程中可以適當晃動清洗容器，使清洗液能夠充分接觸手板表面，去除殘留樹脂。
固化后處理
清洗后的蓋子手板可能還沒有完全固化，需要進行二次固化?？梢詫⑹职宸胖迷谧贤饩€(xiàn)固化箱中，根據樹脂材料的要求設置固化時間和強度，一般固化時間在 5 – 15 分鐘左右，這樣可以進一步提高手板的強度和硬度。
打磨和拋光
如果需要更高的表面質量，可以對手板進行打磨和拋光。首先使用粗砂紙（如 180 – 240 目）對表面的層紋和瑕疵進行初步打磨，然后逐漸換用細砂紙（如 400 – 800 目）進行精細打磨，最后可以使用拋光膏或者拋光布進行拋光，使蓋子表面光滑如鏡，達到更好的外觀效果。
五、應用場景
產品設計驗證
在產品開發階段，3D打印樹脂蓋子手板可以用于驗證蓋子的設計是否合理。例如，驗證蓋子的形狀是否符合人體工程學，是否便于用戶操作，以及與容器的配合是否緊密等。設計師可以通過實際使用手板來發現設計中的問題，并及時進行修改，避免在大規模生產后出現問題。
樣品展示
對于一些需要展示產品外觀的場合，如產品發布會(huì )、展會(huì )等，精美的樹脂蓋子手板可以作為樣品展示。它可以很好地展示蓋子的外觀設計、顏色（如果有上色處理）和質感，吸引客戶的注意力，幫助企業推廣產品。
