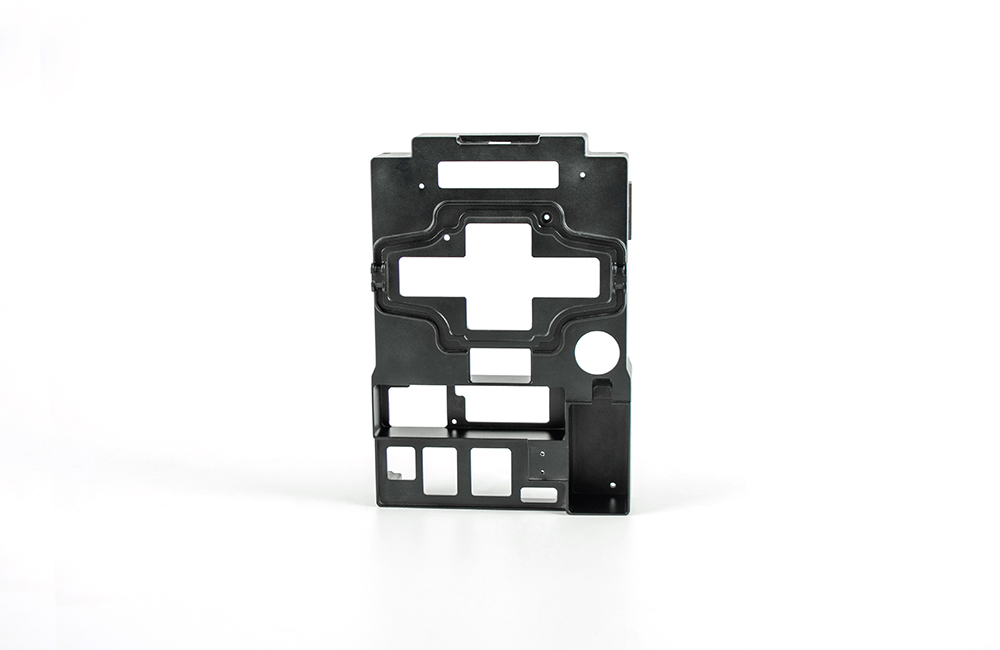

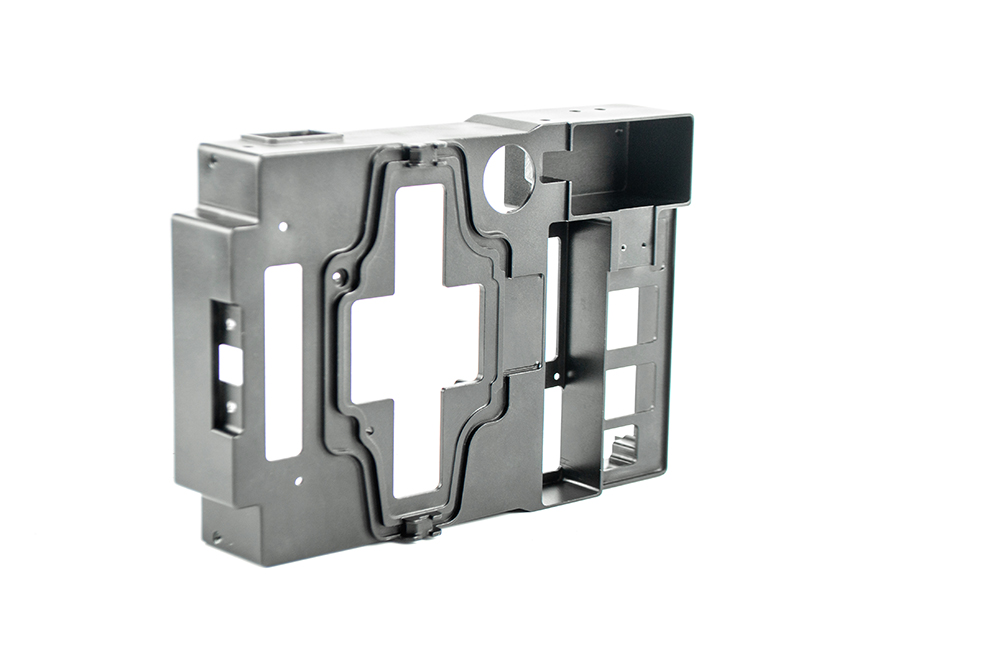

行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 鋁合金
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 18cm*8cm*3cm
后處理: 打磨，噴油
案例介紹
制作CNC加工保護殼手板（Prototype）是一項常見的任務，通常用于驗證設計、測試裝配和功能，或者作為小批量生產的樣品。為了確保手板的質量和功能性，以下是一些關鍵步驟和注意事項：
1. 設計準備
CAD模型：首先需要一個精確的3D CAD模型文件，該文件應包含所有必要的尺寸、公差和技術要求。確保模型符合最終產品的設計意圖。
材料選擇：根據保護殼的功能需求選擇合適的材料。常用的材料包括ABS、PC（聚碳酸酯）、PMMA（有機玻璃）、鋁合金等。對于塑料件，如果需要較高的強度或耐熱性，可以選擇PC或增強型ABS；對于金屬件，鋁是輕質且易于加工的選擇。
2. 加工規劃
工藝分析：根據保護殼的設計復雜度確定加工策略。簡單的平面結構可能只需要銑削工序，而復雜的曲面則可能需要多軸聯動加工。
刀具選擇：根據加工材料和表面質量要求挑選適當的刀具。例如，硬質合金刀具適合大多數塑料和金屬加工，而對于高硬度材料，可能需要使用金剛石涂層刀具。
3. 編程與模擬
CAM編程：利用計算機輔助制造（CAM）軟件生成G代碼或其他數控指令，這些指令將指導機床完成具體的加工動作。編程時需考慮走刀路徑優化以減少加工時間和提高表面光潔度。
程序驗證：在實際加工前進行仿真運行，檢查是否有潛在的碰撞風險或加工錯誤，確保程序正確無誤。
4. 加工實施
裝夾方式：選擇合適的夾持方法固定工件，保證其在加工過程中不會(huì )移動。對于薄壁結構或易變形零件，可以采用專用夾具或真空吸附平臺。
粗加工：快速去除大部分余量，形成基本輪廓。此階段可以使用較大的切削參數以提高效率。
精加工：細致地加工至所需的尺寸精度和表面質量。注意調整切削速度和進給率，避免過度切削導致材料變形或損壞。
鉆孔攻絲：按照設計要求進行孔加工，并根據需要添加螺紋。
5. 后處理
去毛刺打磨：清除加工后留下的毛刺和銳邊，改善外觀和手感。
表面處理：根據需要對保護殼進行染色、噴漆、陽極氧化、電鍍等表面處理，增加美觀性和防護性能。
裝配調試：如果保護殼是整個產品的一部分，此時可以進行初步裝配，檢查配合情況和功能完整性。
6. 質量檢驗
尺寸檢測：使用卡尺、千分尺、三坐標測量機（CMM）等工具檢查成品尺寸是否符合設計要求。
外觀評估：檢查表面是否存在劃痕、裂紋等問題，確認表面光潔度和平整度。
功能測試：如有可能，對手板進行全面的功能測試，確保其滿足預期用途。
注意事項
成本控制：手板制作往往追求快速交付，在不影響質量的前提下盡量降低生產成本?？梢酝ㄟ^(guò)簡化某些非關鍵部位的加工要求來實現這一點。
溝通協作：保持與設計師和客戶的緊密溝通，及時反饋加工中遇到的問題并尋求解決方案，確保最終的手板能夠準確反映設計意圖。
安全第一：始終遵循安全操作規程，特別是在使用高速旋轉工具時要注意個人防護，防止意外發生。
通過上述步驟，您可以有效地利用CNC加工技術制作高質量的保護殼手板。如果您有更具體的需求，比如特殊材料的應用、特定的表面處理要求或是其他定制化服務，請提供更多信息，我可以為您提供更加詳細的建議。
