行業/分類：其他手板模型加工
加工方式: 真空復模 使用材料: 塑料
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 40cm*18cm*13cm
后處理: 噴油
案例介紹

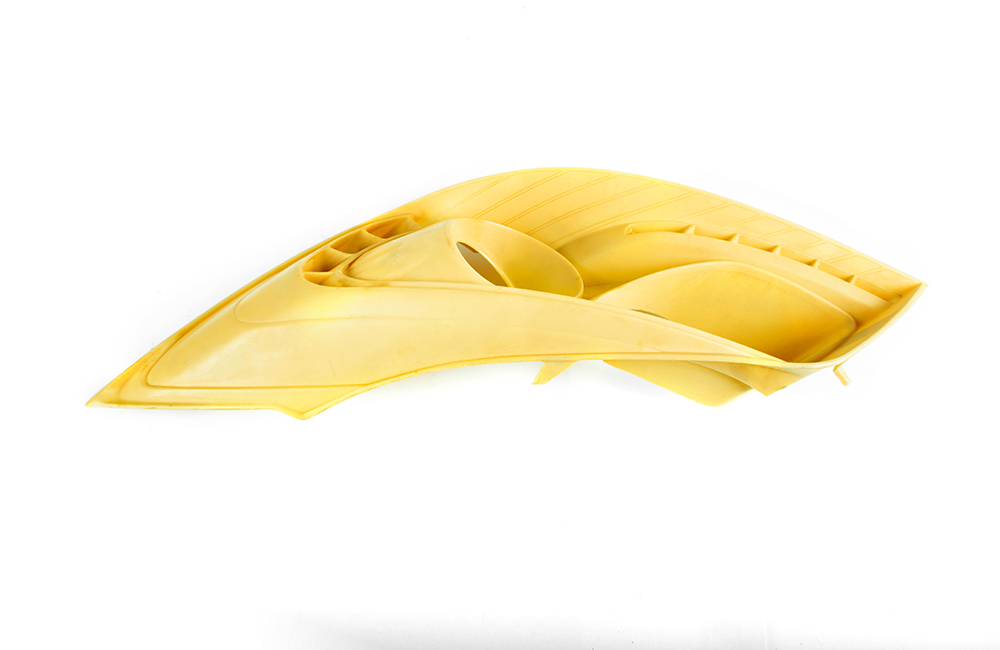

硅膠復模加工汽車前燈手板模型是一種在汽車研發等領域常用的快速制作小批量手板模型的方法，以下是相關介紹：
工藝流程
制作原型件：根據客戶提供的 3D 圖紙，通過 CNC 加工或 3D 打印技術制作出高精度的汽車前燈母模，保證原型的尺寸精度和表面質量。
制作硅膠模具：制造模架，將原型固定在模架中，按比例混合硅膠與固化劑，攪拌均勻后進行真空脫氣處理，排除氣泡，再澆注到模架中，等待干化后，移除原型件，得到硅膠模具。
真空注型：將定制好的如聚氨酯等澆注材料，注入到硅膠模具中，再將模具放置在 60℃-80℃的烘箱中進行 2-3 小時的固化階段，確保材料堅固耐用。
開模取手板：待材料固化后，打開硅膠模具，取出手板件，進行去毛邊、噴油或其他后處理修飾，使手板模型達到最終的外觀和性能要求。
優勢
成本低：與制作鋼模等傳統方式相比，硅膠價格實惠，且一個硅膠模具通?？梢允褂?15-20 次，大大降低了生產成本。
速度快：整個復模過程相對簡單，能在較短時間內完成，如 50 多個件一般 5 天左右就能完成生產，可快速驗證產品設計的可行性。
精度高：可精準地復制出原型件的結構、細節和紋理，標準復制精度為 ±0.20mm/100mm，能滿足汽車前燈手板模型的高精度要求。
性能好：生產出來的塑膠件接近開模注塑的產品性能，適用于產品開發過程中的小批量制作。
注意事項
材料方面：要準確控制硅膠與固化劑的比例，固化劑加量應根據溫度調整，氣溫高則減少。
模具方面：為保證最佳效果，模具做好后建議存放至少 24 小時再使用。
操作方面：混合過程中不要添加硅油，防止模具硅膠物性變化。抽真空排氣泡時，時間不宜太久，正常不超過十分鐘。
