行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 塑料
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 45cm*10cm*4cm
后處理: 打磨，噴油
案例介紹

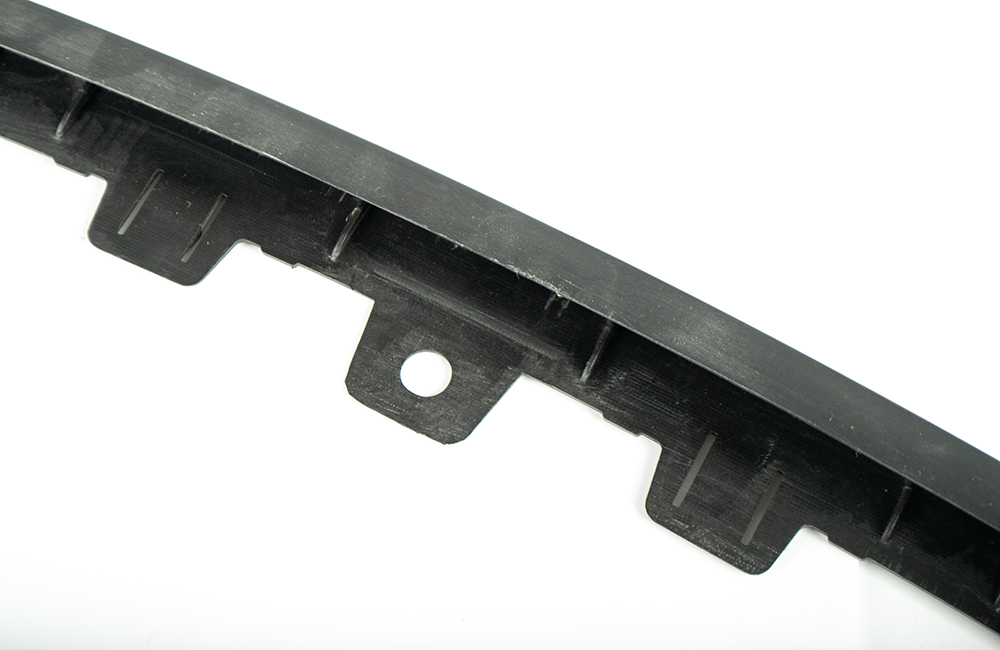

制作CNC加工塑料汽車裝飾條手板模型是一個涉及多個步驟的過程，從設計準備到最終的后處理。以下是詳細的指南，幫助您順利完成這一任務：
1. 設計準備
a. CAD 模型創(chuàng )建
- 3D 建模：使用專業的CAD軟件（如SolidWorks、Fusion 360等）創(chuàng )建精確的3D模型文件。確保模型包含所有必要的尺寸、公差和技術要求。
- 材料選擇：根據裝飾條的功能需求選擇合適的塑料材料。常見的選擇包括ABS、PC（聚碳酸酯）、PMMA（有機玻璃）等。對于需要高耐候性和表面質量的應用，PC和PMMA是不錯的選擇。
2.?加工規劃
a. 工藝分析
- 復雜度評估：確定裝飾條的設計復雜度，決定是否需要多軸聯動加工或特殊的夾具支持。
- 刀具路徑規劃：利用CAM軟件生成G代碼或其他數控指令，這些指令將指導機床完成具體的加工動作。特別注意邊緣圓角、倒角等細節部位的加工路徑優化。
b. 材料準備
- 毛坯尺寸：根據裝飾條的尺寸和形狀切割適當大小的塑料板材作為毛坯。
- 裝夾方式：選擇合適的夾持方法固定工件，保證其在加工過程中不會(huì )移動?？梢允褂谜婵瘴狡脚_或專用夾具來固定薄壁結構。
3. 編程與模擬
a. CAM 編程
- 程序編寫：基于工藝規劃，在CAM軟件中設置合理的切削參數，如主軸轉速、進給速度、切削深度等，并生成相應的數控程序。
- 仿真驗證：在實際加工前進行虛擬環境下的仿真運行，檢查是否有潛在的碰撞風險或加工錯誤，確保程序正確無誤。
4.?加工實施
a. 粗加工
- 去除大部分余量：快速形成基本輪廓，但保持一定的安全余量以避免過度切削導致材料變形或損壞。
- 調整參數：根據實際情況靈活調整切削參數，如提高主軸轉速和進給速度以加快加工進度。
b. 半精加工
- 細化輪廓：進一步減小余量，改善零件表面質量和尺寸精度。此階段應適當降低切削參數，確保穩定性和一致性。
c. 精加工
- 達到最終尺寸：細致地加工至所需的尺寸精度和表面光潔度。注意調整切削速度和進給率，避免過度切削影響材料性能。
- 特殊處理：如果需要，可以在上述基本工序之后添加額外的處理步驟，比如滾花、刻字、熱處理等。
5.?后處理
a. 去毛刺打磨
- 清除缺陷：手工或機械方式去除加工后留下的毛刺和銳邊，改善外觀和手感。
b. 表面處理
- 噴漆或鍍層：根據設計要求對裝飾條進行染色、噴漆、電鍍等表面處理，增加美觀性和防護性能。
- 拋光：使用砂紙或電動工具逐步打磨，直至獲得光滑的表面效果。
c. 裝配調試
- 初步裝配：如果裝飾條是整個產品的一部分，此時可以進行初步裝配，檢查配合情況和功能完整性。
6. 質量檢驗
a. 尺寸檢測
- 測量工具：使用游標卡尺、千分尺、三坐標測量機（CMM）等工具檢查成品尺寸是否符合設計要求。
b. 外觀評估
- 視覺檢查：仔細檢查表面是否存在劃痕、裂紋等問題，確認表面光潔度和平整度。
c. 功能測試
- 安裝測試：如有可能，對手板進行全面的功能測試，確保其滿足預期用途。
注意事項
成本控制：手板制作往往追求快速交付，在不影響質量的前提下盡量降低生產成本?？梢酝ㄟ^(guò)簡化某些非關鍵部位的加工要求來實現這一點。
溝通協作：保持與設計師和客戶的緊密溝通，及時反饋加工中遇到的問題并尋求解決方案，確保最終的手板能夠準確反映設計意圖。
安全第一：始終遵循安全操作規程，特別是在使用高速旋轉工具時要注意個人防護，防止意外發生。
通過上述步驟，您可以有效地利用CNC加工技術制作高質量的塑料汽車裝飾條手板模型。
