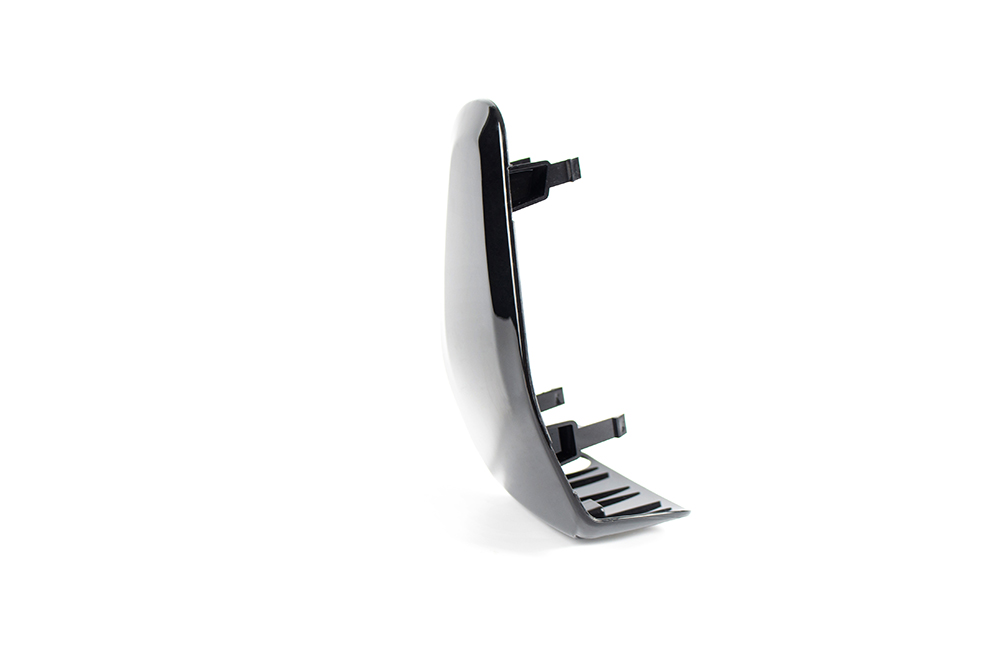

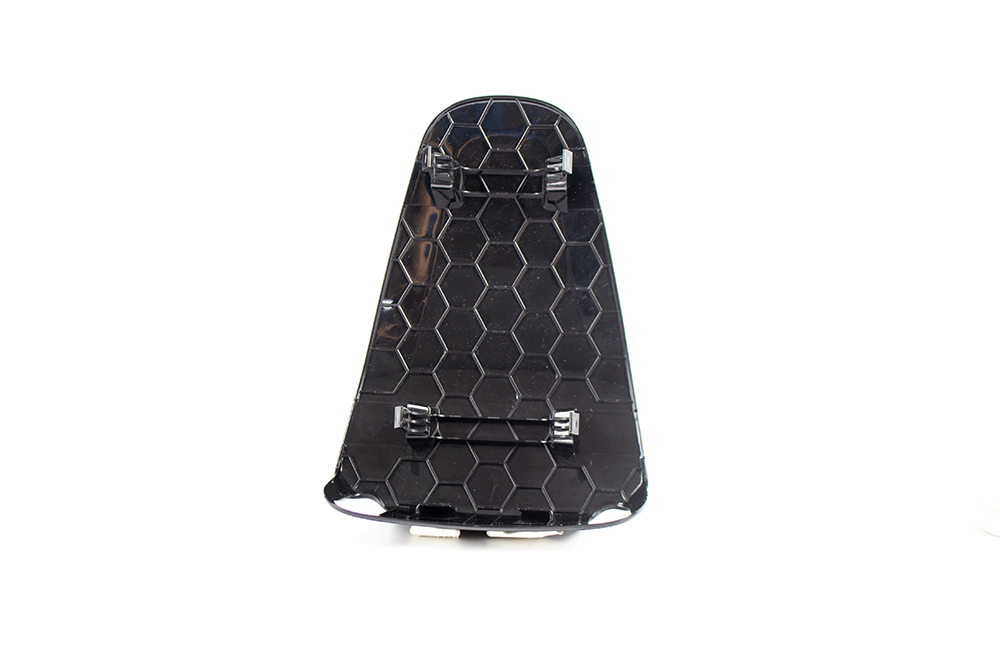

行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 塑料
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 40cm*15cm*5cm
后處理: 打磨，噴油
案例介紹
CNC加工汽車擋板模型（如保險杠、側裙等）是一個復雜但精確的過程，涉及到多個步驟以確保最終產品既符合設計要求又具備良好的機械性能。以下是詳細的指南，幫助您順利完成這一任務：
1. 項目準備
a. CAD 模型創(chuàng )建
- 3D 建模：使用專業的 CAD 軟件（如 SolidWorks、Fusion 360 等）創(chuàng )建精確的 3D 模型文件。確保模型包含所有必要的尺寸、公差和技術要求。
- 材料選擇：根據擋板的功能需求選擇合適的塑料材料。常見的選擇包括 ABS、PC（聚碳酸酯）、PP（聚丙烯）等。對于需要高耐候性和表面質量的應用，PC 和 PMMA 是不錯的選擇。
2.?加工規劃
a. 工藝分析
- 復雜度評估：確定擋板的設計復雜度，決定是否需要多軸聯動加工或特殊的夾具支持。
- 刀具路徑規劃：利用 CAM 軟件生成 G 代碼或其他數控指令，這些指令將指導機床完成具體的加工動作。特別注意邊緣圓角、倒角等細節部位的加工路徑優化。
b. 材料準備
- 毛坯尺寸：根據擋板的尺寸和形狀切割適當大小的塑料板材作為毛坯。
- 裝夾方式：選擇合適的夾持方法固定工件，保證其在加工過程中不會(huì )移動?？梢允褂谜婵瘴狡脚_或專用夾具來固定薄壁結構。
3. 編程與模擬
a. CAM 編程
- 程序編寫：基于工藝規劃，在 CAM 軟件中設置合理的切削參數，如主軸轉速、進給速度、切削深度等，并生成相應的數控程序。
- 仿真驗證：在實際加工前進行虛擬環境下的仿真運行，檢查是否有潛在的碰撞風險或加工錯誤，確保程序正確無誤。
4.?加工實施
a. 粗加工
- 去除大部分余量：快速形成基本輪廓，但保持一定的安全余量以避免過度切削導致材料變形或損壞。
- 調整參數：根據實際情況靈活調整切削參數，如提高主軸轉速和進給速度以加快加工進度。
b. 半精加工
- 細化輪廓：進一步減小余量，改善零件表面質量和尺寸精度。此階段應適當降低切削參數，確保穩定性和一致性。
c. 精加工
- 達到最終尺寸：細致地加工至所需的尺寸精度和表面光潔度。注意調整切削速度和進給率，避免過度切削影響材料性能。
- 特殊處理：如果需要，可以在上述基本工序之后添加額外的處理步驟，比如滾花、刻字、熱處理等。
5. 后處理
a. 去毛刺打磨
- 清除缺陷：手工或機械方式去除加工后留下的毛刺和銳邊，改善外觀和手感。
b. 表面處理
- 噴漆或鍍層：根據設計要求對擋板進行染色、噴漆、電鍍等表面處理，增加美觀性和防護性能。
- 拋光：使用砂紙或電動工具逐步打磨，直至獲得光滑的表面效果。
c. 裝配調試
- 初步裝配：如果擋板是整個產品的一部分，此時可以進行初步裝配，檢查配合情況和功能完整性。
6.?質量檢驗
a. 尺寸檢測
- 測量工具：使用游標卡尺、千分尺、三坐標測量機（CMM）等工具檢查成品尺寸是否符合設計要求。
b. 外觀評估
- 視覺檢查：仔細檢查表面是否存在劃痕、裂紋等問題，確認表面光潔度和平整度。
c. 功能測試
- 安裝測試：如有可能，對手板進行全面的功能測試，確保其滿足預期用途。
7. 注意事項
- 成本控制：手板制作往往追求快速交付，在不影響質量的前提下盡量降低生產成本?？梢酝ㄟ^(guò)簡化某些非關鍵部位的加工要求來實現這一點。
- 溝通協作：保持與設計師和客戶的緊密溝通，及時反饋加工中遇到的問題并尋求解決方案，確保最終的手板能夠準確反映設計意圖。
- 安全第一：始終遵循安全操作規程，特別是在使用高速旋轉工具時要注意個人防護，防止意外發生。
示例 CNC 加工參數表
材料: ABS
加工類型: 銑削
刀具: Φ12硬質合金立銑刀，4刃
| 參數 | 數值 |
|---|---|
| 主軸轉速 (N) | 8000 rpm |
| 切削速度 (Vc) | 120 m/min |
| 每齒進給 (Fz) | 0.2 mm/tooth |
| 總進給速度 | 960 mm/min |
| 切削深度 (Ap) | 1 mm |
| 冷卻方式 | 干式加工 |
材料: PC
加工類型: 車削
刀具: Φ16硬質合金車刀
| 參數 | 數值 |
|---|---|
| 主軸轉速 (N) | 4000 rpm |
| 切削速度 (Vc) | 80 m/min |
| 每轉進給 (f) | 0.1 mm/rev |
| 切削深度 (Ap) | 0.5 mm |
| 冷卻方式 | 使用冷卻液 |
通過上述步驟，您可以有效地利用 CNC 加工技術制作高質量的汽車擋板模型。
