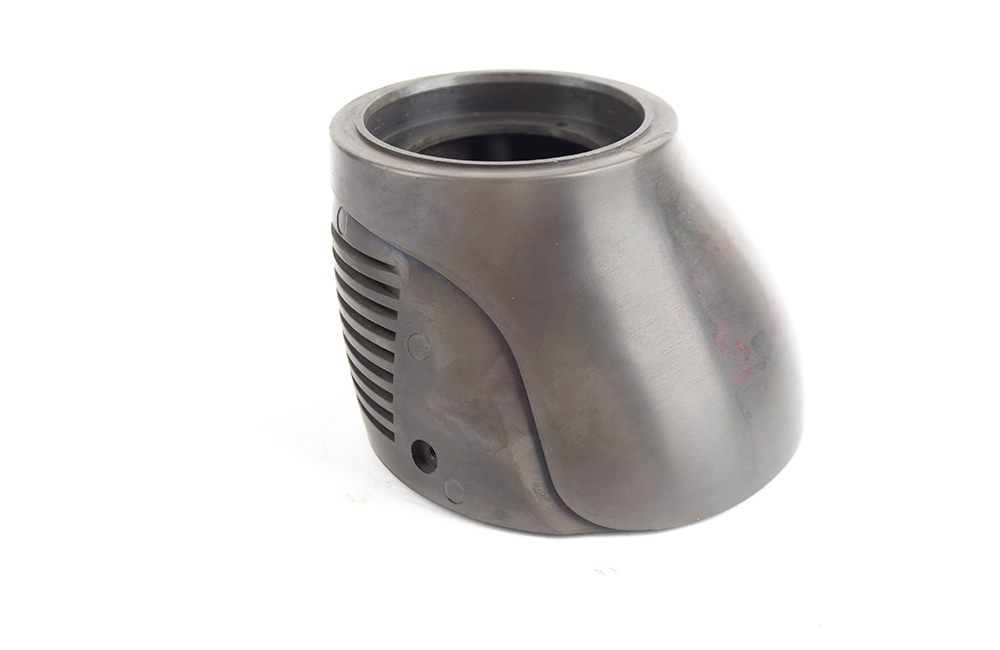

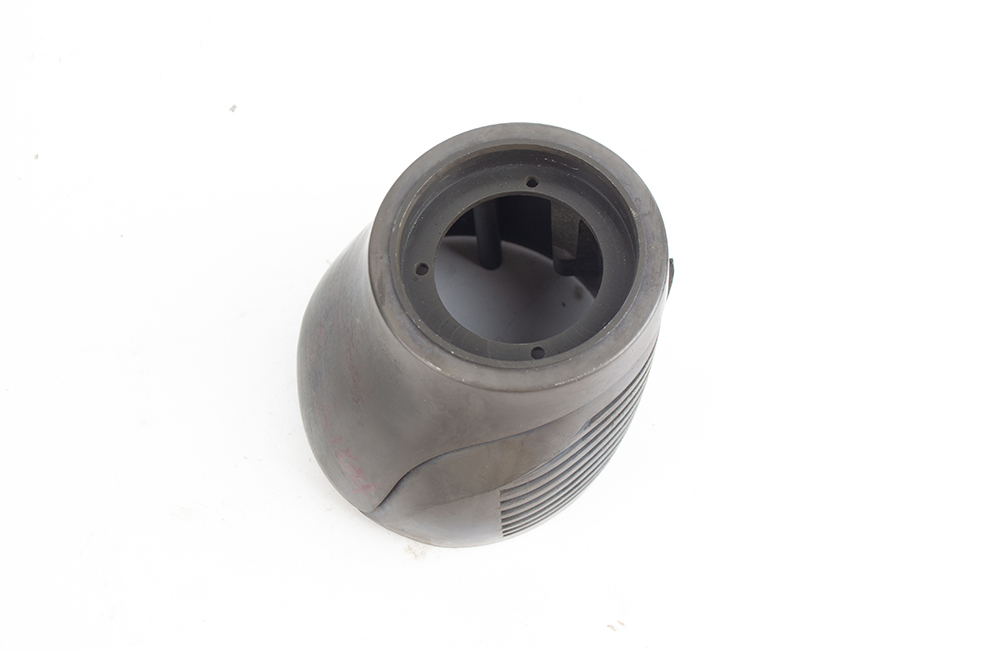

行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 金屬
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 13cm*14cm*12cm
后處理: 打磨
案例介紹
CNC 加工汽車零件手板是汽車制造過程中用于驗證設計和功能的重要環節，以下是關于它的詳細介紹：
加工流程
設計圖紙：根據汽車零件的設計需求，使用 CAD 等專業設計軟件生成詳細的二維或三維圖紙，明確零件的形狀、尺寸、公差及其他技術要求。
編程：運用 CAM 軟件將 3D 模型轉換為 CNC 機床能夠識別的代碼，生成精確的刀具路徑，并確定切削參數，如進給速度、轉速、切削深度等。之后還需通過仿真軟件測試數控程序，檢查是否存在錯誤和碰撞。
準備原材料：依據汽車零件手板的性能要求，選擇合適的材料，如鋁合金、不銹鋼、ABS、PC、尼龍等。
安裝夾具與工件：將原材料安裝在 CNC 機床的工作臺上，使用卡盤、壓板等夾具進行固定，確保工件在加工過程中保持穩定，同時要保證工件的定位精度。
對刀：操作機床，使刀具移動到工件表面，確定刀具與工件之間的相對位置，并設置零點坐標，以此作為后續加工的基準。
加工操作：?jiǎn)?dòng)加工程序，CNC 機床按照預設的刀具路徑和切削參數自動進行切削、鉆孔、銑削、車削等加工操作，逐步去除多余材料，形成所需的零件形狀。
過程監控：加工過程中，操作人員需密切關注機床運行狀態、刀具磨損情況和加工進度等，必要時進行調整，如更換刀具、優化切削參數等。
質量檢測：加工完成后，使用卡尺、千分尺、三坐標測量?jì)x等測量工具對零件的尺寸、形狀、位置精度等進行檢測，判斷是否符合設計要求。
后處理：對加工后的手板進行去毛刺、打磨、拋光、噴漆、絲印、電鍍等后處理工序，以提高手板的外觀質量和性能。
裝配測試：將各個零件進行裝配，檢查裝配的合理性和順暢性，并進行功能測試，模擬實際使用環境，檢驗手板的各項性能是否滿足設計要求。
優勢
高精度與高一致性：CNC 加工依靠精密的機器控制和 CAD 技術的結合，能夠在微小公差范圍內實現復雜幾何形狀，確保每個手板模型尺寸精確且一致。
材料選擇多樣性：可適用于多種材料，如金屬、塑料、木材和復合材料等。設計人員能根據真實應用需求選擇最合適的材料，以便在原型階段進行性能測試。
縮短生產周期：自動化程度高，通過一次設置能夠進行連續的、多階段的加工，相比傳統手工制作，大大減少了手板模型的制作時間。
設計自由度高：幾乎沒有形狀或細節是 CNC 加工無法實現的，復雜的曲面、內部嵌套結構和微小的細節都能輕松加工，推動了設計創(chuàng )新。
可重復性好：只要程序和參數不變，CNC 加工可以重復生產出相同的汽車零件手板，保證了產品質量的穩定性，有利于進行批量的小樣本測試等工作。
減少人為誤差：加工過程由數控程序控制，減少了人工操作帶來的誤差，提高了加工質量的可靠性，尤其是對于復雜形狀和高精度要求的汽車零件手板更為重要。
