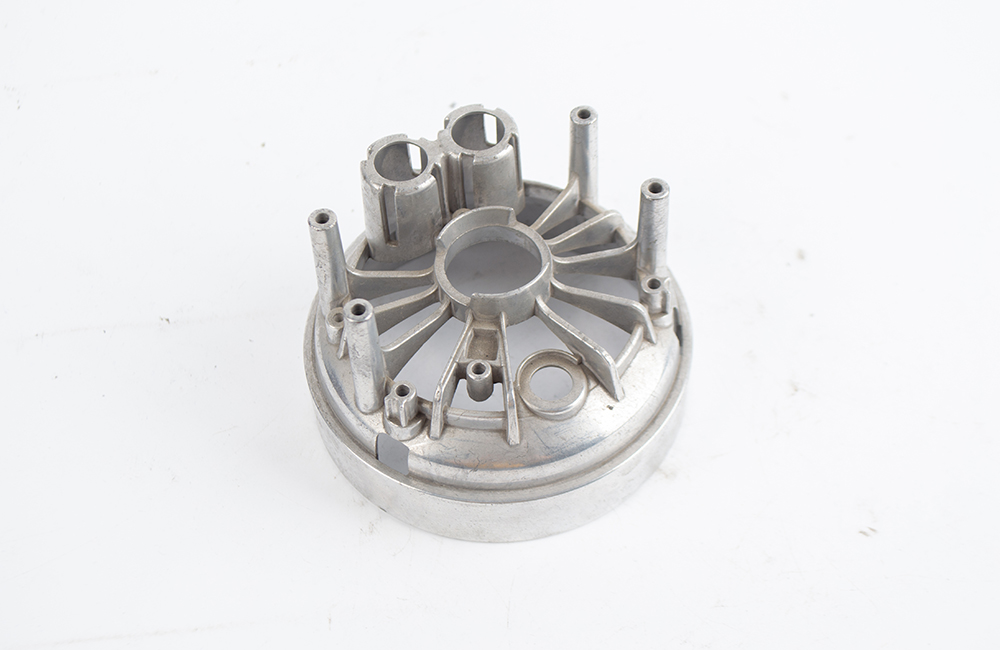

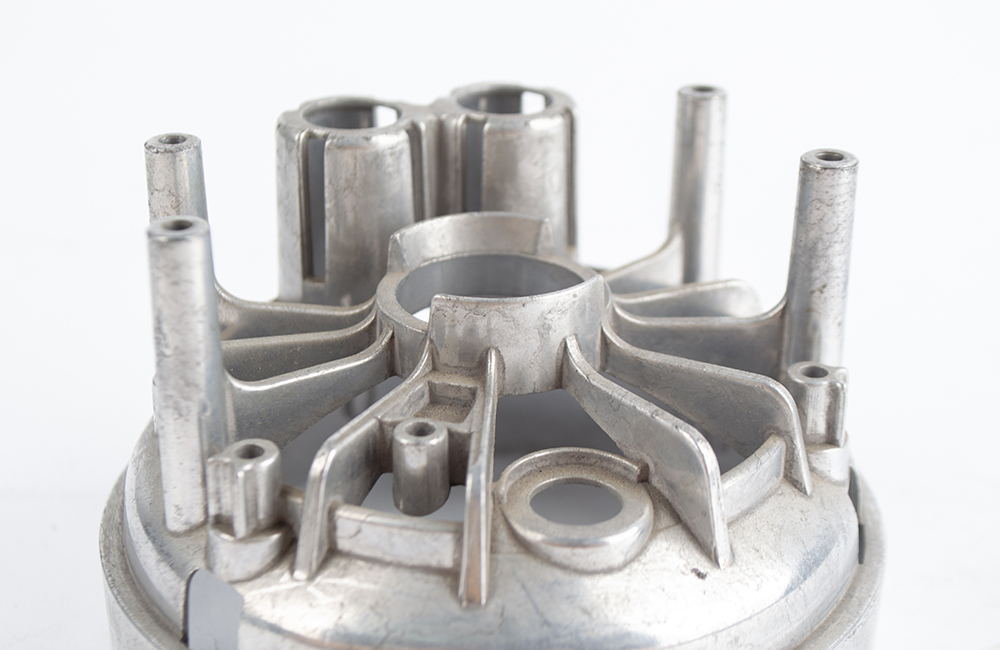

行業/分類：其他手板模型加工
加工方式: 壓鑄 使用材料: 鋁合金
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*8cm*6cm
后處理: 打磨
案例介紹
壓鑄加工鋁合金零件手板模型是一種常見的快速成型方法，以下是其詳細介紹：
一、工藝特點
高精度與復雜性
壓鑄加工可以生產出形狀復雜、尺寸精度高的鋁合金零件手板模型。壓鑄模具具有高精度的型腔和型芯，能夠確保所生產的手板模型尺寸精度達到較高水平，一般尺寸精度可控制在±0.1mm – 0.2mm之間，表面粗糙度可達Ra0.8 – Ra3.2μm。
能夠實現復雜結構的一體化成型，如復雜的內腔、薄壁結構、螺紋等，無需大量的裝配和后續加工工序，減少了生產周期和成本。例如，一些具有復雜內部冷卻通道或精細結構的汽車零部件手板模型，通過壓鑄加工可以一次成型。
材料性能優勢
鋁合金具有良好的流動性和可填充性，在壓鑄過程中能夠快速充滿模具型腔，保證手板模型的完整性和細節清晰度。同時，鋁合金的強度和硬度相對較高，壓鑄出來的手板模型具有一定的結構強度和耐磨性，能夠滿足一定的功能性測試要求。
壓鑄加工還可以實現多種鋁合金材料的手板模型生產，如常用的6系列（6061、6063等）和7系列（7075等）鋁合金，可根據不同的應用需求選擇合適的材料。不同系列的鋁合金在強度、硬度、耐腐蝕性等方面有所差異，為手板模型的多樣化提供了材料基礎。
生產效率高
壓鑄加工是一種高效的生產方式，一旦模具準備好，每次壓鑄循環時間較短，通常在幾秒到幾十秒之間，能夠快速批量生產手板模型。這對于需要大量樣品進行測試、展示或小批量生產的項目非常有利，可以在短時間內提供足夠數量的手板模型。
生產過程可實現自動化操作，從熔煉鋁合金、澆注、壓鑄到脫模、修整等工序，均可通過自動化設備完成，減少了人工干預，提高了生產效率和產品質量的穩定性。
表面質量好
壓鑄加工出的鋁合金零件手板模型表面相對光滑，無明顯的刀紋和切削痕跡，因為壓鑄過程是通過液態金屬在高壓下快速充填模具而成型的。這種光滑的表面質量有利于后續的表面處理，如噴漆、電鍍、陽極氧化等，能夠獲得更好的表面效果，提高手板模型的外觀質量和裝飾性。
同時，壓鑄過程中液態金屬在高壓下凝固，使得手板模型的內部組織致密，減少了內部缺陷和氣孔的產生，進一步提高了產品的表面質量和物理性能。
二、工藝流程
模具設計與制造
根據鋁合金零件手板模型的形狀、尺寸和結構要求，設計并制造壓鑄模具。模具的設計要考慮鋁合金的流動性、收縮率、脫模方式等因素，確保模具能夠順利生產出手板模型，并且具有足夠的強度和壽命。
模具制造過程中，需要采用高精度的加工設備和工藝，如數控加工中心、電火花加工等，以保證模具的尺寸精度和表面質量。對于復雜的模具結構，可能還需要采用特殊的加工工藝，如深孔鉆、斜孔加工等。
鋁合金熔煉與準備
選擇合適的鋁合金材料，根據其化學成分和熔煉要求，將鋁合金原料放入熔煉爐中進行加熱熔化。在熔煉過程中，要嚴格控制熔煉溫度和時間，避免鋁合金過熱或過燒，同時要添加適量的精煉劑和除氣劑，去除鋁合金中的雜質和氣體，提高鋁合金的質量和性能。
對熔煉好的鋁合金進行保溫處理，使其溫度均勻，然后進行除渣、除氣等凈化處理，確保鋁合金液純凈、無雜質。
壓鑄成型
將經過預處理的鋁合金液倒入壓鑄機的壓室中，然后通過壓鑄機的沖頭對鋁合金液施加高壓，使鋁合金液以高速充填模具型腔。在充填過程中，鋁合金液在高壓下快速冷卻凝固，形成所需的鋁合金零件手板模型。
壓鑄成型過程中，需要控制好壓鑄壓力、壓鑄速度、保壓時間等工藝參數，以確保手板模型的成型質量和尺寸精度。一般來說，壓鑄壓力在10MPa – 100MPa之間，壓鑄速度在0.1m/s – 0.5m/s之間，保壓時間為5s – 30s不等。
脫模與修整
當鋁合金零件手板模型在模具內完全凝固后，通過頂出機構將手板模型從模具中推出，完成脫模操作。脫模過程中要注意避免手板模型受到損傷或變形，必要時可采用頂針、推桿等輔助脫模工具。
對脫模后的鋁合金零件手板模型進行修整，去除多余的毛邊、飛邊和澆口等部分，使其外觀更加整齊美觀。修整工作可以通過手工打磨、機械切割等方式進行，對于一些精度要求較高的部位，可能需要采用數控加工設備進行精修。
后處理
根據鋁合金零件手板模型的使用要求和表面質量要求，對手板模型進行后處理。后處理工藝包括表面清理、表面處理等。表面清理主要是去除手板模型表面的油污、雜質和氧化皮等；表面處理可以提高手板模型的表面性能和裝飾性，如噴漆、電鍍、陽極氧化等。
三、應用領域
產品研發階段
在新產品的研發過程中，壓鑄加工鋁合金零件手板模型可以快速驗證產品的外觀設計和結構設計的可行性。通過對手板模型的外觀評估、裝配測試、功能測試等，及時發現設計中存在的問題和不足之處，并進行改進和優化，從而減少研發風險和成本。例如，在電子產品的研發中，通過制作鋁合金外殼手板模型，可以檢驗產品的外觀設計是否符合人體工程學原理，以及外殼的結構是否能夠滿足內部電子元件的安裝和散熱要求。
小批量生產
對于一些小批量的生產需求，如定制化的零部件、樣品制作等，壓鑄加工鋁合金零件手板模型可以作為一種經濟有效的生產方式。由于壓鑄模具的成本相對較低，且可以重復使用，在小批量生產時可以降低單位產品的生產成本，同時保證產品的質量和一致性。例如，某些醫療器械、航空航天零部件等產品的小批量生產，采用壓鑄加工工藝可以快速響應市場需求，同時滿足產品的高質量要求。
展覽與展示
鋁合金零件手板模型具有良好的外觀質量和表面效果，可用于產品的展覽和展示。在一些展覽會(huì )、展銷會(huì )等場合，通過展示精美的鋁合金零件手板模型，可以吸引客戶的注意力，提高產品的知名度和市場競爭力。同時，手板模型也可以作為銷售樣品，讓客戶更直觀地了解產品的特點和優勢，促進產品的銷售和推廣。
