行業/分類：其他手板模型加工
加工方式: 壓鑄 使用材料: 鋁合金
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*10cm*8cm
后處理: 打磨
案例介紹

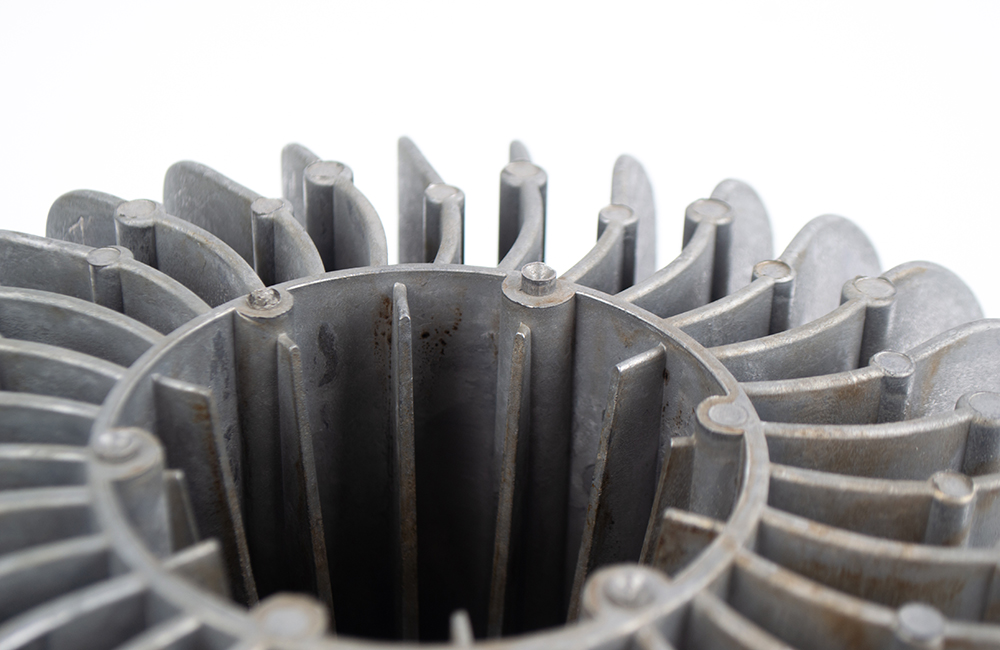

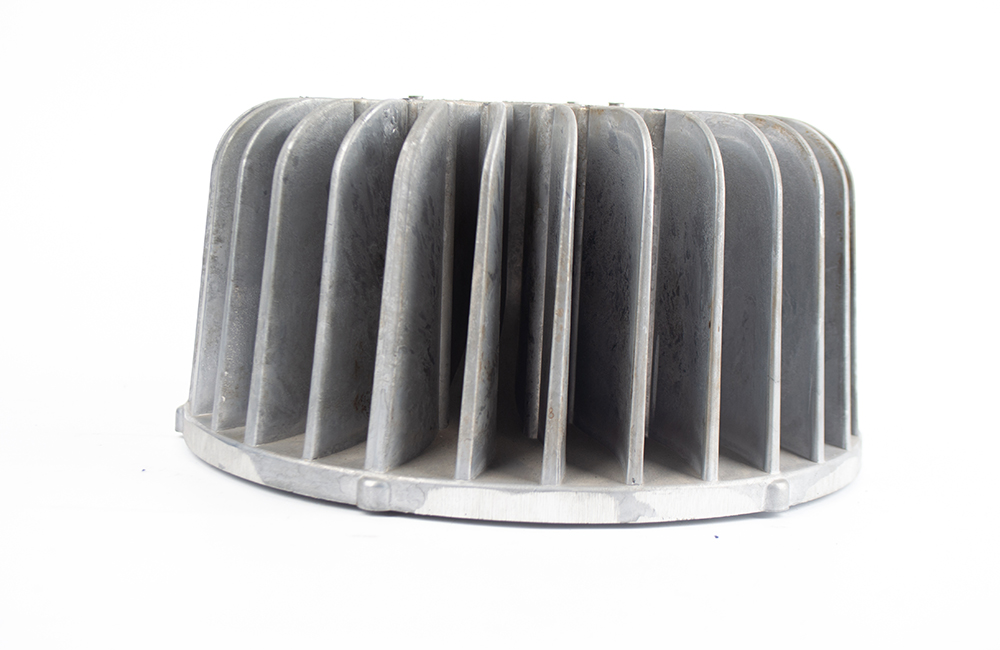

壓鑄加工圓柱散熱器手板模型是一種通過壓鑄工藝制作的用于圓柱散熱器的原型模型，以下從設計準備、壓鑄過程、后處理等方面為你詳細介紹：
設計與模具準備
CAD 設計：使用專業的 CAD 軟件進行圓柱散熱器手板模型的三維設計，精確規劃其形狀、尺寸、散熱片的數量、厚度、間距以及圓柱的直徑、高度等參數，確保設計符合散熱需求和實際應用場景。
模具制造：根據 CAD 設計方案制造壓鑄模具，通常選用高強度合金鋼材料，以保證模具在壓鑄過程中能夠承受高壓和高溫，維持良好的精度和耐用性。
材料選擇與熔煉
合金選擇：根據圓柱散熱器手板模型的性能要求，選擇合適的壓鑄合金，如鋁合金、鋅合金或鎂合金等。鋁合金具有重量輕、導熱性能好、耐腐蝕性強等優點，是圓柱散熱器手板模型常用的材料。
熔煉：將所選的合金材料放入熔煉爐中，加熱至適宜的溫度使其熔化，一般鋁合金的熔煉溫度在 650℃-750℃之間，在熔煉過程中需要進行攪拌和精煉，以去除雜質和氣體，提高合金液的質量。
壓鑄過程
模具預熱：在進行壓鑄之前，需要將模具預熱至一定溫度，一般預熱溫度在 150℃-250℃之間，預熱可以減少模具與高溫合金液之間的溫差，避免模具因熱沖擊而產生裂紋，同時也有助于提高合金液的流動性。
高壓注射：將熔煉好的合金液在高壓作用下快速注入模具型腔，注射壓力通常在幾十兆帕到幾百兆帕之間，在高壓下，合金液能夠迅速填充模具型腔的各個部位，形成與模具型腔形狀一致的圓柱散熱器手板模型。
冷卻凝固：合金液注入模具型腔后，通過模具的冷卻系統進行快速冷卻凝固，冷卻速度對模型的組織結構和性能有重要影響，一般采用循環水或風冷等方式進行冷卻，使合金液在短時間內凝固成型。
后處理
去毛刺：使用打磨工具、沖床或化學腐蝕等方法去除圓柱散熱器手板模型表面的毛刺和飛邊，使模型表面光滑，尺寸精度符合要求。
表面處理：根據產品的需求，可以對圓柱散熱器手板模型進行各種表面處理工藝，如噴砂、拋光、電鍍、陽極氧化等，以提高模型的外觀質量、耐腐蝕性和耐磨性。
質量檢驗
尺寸檢查：采用量具如卡尺、千分尺、三坐標測量?jì)x等對圓柱散熱器手板模型的各項尺寸進行測量，確保尺寸偏差在設計要求的公差范圍內。
外觀檢查：目視檢查模型表面是否有裂紋、氣孔、砂眼、縮孔等缺陷，表面粗糙度是否符合要求。
功能測試：對圓柱散熱器手板模型進行模擬實際工作條件的功能測試，如散熱性能測試、壓力測試等，以驗證其是否滿足設計要求的散熱效果和使用性能。
