行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*6cm*18cm
后處理: 噴油
案例介紹

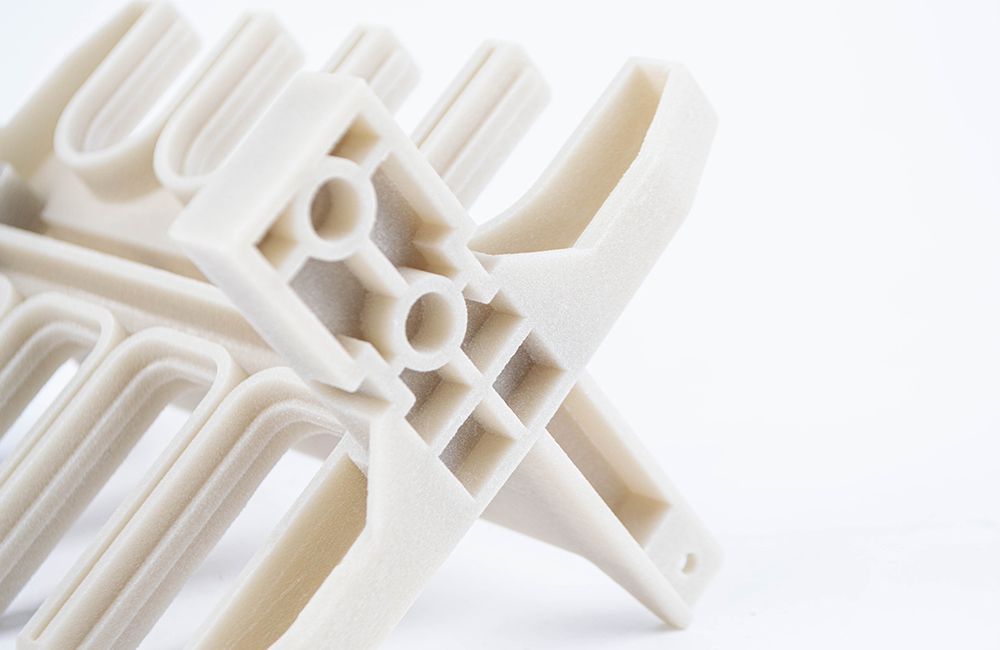

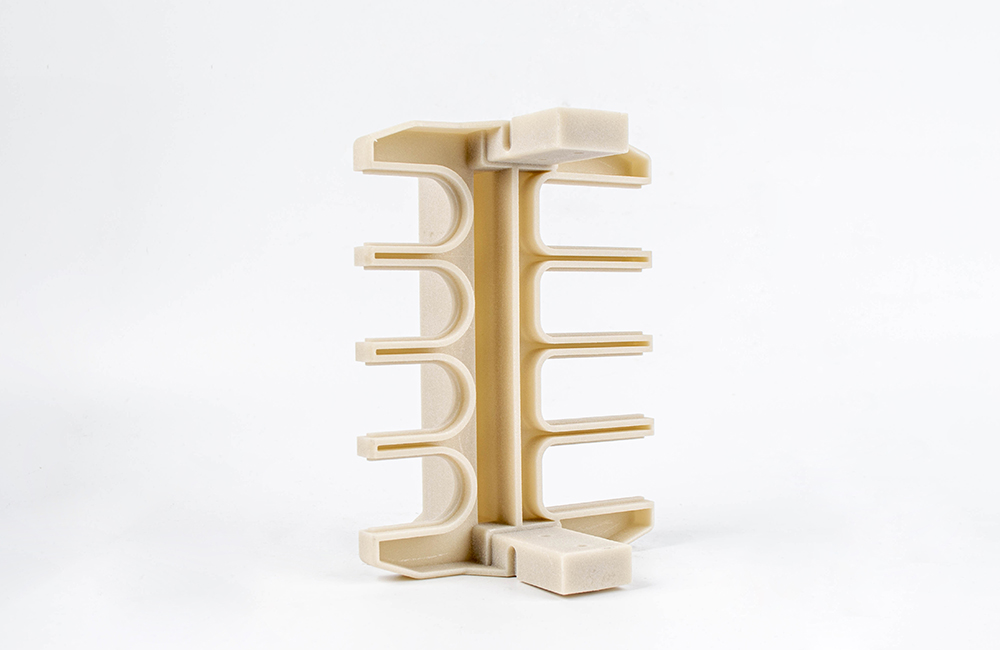

以下是關于使用SLS（選區激光燒結）打印支架手板模型的相關內容：
一、SLS打印技術原理與優勢
原理
SLS是一種以激光為熱源的粉末快速成型技術。在加工過程中，首先在工作臺上均勻鋪上一層粉末材料，然后激光束在計算機的控制下按照零件截面輪廓的信息對粉末進行有選擇地掃描，被掃描到的粉末顆粒受熱熔化、相互黏結，形成一層固化的截面層。完成這一層的掃描后，工作臺下降一個層厚的距離，再鋪上一層新的粉末，重復上述過程，層層疊加，最終形成三維的零件。
優勢
材料適用范圍廣：可使用多種粉末材料，如尼龍、金屬粉末、陶瓷粉末等，能為支架手板模型的制作提供豐富的材料選擇。例如，對于需要高強度和良好耐磨性的支架，可以選擇金屬材料；而對于一些對重量有要求或需要復雜結構的支架，則可以選擇尼龍等工程塑料。
無需支撐結構：由于SLS是依靠粉末燒結成型，未被激光掃描的粉末可以作為自然支撐，因此在打印一些具有復雜內部結構或懸垂部分的支架手板模型時，無需額外添加支撐結構，簡化了后處理過程，并且不會(huì )在模型表面留下支撐痕跡。
高精度與復雜結構成型能力強：能夠制造出具有精細結構和復雜幾何形狀的零件。對于支架手板模型中的各種孔、槽、凸臺等細節特征，SLS技術可以精確地打印出來，滿足產品設計和測試的需求。
二、打印前的準備工作
三維模型設計
根據支架的使用要求和功能特點，使用專業的三維建模軟件（如SolidWorks、Pro/E、UG等）進行模型設計。在設計過程中，要充分考慮SLS打印工藝的特點，避免出現過于薄壁、尖銳邊緣等可能導致打印失敗的結構。同時，為了提高打印效率和質量，可以適當對模型進行優化，如減少不必要的細節、簡化內部結構等。
材料選擇
根據支架的性能需求和使用環境選擇合適的粉末材料。如果支架需要在高溫環境下使用，可選擇耐高溫的聚醚醚酮（PEEK）粉末；如果在潮濕或腐蝕性環境中使用，不銹鋼或鈦合金粉末可能更合適。此外，還需要考慮材料的成本、加工難度等因素。
切片處理
將設計好的三維模型導入到切片軟件中，將其切成一系列一定厚度的層片，并生成相應的控制指令。切片軟件會(huì )根據模型的幾何形狀、尺寸以及所選材料的特性，自動計算出每一層激光掃描的路徑、功率、速度等參數，以確保打印的精度和質量。
三、打印過程及參數設置
打印設備與環境
確保使用的SLS打印設備處于良好的工作狀態，定期進行維護和校準。打印環境的溫度、濕度等條件也會(huì )對打印質量產生影響，一般要求溫度控制在18 – 25℃，濕度在30% – 50%之間。
主要打印參數設置
激光功率：激光功率的大小直接影響粉末的熔化程度和固化效果。功率過高，可能會(huì )導致粉末過度燒結，產生變形甚至損壞；功率過低，則可能使粉末無法完全熔化，影響層間的黏結強度。一般來說，對于尼龍材料，激光功率可設置在20 – 40W之間；對于金屬材料，可能需要更高的功率，通常在100 – 300W之間。
掃描速度：掃描速度決定了激光束在粉末上的移動速度。過快的掃描速度可能導致粉末熔化不充分，形成孔隙或缺陷；過慢的速度則會(huì )降低打印效率。一般情況下，尼龍材料的掃描速度可在800 – 1500mm/s之間選擇，金屬粉末的掃描速度相對較慢，大約在200 – 800mm/s之間。
粉層厚度：粉層厚度是指每一層粉末的鋪設厚度，它影響著打印件的表面質量和精度。較薄的粉層厚度可以帶來更好的表面光潔度和細節表現，但會(huì )延長打印時間；而較厚的粉層厚度則可能導致表面粗糙度增加。通常，尼龍材料的粉層厚度可設置為0.1 – 0.2mm，金屬材料的粉層厚度一般在0.2 – 0.4mm之間。
四、后處理工序
去除粉末
打印完成后，支架手板模型表面會(huì )附著大量的未熔化粉末。首先，將模型從打印平臺上取下，然后采用刷子、氣槍等工具輕輕去除表面的松散粉末。對于一些難以清除的粉末，可以將模型放入超聲波清洗機中進行清洗，清洗液可選擇酒精、丙酮等有機溶劑，但要注意避免對模型材料造成腐蝕。
打磨與拋光
去除粉末后，模型表面可能會(huì )存在一些粗糙的部位，需要進行打磨和拋光處理。使用砂紙、砂輪等工具對模型表面進行初步打磨，去除毛刺和凸起的部分，然后根據需要選擇不同粒度的拋光膏和拋光輪進行進一步拋光，使模型表面達到光滑、平整的效果。
熱處理與表面強化（可選）
根據支架的使用要求，可以對打印后的模型進行熱處理或表面強化處理。例如，對于金屬支架，可以通過退火、淬火等熱處理工藝來改善其力學性能；對于一些需要提高耐磨性或耐腐蝕性的支架，可以采用電鍍、噴涂等表面處理方法進行強化。
