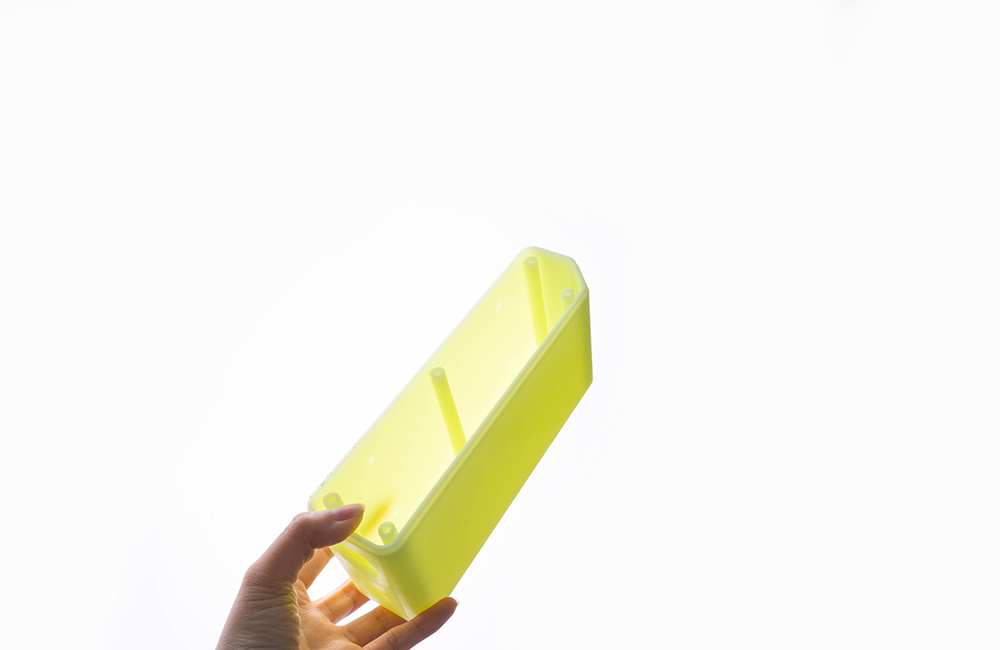

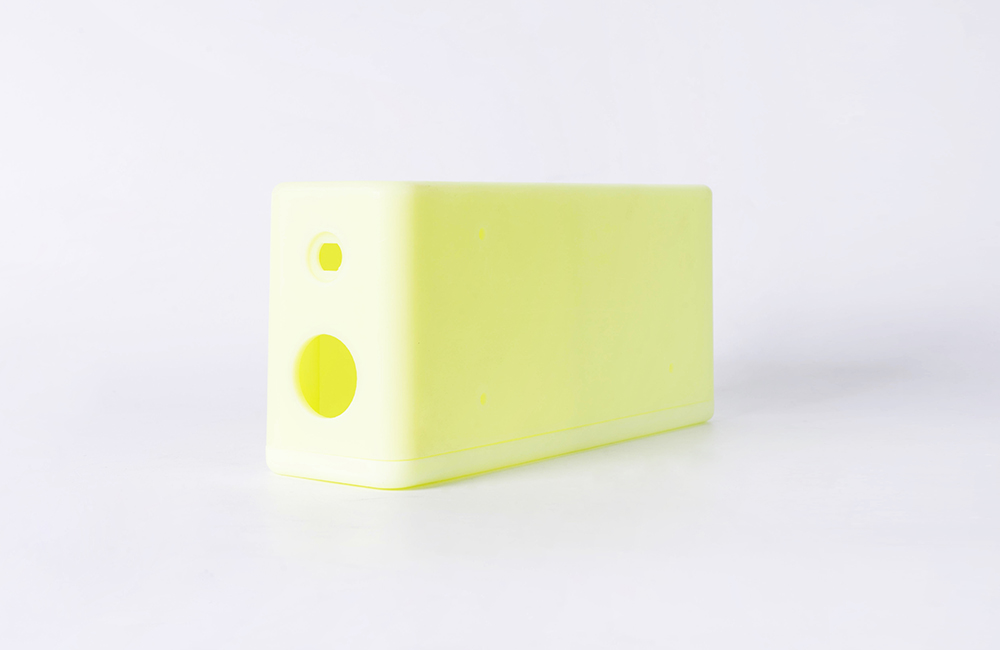

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 15cm*5cm*5cm
后處理: 打磨，噴油
案例介紹
SLA（立體光固化成型）是一種常用于加工塑料外殼手板模型的快速成型技術，以下是關于它的詳細介紹：
原理
SLA 技術基于光聚合原理，使用紫外激光束在液態光敏樹脂表面進行掃描，使樹脂在激光照射下迅速固化。通過逐層掃描和固化，將三維模型的各個截面依次疊加，最終形成完整的塑料外殼手板模型。
特點
高精度：能夠實現較高的尺寸精度和表面質量，通常精度可達到 ±0.1mm 左右，適用于對細節和精度要求較高的塑料外殼手板模型制作，如電子產品外殼、汽車內飾件等。
良好的表面質量：成型后的模型表面較為光滑，粗糙度一般在 Ra0.8 – 1.6μm 之間，減少了后續打磨、拋光等后處理工序的工作量。
復雜結構成型能力強：可以制作具有復雜內部結構、薄壁、鏤空等特征的塑料外殼手板模型，無需額外的模具或支撐結構，能夠快速準確地呈現設計意圖。
材料性能多樣：可供選擇的光敏樹脂材料種類豐富，具有不同的力學性能、熱性能和化學性能，可根據模型的使用要求進行選擇，如高強度、耐高溫、透明等特性的樹脂材料。
加工流程
三維模型設計：使用 CAD 軟件設計出塑料外殼的三維模型，并將其保存為 STL 格式文件，以便導入到 SLA 設備的控制系統中。
模型切片：將 STL 格式的三維模型導入到 SLA 設備的專用軟件中，軟件會(huì )對模型進行切片處理，將其分解為一系列的二維截面圖像，確定每層的厚度和掃描路徑。
準備材料和設備：根據模型的要求選擇合適的光敏樹脂材料，并將其添加到 SLA 設備的樹脂槽中。同時，檢查設備的激光系統、掃描系統和成型平臺等部件是否正常工作。
開始成型：設備啟動后，激光束按照切片軟件生成的掃描路徑對液態樹脂表面進行逐層掃描固化。每一層固化完成后，成型平臺會(huì )下降一個切片厚度的距離，然后繼續進行下一層的掃描固化，直到整個模型成型完成。
后處理：成型后的模型從樹脂槽中取出，需要進行清洗、去除支撐結構（如果有）、打磨、拋光、上色等后處理工序，以獲得最終的塑料外殼手板模型。
局限性
材料成本較高：光敏樹脂材料的價格相對較高，增加了模型制作的成本。
模型尺寸受限：SLA 設備的成型空間有限，對于大型塑料外殼手板模型，可能需要分塊制作后再進行拼接。
力學性能相對較弱：雖然光敏樹脂材料具有一定的力學性能，但與傳統的注塑成型塑料相比，其強度、韌性等方面可能存在一定差距，不太適合用于對力學性能要求極高的場合。
