行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 12cm*6cm*3cm
后處理: 噴油
案例介紹

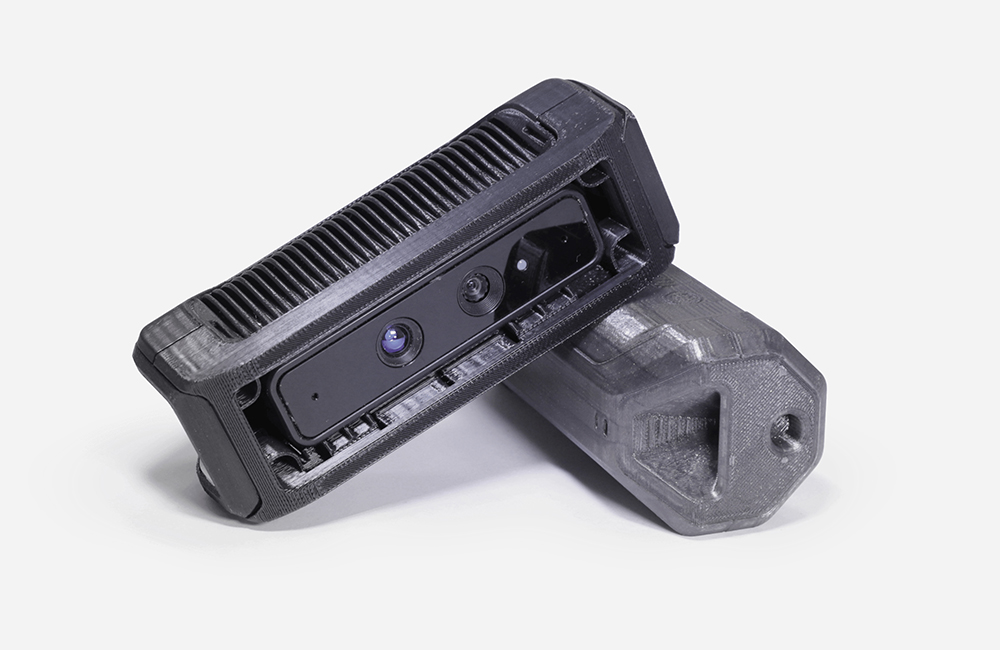

3D 打印攝像頭外殼手板模型一般有以下幾個步驟：
1. 三維建模
使用專業的三維建模軟件，如 SolidWorks、AutoCAD、3ds Max 等，根據攝像頭的尺寸、形狀和功能要求，設計出外殼的三維模型。在建模過程中，需要精確考慮各個部分的細節，如鏡頭孔、按鍵位置、安裝孔等，以確保最終打印出的手板模型能夠準確地模擬真實產品的外觀和結構。
2. 模型切片
將三維模型文件導入到切片軟件中，如 Cura、Slic3r 等。切片軟件會(huì )將三維模型切成一系列的薄片，這些薄片將指導 3D 打印機逐層打印。在切片過程中，需要設置一些打印參數，如打印分辨率、層高、填充率、支撐結構等。
打印分辨率：較高的分辨率可以使打印出的模型表面更加光滑，但會(huì )增加打印時間和文件大小。
層高：決定了每層打印的厚度，一般來說，層高越小，模型的精度越高，但打印速度也越慢。常見的層高設置在 0.1mm – 0.3mm 之間。
填充率：指模型內部的填充比例，填充率越高，模型的強度越大，但也會(huì )消耗更多的材料和增加打印時間。對于攝像頭外殼手板模型，一般填充率可設置在 20% – 50% 左右，具體數值可根據模型的實際使用情況和強度要求進行調整。
支撐結構：當模型中有懸空部分或傾斜角度較大的結構時，需要添加支撐結構，以確保打印過程中模型的穩定性。支撐結構在打印完成后可以手動去除。
3. 準備 3D 打印機
根據所選用的 3D 打印技術和材料，準備好相應的 3D 打印機。常見的 3D 打印技術有熔融沉積建模（FDM）、光固化成型（SLA）、選擇性激光燒結（SLS）等。
FDM 打印機：結構相對簡單，使用成本較低，適合打印各種熱塑性塑料材料，如 PLA、ABS 等。在打印前，需要檢查打印機的噴頭是否堵塞，加熱床是否平整，以及打印材料的供應是否正常。
SLA 打印機：利用激光照射光敏樹脂，使其逐層固化成型。SLA 打印機的精度較高，能夠打印出細節豐富、表面光滑的模型，但設備和材料成本相對較高。在使用 SLA 打印機前，需要確保樹脂槽中有足夠的光敏樹脂，激光系統正常工作，以及打印平臺的升降機構運行順暢。
SLS 打印機：通過激光燒結粉末材料來構建模型，常用于打印金屬或尼龍等材料。SLS 打印機的設備和材料成本較高，但能夠打印出強度較高、精度較好的模型。在準備 SLS 打印機時，需要檢查粉末供應系統、激光掃描系統以及成型腔的溫度控制系統等是否正常。
4. 3D 打印
將切片后的文件傳輸到 3D 打印機中，啟動打印程序。3D 打印機將按照切片軟件生成的路徑，逐層打印模型。
在打印過程中，需要密切關注打印情況，如噴頭是否正常出絲、打印溫度是否穩定、模型是否有翹邊或變形等問題。如果發現問題，應及時暫停打印，并采取相應的解決措施，如調整打印參數、檢查設備故障等。
對于一些大型或復雜的模型，打印時間可能會(huì )較長，可能需要數小時甚至數天才能完成。因此，在打印前需要合理安排時間，并確保打印機在打印過程中有穩定的電源供應和適宜的工作環境。
5. 后處理
打印完成后，從打印機上取下模型，并進行后處理。后處理的內容包括去除支撐結構、打磨、拋光、上色等。
去除支撐結構：如果模型在打印過程中使用了支撐結構，需要小心地將其去除。對于 FDM 打印的模型，支撐結構通?？梢杂檬种苯雨艋蛴霉ぞ呒舻?；對于 SLA 打印的模型，支撐結構可能需要用刀片或砂紙進行小心地切割和打磨。
打磨：通過打磨可以去除模型表面的臺階紋、毛刺和瑕疵，使表面更加光滑。打磨時可以使用不同目數的砂紙，從粗砂紙開始，逐漸過渡到細砂紙，以達到理想的表面效果。對于一些精度要求較高的模型，還可以使用研磨膏進行精細打磨。
拋光：拋光可以進一步提高模型表面的光澤度?？梢允褂脪伖鈾C或手工拋光的方法，將模型表面拋至鏡面效果。對于一些塑料模型，還可以使用化學拋光劑來改善表面質量。
上色：根據需要，可以對模型進行上色處理，以模擬真實產品的外觀顏色。上色的方法有很多種，如噴漆、手繪、浸染等。噴漆是最常用的方法，可以使用噴槍將顏料均勻地噴涂在模型表面。在噴漆前，需要先對模型表面進行清潔和打底處理，以提高顏料的附著力。手繪則適合一些小面積的細節上色或特殊效果的制作。浸染是將模型浸泡在顏料溶液中，使顏料滲透到模型表面，但這種方法可能會(huì )對模型的精度產生一定影響，需要謹慎使用。
