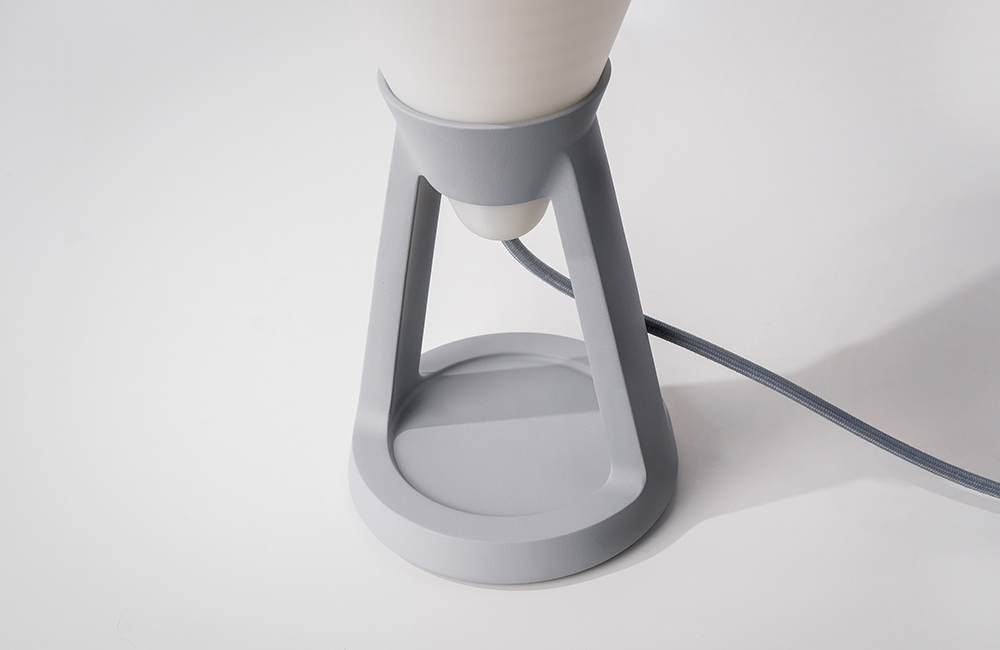

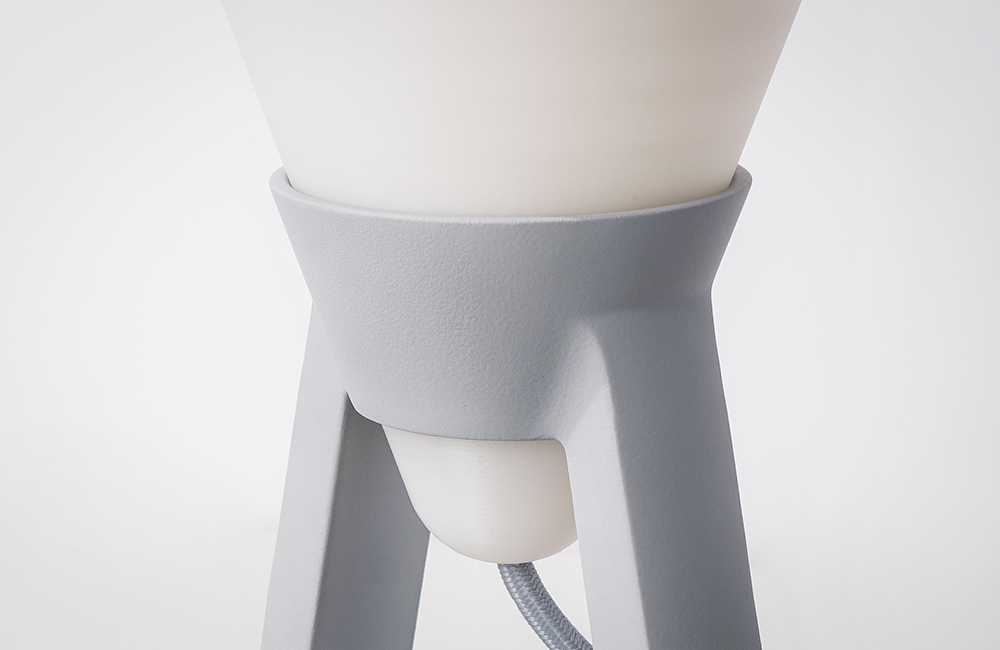

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 30cm*40cm*35cm
后處理: 噴油
案例介紹
以下是制作3D打印咖啡臺燈手板模型的詳細方案，涵蓋設計、材料、工藝和組裝步驟，兼顧創(chuàng )意性和可行性：
一、設計思路
核心創(chuàng )意
將咖啡杯造型與臺燈功能結合，例如：
燈罩設計為透明咖啡杯造型，內置LED燈模擬咖啡蒸汽效果。
底座設計為咖啡豆或咖啡勺造型，增加主題氛圍。
比例建議：整體高度15-20cm（桌面擺件尺寸）。
結構分解
底座：穩固支撐結構（咖啡豆/托盤造型）。
支架：連接底座與燈罩的裝飾柱（可設計螺紋或雕刻紋理）。
燈罩：透明/半透明咖啡杯模型（可拆卸更換）。
電路模塊：LED燈+電池盒（隱藏式設計）。
二、3D建模與軟件推薦
新手友好工具
Tinkercad：在線拖拽式建模，適合組合基礎幾何體（如球體、圓柱體）。
Fusion 360：專業建模，支持細節雕刻（如咖啡杯紋理、底座浮雕）。
Blender：免費開源，適合曲面燈罩建模（需一定學習成本）。
建模步驟
底座：用圓柱體+球體組合模擬咖啡豆，或設計托盤造型。
支架：細長圓柱體+螺紋/雕刻紋理（如咖啡拉花圖案）。
燈罩：
杯體：旋轉建模生成杯壁，添加把手（可鏤空增加通透感）。
杯口：內嵌透明亞克力板或3D打印透光網格（模擬蒸汽）。
電路槽：在底座預留凹槽（用于嵌入LED和電池盒）。
三、材料與打印參數
材料選擇
主體結構：PLA（易打印、環保），顏色可選咖啡色/黑色。
燈罩：
透明PETG（高透明度，耐溫性好）或樹脂（更精致）。
替代方案：打印白色PLA+半透明黃色漆噴涂。
特殊部件：
咖啡勺手柄：金屬絲+塑料包裹（提升質感）。
燈座接觸點：導電漆或薄銅片（若需觸控開關）。
打印參數
層高：0.15-0.2mm（平衡速度與表面光滑度）。
支撐結構：
燈罩杯口內側需添加易剝離支撐。
底座螺紋/浮雕部分用“蜘蛛支撐”避免接觸面瑕疵。
溫度：PLA（210℃熱床/50℃），PETG（240℃熱床/80℃）。
四、電路與燈光設計
簡易方案
組件：
LED燈珠（暖白色）、微型電池盒（AAA電池×2）、導線、開關。
安裝：
在底座凹槽內粘貼電池盒，LED固定于燈罩頂部（光線向下投射）。
開關隱藏在底座側面（鉆孔+嵌入式按鍵）。
進階效果
呼吸燈效果：添加Arduino Nano+LED驅動，編程控制漸亮漸暗。
蒸汽模擬：燈罩內層貼霧狀貼紙，LED光源擴散形成朦朧感。
五、后處理與組裝
打磨與上色
去除支撐痕：用砂紙（400-2000目）逐級打磨。
噴漆：
底座/支架：?jiǎn)」饨饘倨幔ǚ虏讳P鋼/銅質）。
燈罩：半透明橙色/琥珀色漆（模擬咖啡液體）。
細節：咖啡杯把手可纏繞細銅線提升質感。
組裝步驟
將LED+電池盒嵌入底座卡槽，導線穿入支架孔。
燈罩與支架通過螺紋/卡扣連接（可設計為可旋轉調節角度）。
測試開關后，用UV膠封閉接縫。
六、常見問題與解決
燈罩透光性差
解決方案：打印層高調至0.1mm，或貼磨砂透明膜。
結構不穩
優化：底座加重（底部加配重塊），支架與底座接觸面增大。
電路接觸不良
檢查：導線焊接牢固，電池盒正負極防反裝。
七、拓展創(chuàng )意
交互設計：底座集成NFC標簽，手機觸碰點亮燈光。
多功能：燈罩可拆卸為迷你花瓶，底座增加無線充電模塊。
場景聯動：搭配3D打印咖啡杯套裝，組成桌面景觀。
通過以上步驟，可快速實現咖啡臺燈手板模型的3D打印制作，兼具視覺美感和基礎功能，適合展示或小批量定制。
