行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 25cm*10cm*16cm
后處理: 噴油
案例介紹

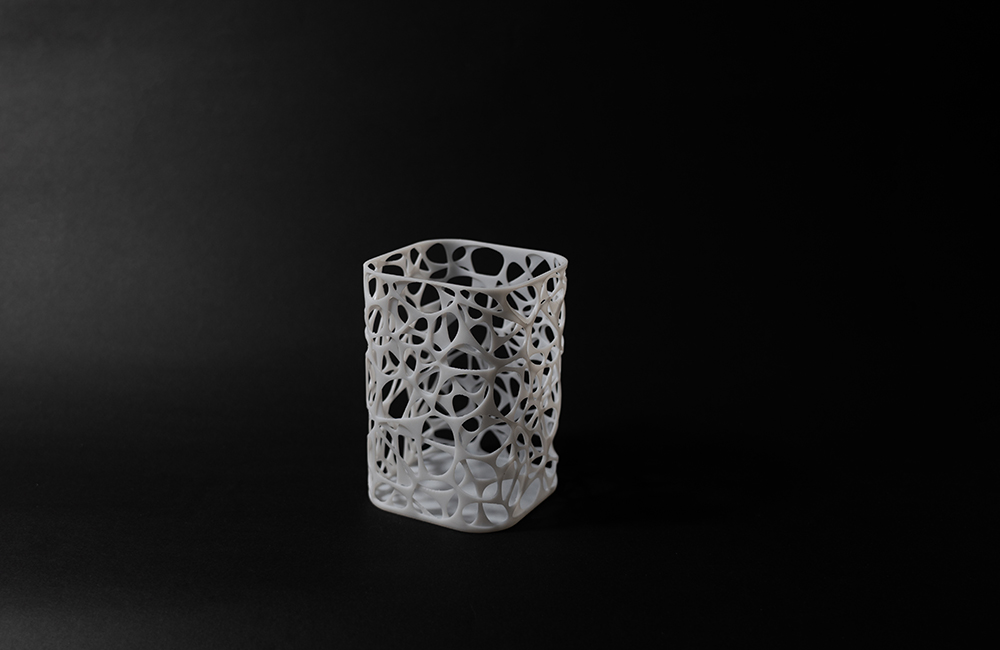

3D打印鏤空花籃手板模型是一個結合設計美學和3D打印技術的項目。以下是詳細的步驟、材料選擇、設計建議以及打印注意事項，幫助你高效完成這個項目：
1. 設計階段
（1）設計工具
軟件推薦：
入門級：Tinkercad（在線工具，適合新手）。
專業級：Fusion 360、SolidWorks、Blender（適合復雜設計）。
浮雕生成：使用Python腳本或免費工具（如OpenSCAD）生成鏤空圖案。
（2）設計要點
結構設計：
鏤空部分：設計幾何圖案（如六邊形、蜂窩狀、花卉圖案等），確保鏤空區域不過于細密，避免打印時支撐困難。
壁厚均勻：花籃的壁厚建議在1-2mm之間，太薄易變形，太厚影響美觀。
底座加固：底部可設計成實心或加厚結構，防止變形。
分塊設計：
如果花籃較大，可以分成籃體和手柄兩部分單獨打印，后期粘合。
手柄設計成中空結構，減輕重量并增加強度。
比例與尺寸：
根據需求確定尺寸，例如：直徑10cm（小型裝飾品）或更大（實際使用）。
考慮鏤空圖案的密度與整體結構的穩定性。
（3）文件檢查
確保模型是閉合的實體，沒有開口或非流形錯誤。
使用切片軟件（如Cura、PrusaSlicer）預覽模型，檢查是否有打印問題。
2. 材料選擇
（1）PLA（推薦新手）
優點：
易打印，不易翹曲。
環保無毒，適合室內使用。
表面光滑，適合精細鏤空結構。
缺點：
韌性較差，手柄部分可能容易斷裂。
（2）ABS（適合功能性需求）
優點：
強度高，適合承重結構（如花籃手柄）。
耐熱性好，可用于高溫環境。
缺點：
打印難度高，易翹曲，需要加熱床和封閉環境。
有刺激性氣味，需通風處理。
（3）其他材料
PETG：兼顧強度和易打印性，適合需要耐候性的戶外花籃。
木屑填充材料：模擬木質質感，適合復古風格花籃。
3. 3D打印參數設置
（1）通用參數
| 參數 | PLA | ABS |
|---|---|---|
| 層高 | 0.15-0.2mm | 0.2-0.25mm |
| 打印速度 | 40-60mm/s | 30-50mm/s |
| 填充率 | 10-20%（網格填充） | 15-25%（蜂窩狀填充） |
| 噴嘴溫度 | 190-220℃ | 230-250℃ |
| 熱床溫度 | 無需（可選加熱床） | 80-110℃（必須） |
| 支撐結構 | 可溶支撐或易拆支撐 | 易拆支撐或ABS-soluble支撐 |
（2）鏤空部分優化
支撐設置：
對于垂直鏤空部分（如花籃側壁），啟用支撐，避免懸空部分塌陷。
支撐密度設置為稀疏，后期易拆除。
切片角度：
調整模型角度，使鏤空部分的打印路徑更連貫，減少支撐使用。
4. 后處理與組裝
（1）去除支撐
使用鑷子或刀片小心拆除支撐結構，避免損壞模型表面。
對于A(yíng)BS模型，可用砂紙打磨支撐殘留。
（2）打磨與拋光
用400-800目砂紙輕輕打磨表面，去除層紋。
PLA模型可用醋酸或酒精擦拭，提升光澤度。
（3）分塊組裝
如果模型分塊打印，使用專用膠水（如PLA膠水或ABS膠）粘合。
確保接縫處緊密貼合，必要時用填充物填補縫隙。
（4）上色與裝飾
噴漆：選擇啞光或亮光漆，噴涂均勻。
丙烯顏料：手工繪制圖案，適合個性化設計。
嵌入LED燈：在花籃內部安裝LED燈帶，營造光影效果。
5. 常見問題與解決方案
（1）鏤空部分塌陷
原因：支撐不足或打印速度過快。
解決：增加支撐密度，降低打印速度，或調整模型角度。
（2）層紋明顯
原因：層高過大或填充率不足。
解決：減小層高（0.1mm以下），提高填充率至20%。
（3）模型翹曲
原因：熱床溫度不足或材料冷卻不均勻。
解決：?jiǎn)⒂眉訜岽?，打印完成后緩慢冷卻。
6. 創(chuàng )意拓展
主題設計：
中式古典花籃：加入云紋、龍鳳圖案。
歐式簡約風：幾何線條或藤蔓圖案。
自然主題：模仿花朵、樹葉形狀的鏤空。
功能擴展：
添加滴水孔，作為真實花籃使用。
內置香薰盒，散發香味。
通過以上步驟，你可以輕松制作出精美的鏤空花籃手板模型！如果需要更具體的設計或打印參數，可以提供更多細節，我會(huì )進一步幫你優化方案。
