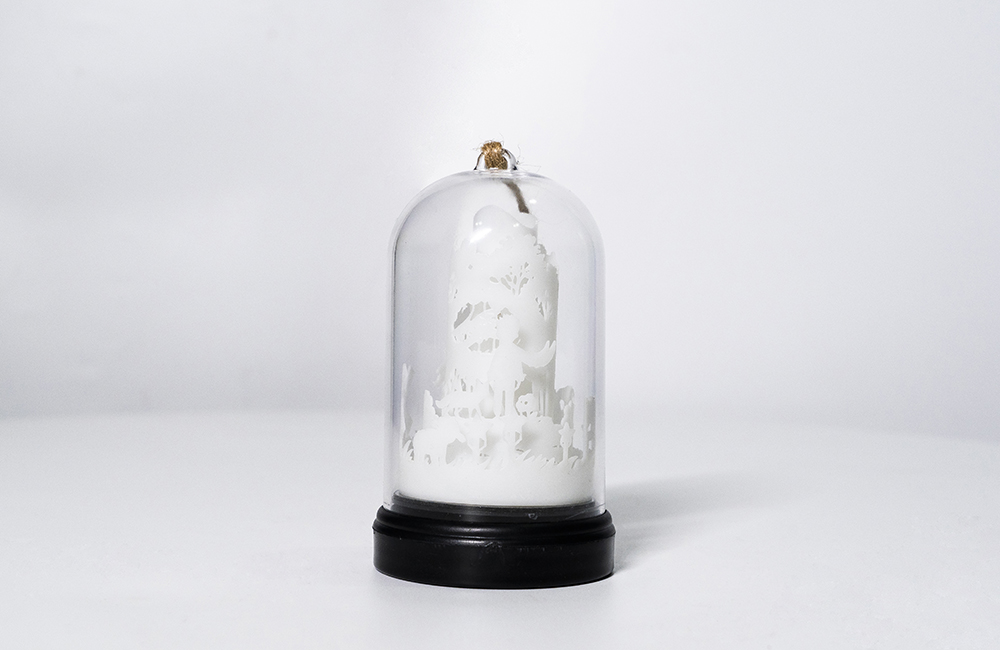

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 12cm*12cm*18cm
后處理: 噴油
案例介紹
制作3D打印氛圍燈手板模型需要結合設計、材料選擇、光源配置和后期處理等多個環節。以下是詳細的步驟和建議：
1. 設計階段
（1）軟件選擇
建模軟件：推薦使用 Fusion 360、SolidWorks、Blender 或 Tinkercad（適合新手）。
燈光模擬：可選 Keyshot 或 Cycles Render（Blender內置）模擬光照效果。
（2）結構設計
燈體外殼：
設計薄壁結構（壁厚建議1.5-2mm），避免過厚導致打印時間過長。
預留透光孔或花紋（如蜂窩、條紋、幾何圖案），增強光線擴散效果。
支持可拆卸結構（如磁吸底蓋、卡扣），方便安裝光源和更換電池。
光源布局：
使用 LED燈條 或 NeoPixel可尋址LED（支持多彩光效）。
設計反光槽或遮光結構，避免光線直射眼睛（如百葉窗式遮光片）。
電源設計：
集成電池倉（如CR2032紐扣電池、USB供電）或預留充電接口。
電路部分可單獨設計PCB板，嵌入模型內部。
（3）文件輸出
導出為 STL格式，檢查模型是否為流形（無破面）。
使用切片軟件（如?Cura、PrusaSlicer）設置打印參數。
2. 3D打印工藝
（1）材料選擇
透明/半透明材料：
樹脂（光固化SLA/DLP）：適合高精度透光模型，可打印復雜花紋。
磨砂PC/PMMA：適合霧面柔光效果，需薄壁打印。
PLA+磨砂劑：低成本方案，但透光性較差。
不透明材料：
ABS：耐高溫，適合拼接結構，可噴漆調色。
樹脂：適合光滑表面，可翻模復制。
（2）打印參數
| 材料 | 層高 | 噴頭溫度 | 熱床溫度 | 支撐結構 |
|---|---|---|---|---|
| 透明樹脂（SLA） | 0.05mm | – | – | 稀疏支撐 |
| 磨砂PLA | 0.2mm | 210℃ | 60℃ | 全支撐 |
| ABS | 0.25mm | 250℃ | 100℃ | 全支撐 |
（3）后處理
樹脂模型：
酒精清洗去除殘留樹脂。
紫外線二次固化（防止變脆）。
打磨拋光（從粗砂紙到細砂紙，最后用拋光膏）。
PLA/ABS模型：
拆除支撐后打磨毛刺。
可用醋酸蒸汽或平滑膏處理表面劃痕。
3. 光源與電路配置
（1）光源選擇
單色氛圍燈：
使用暖白色LED燈條（12V或USB供電）。
推薦色溫：2700K-3000K（接近燭光效果）。
多彩氛圍燈：
使用 WS2812 NeoPixel LED 或 APA102C（可編程RGB燈帶）。
通過Arduino或微控制器實現動態效果（如呼吸燈、流水燈）。
（2）電路設計
簡單方案：
電池盒（如3.7V鋰電池） + 微型開關 + LED燈條。
導線隱藏在模型內部，用熱熔膠固定。
智能方案：
使用 ESP8266/Arduino Nano 開發板，通過藍牙控制燈光。
添加光感傳感器，實現自動調光。
（3）安裝注意事項
光源與模型之間保留2-3mm間隙，避免過熱變形。
使用亞克力擴散板或磨砂PC片覆蓋光源，均勻散光。
4. 后期處理與組裝
（1）表面處理
噴漆：
使用啞光漆或半透明彩色漆（如藍色、紫色）營造漸變效果。
噴涂前用酒精擦拭表面，確保附著力。
貼膜/裝飾：
內貼鐳射膜或星空膜，增強光影效果。
外貼透明PVC膜保護表面。
（2）組裝
采用磁吸底座（如N35強磁鐵）或卡扣設計，方便更換電池。
電路部分用熱縮管包裹導線，防止短路。
5. 示例應用場景
床頭氛圍燈：
設計柔和的環形燈光，搭配暖白色LED，外殼用磨砂樹脂打印。
底部添加觸摸開關，支持三檔亮度調節。
節日裝飾燈：
打印圣誕樹、雪花等造型，內嵌彩色LED燈帶。
外殼用透明樹脂+磨砂處理，營造冰雪效果。
桌面擺件燈：
設計幾何鏤空結構（如立方體、球體），搭配N(xiāo)eoPixel燈帶。
通過程序實現呼吸燈、流水燈等動態效果。
6. 注意事項
散熱問題：
長時間點亮的LED需預留散熱孔或使用散熱膠。
電氣安全：
電池倉做好絕緣處理，避免正負極短路。
防水防塵：
若用于戶外，需密封接縫處（如用防水膠或硅膠圈）。
通過以上步驟，可以快速制作出兼具美觀和實用性的3D打印氛圍燈手板模型！如果需要更復雜的動態效果，可以聯系本站業務人員。
