国产91亚洲福利精品一区二区_国产综合成人久久大片91_国产成人精品久久综合_久久久91精品国产一区二区三区_91福利国产在线在线播放_日精品一区二区三区_中文字幕无码乱人伦在线_99久久无色码中文字幕免费

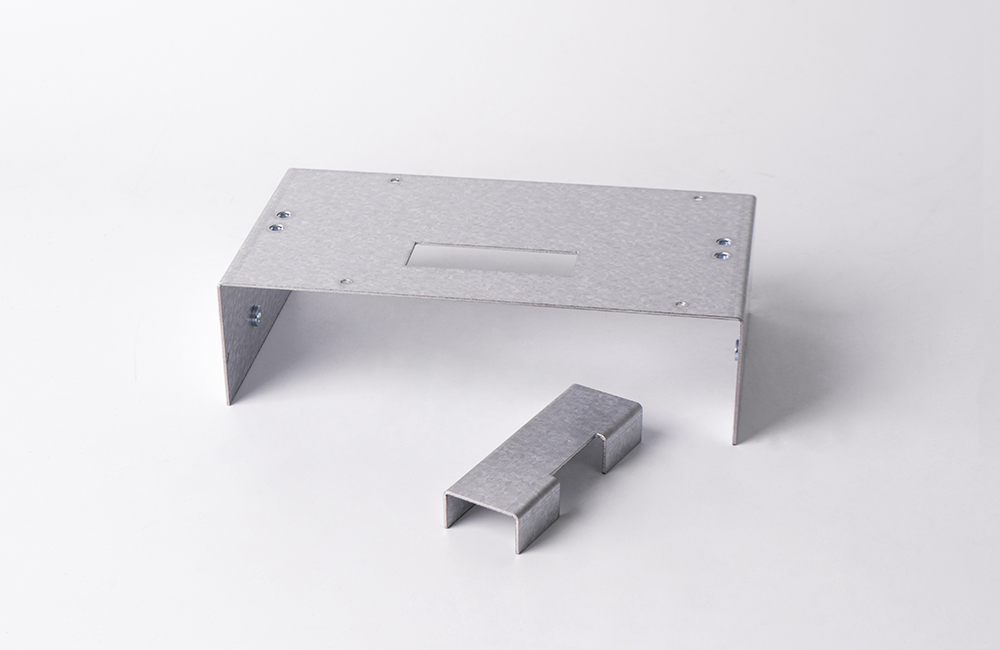

以下是鈑金加工鍍鋁鋅板去毛刺的常見(jiàn)方法及要點(diǎn)：

機械去毛刺方法

銼刀修整

操作方式：對于一些較小面積、局部明顯的毛刺，可以使用合適規格的銼刀（如扁平銼、半圓銼等）沿著(zhù)毛刺生長(cháng)的反方向輕輕銼去。在銼削時(shí)，要保持銼刀平穩，力度均勻，避免過(guò)度銼削損傷板材基體。例如，處理邊角處的小毛刺時(shí)，將銼刀與毛刺呈一定角度（一般30° – 60°左右），來(lái)回推銼，使毛刺逐漸被磨平。

注意事項：由于鍍鋁鋅板表面有鍍層，銼削過(guò)程中要注意控制力度，防止蹭掉過(guò)多鍍層影響防腐等性能；同時(shí)，要及時(shí)清理銼刀上的金屬屑，以免劃傷板材表面。

砂輪打磨

操作方式：選用粒度合適的砂輪（如粒度為60# – 120#的氧化鋁砂輪等），通過(guò)手持砂輪機或臺式砂輪機對毛刺部位進(jìn)行打磨。開(kāi)啟砂輪機后，將砂輪輕觸毛刺處，按照一定的軌跡緩慢移動(dòng)砂輪，使毛刺在高速旋轉的砂輪作用下被去除。比如對于板材邊緣的連續毛刺，可沿著(zhù)邊緣勻速來(lái)回打磨，確保打磨效果均勻。

注意事項：打磨時(shí)要控制好砂輪的進(jìn)給量，避免用力過(guò)大造成板材變形或鍍層大量脫落；并且要根據毛刺的粗細程度適時(shí)更換砂輪粒度，太粗的砂輪可能無(wú)法精細處理毛刺，太細的砂輪則效率過(guò)低，還容易堵塞。另外，打磨過(guò)程中要做好防護措施，佩戴護目鏡等，防止砂輪碎屑飛濺傷人。

銑削加工（針對較厚板材且毛刺規則的情況）

操作方式：如果鍍鋁鋅板厚度較大且毛刺分布有一定規律（例如沿切割邊緣均勻分布），可以利用銑床進(jìn)行去毛刺。將板材固定在銑床工作臺上，選擇合適的銑刀（如硬質(zhì)合金立銑刀等，刀具的刃口要鋒利且符合加工要求），調整好銑削參數（如切削速度、進(jìn)給量等），沿著(zhù)毛刺所在的位置進(jìn)行銑削，把毛刺從板材上銑掉。例如，對于切割后形成的較厚毛刺條，設置合理的轉速和進(jìn)給速度，使銑刀能精準地切除毛刺而不過(guò)多損傷板材本體。

注意事項：需要精確調整銑床的各項參數，確保加工精度，防止出現銑削過(guò)量或加工不到位的情況；同時(shí)，要保證銑刀的鋒利度，鈍化的銑刀不僅去毛刺效果差，還容易加大切削力，導致板材變形等問(wèn)題。而且加工完成后，要仔細檢查銑削部位，查看是否有殘留毛刺以及鍍層受損情況。

拋丸去毛刺（適用于批量生產(chǎn)、形狀規則的零件）

操作方式：把鍍鋁鋅板制成的鈑金零件放入拋丸設備中，通過(guò)拋丸器將丸粒（如鋼丸、不銹鋼丸等，丸粒大小根據零件尺寸和毛刺情況選擇，一般在0.5mm – 2mm左右）高速拋射到零件表面。丸粒撞擊零件，利用其沖擊力打掉毛刺，同時(shí)還能對零件表面起到一定的強化和清潔作用。例如，對于一批尺寸較小的鍍鋁鋅板連接件，在拋丸設備中設定合適的拋射角度（通常在30° – 90°之間調整）和拋射速度（一般速度在50m/s – 80m/s左右），讓丸粒均勻地覆蓋零件表面各個(gè)有毛刺的部位進(jìn)行去毛刺處理。

注意事項：要嚴格控制拋丸的工藝參數，若丸粒速度過(guò)高、拋射時(shí)間過(guò)長(cháng)，可能會(huì )打掉過(guò)多的鍍層，影響零件的外觀(guān)和防腐性能；另外，不同形狀、厚度的零件可能需要不同的拋丸參數，需要提前進(jìn)行試驗調試。拋丸后還要對零件進(jìn)行徹底的清理，去除殘留的丸粒以及因拋丸產(chǎn)生的灰塵等雜質(zhì)。

化學(xué)去毛刺方法

酸性溶液浸泡（需謹慎使用，防止腐蝕鍍層）

操作方式：可以配制適當濃度的酸性溶液（如稀鹽酸、稀硫酸等，但要嚴格控制濃度，例如稀鹽酸濃度可控制在5% – 10%左右），將帶有毛刺的鍍鋁鋅板部件浸泡在其中。酸性溶液會(huì )與毛刺處的金屬發(fā)生化學(xué)反應，溶解毛刺。浸泡時(shí)間要根據毛刺的嚴重程度以及溶液濃度來(lái)確定，一般從幾分鐘到十幾分鐘不等。例如，對于輕微毛刺的小型零件，在5%的稀鹽酸溶液中浸泡5分鐘左右，期間要適當晃動(dòng)溶液，使反應更均勻，之后取出零件用清水沖洗干凈，再進(jìn)行后續的中和、清洗等處理，防止殘留酸液繼續腐蝕零件。

注意事項：由于鍍鋁鋅板的鍍層在酸性環(huán)境下也容易受到腐蝕，所以這種方法要非常謹慎，必須嚴格控制酸液濃度、溫度以及浸泡時(shí)間，最好先在小樣上進(jìn)行試驗，確定不會(huì )對鍍層造成明顯損害且能有效去除毛刺的最佳條件；同時(shí)，操作時(shí)要配備良好的通風(fēng)設備，防止酸霧對人體造成傷害。

堿性溶液清洗（相對溫和但針對性稍弱）

操作方式：采用一定濃度的堿性溶液（如氫氧化鈉溶液，濃度可在5% – 15%左右），將鈑金件放入其中進(jìn)行清洗。堿性溶液能夠對一些疏松的毛刺起到一定的溶解和去除作用，尤其是對于那些因加工過(guò)程中產(chǎn)生的附著(zhù)不牢固的毛刺效果相對較好。浸泡或清洗時(shí)間大概在10分鐘 – 30分鐘左右，具體看毛刺情況，之后用清水充分沖洗零件，去除殘留的堿液，避免堿液殘留對鍍層產(chǎn)生不良影響。比如處理一些經(jīng)過(guò)簡(jiǎn)單沖壓成型后表面有少量毛刺的鍍鋁鋅板零件，用堿性溶液清洗后，再用軟布擦拭干凈，能有效改善表面質(zhì)量。

注意事項：堿性溶液同樣可能會(huì )對鍍層有一定影響，所以要把控好溶液濃度和處理時(shí)間；并且處理后要確保清洗干凈，防止堿液殘留引發(fā)后續的腐蝕等問(wèn)題。

熱能去毛刺方法（較少單獨使用，常配合其他方法）

火焰處理（適用于局部、較厚毛刺且對精度要求不高的情況）

操作方式：對于一些較厚的、頑固的毛刺，可以使用氧乙炔火焰等對毛刺部位進(jìn)行快速加熱，使毛刺受熱熔化后靠自身重力或者用工具輕輕去除。例如，在處理大型鍍鋁鋅板結構件上個(gè)別突出較明顯的毛刺時(shí)，將火焰對準毛刺根部，短暫加熱，當毛刺變軟發(fā)紅后，用鑷子等工具將其夾掉或者讓其自然掉落，然后對加熱部位進(jìn)行適當的冷卻和檢查，看是否有過(guò)熱影響周邊區域的情況。

注意事項：火焰溫度很高，操作時(shí)一定要小心，避免火焰長(cháng)時(shí)間停留在某一位置導致板材過(guò)熱變形甚至燒穿；同時(shí)要注意安全，防止火災以及熱氣灼傷等事故發(fā)生，并且在處理后要對加熱部位的性能變化（如鍍層是否受損、材料硬度是否改變等）進(jìn)行評估。

等離子去毛刺（精度相對較高但設備成本較高）

操作方式：利用等離子弧產(chǎn)生的高溫來(lái)熔化或蒸發(fā)毛刺。將鍍鋁鋅板鈑金件置于等離子設備的工作區域內，通過(guò)調整等離子弧的參數（如電流、電壓、氣體流量等），使等離子弧準確地作用在毛刺部位，瞬間的高熱量會(huì )使毛刺被去除。比如對于一些精密的鍍鋁鋅板電子元件外殼等鈑金件上的微小毛刺，可通過(guò)精細調控等離子設備，在不影響元件其他尺寸精度的前提下準確去除毛刺。

注意事項：等離子設備價(jià)格較貴，操作需要專(zhuān)業(yè)人員經(jīng)過(guò)培訓后進(jìn)行；同時(shí)，處理過(guò)程中要防止等離子弧對周邊不需要處理的區域造成損傷，并且要考慮處理后的表面質(zhì)量以及鍍層的完整性等問(wèn)題。

在實(shí)際的鈑金加工中，往往會(huì )根據鍍鋁鋅板的具體用途、毛刺的嚴重程度、生產(chǎn)批量等因素綜合選擇合適的去毛刺方法，或者多種方法結合使用，以達到理想的去毛刺效果同時(shí)保證產(chǎn)品質(zhì)量。
