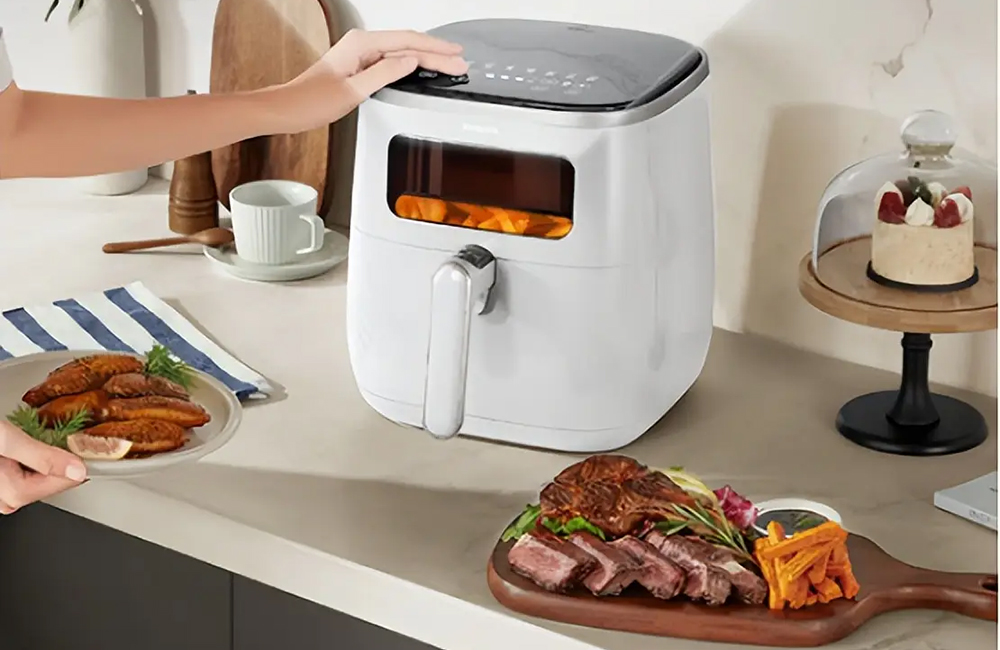

CNC 加工空氣炸鍋手板模型需兼顧外觀結構（如抽屜式炸籃、可視化窗口）、功能模擬（熱風循環路徑、溫度控制旋鈕）及安全性（防燙設計、電氣接口）。以下是從設計分析到后處理的全流程關鍵步驟及注意事項，結合材料選擇、加工工藝和功能性驗證展開說明：

一、結構拆解與加工前準備

1. 部件拆分策略

主體外殼：分為上蓋（含出風口）、機身（含控制面板）、底座（含進風口）三部分，便于分階段加工和裝配；

炸籃組件：炸籃本體、手柄、濾油網需單獨加工，其中濾油網可通過線切割或激光打孔實現密集網孔（孔徑 Φ1.5-2mm，孔距 3-4mm）；

可拆卸部件：如溫度旋鈕、電源開關等小零件，優先用數控車床加工軸類結構（如旋鈕柄），提高效率。

2. 材料選型與性能匹配

部件名稱	推薦材料	關鍵特性	加工優勢
機身外殼	ABS（黑色 / 耐高溫）	表面啞光質感，模擬量產塑料件	易切削，可通過火焰拋光提升光澤度
炸籃本體	鋁合金（6061-T6）	耐高溫（模擬油炸場景）、抗腐蝕	陽極氧化后表面硬度達 200HV，防刮擦
透明觀察窗	PMMA（亞克力）	透光率≥92%，便于觀察內部模擬場景	需用專用亞克力刀具（刃口 R0.2mm），防止崩裂
手柄與旋鈕	POM（賽鋼）	耐磨、絕緣性好，模擬金屬件手感	齒紋結構可通過滾花刀一次成型
散熱孔面板	不銹鋼（304）	耐高溫變形，支撐密集孔加工	薄板（厚度 1.2mm）需用背襯夾具固定

二、CNC 加工核心工藝步驟

1. 主體外殼加工（以機身為例）

裝夾方案：

底面用真空吸盤固定，側面用尼龍壓板壓緊（避免鋁合金劃傷），加工時預留 2mm 工藝凸臺便于定位；

出風口百葉窗結構（葉片角度 45°，間距 3mm）采用 “分層銑削”：先用 Φ3mm 立銑刀粗加工槽位，再用 Φ1mm 球頭刀精修葉片邊緣。

控制面板銑削：

按鍵凹槽深度 0.8-1.2mm，寬度比按鍵尺寸大 0.1mm，確保后期硅膠按鍵嵌入牢固；

液晶顯示屏安裝槽需精準匹配尺寸（公差 ±0.03mm），采用 “先銑削后研磨” 工藝保證平整度。

2. 炸籃組件加工

炸籃主體：

內壁防滑紋（間距 2mm，深度 0.3mm）用雕刻刀沿圓周方向銑削，進給速度降至 300mm/min，避免刀具磨損；

底部濾油網安裝槽（寬度 2.5mm，深度 1.5mm）需與濾油網邊緣嚴絲合縫，通過三坐標檢測槽寬精度。

手柄加工：

弧形手柄需用五軸 CNC 聯動加工，刀具路徑采用 “等高線 + 放射狀” 組合，確保曲面光滑過渡（表面粗糙度 Ra≤1.6μm）；

安裝孔（如 M4 螺紋底孔）需先鉆 Φ3.3mm 孔，再用擠壓絲錐攻牙，防止 POM 材料開裂。

3. 功能性結構處理

熱風循環模擬：

進風口（位于底座）與出風口（位于上蓋）需通過管道模型連通（內部用亞克力管模擬風道），管道轉彎處用 R5mm 圓弧過渡，減少氣流阻力；

模擬風扇葉輪可通過 3D 打印制作（材料 PLA），再嵌入 CNC 加工的電機安裝孔（孔徑 Φ8mm）。

溫度旋鈕傳動：

旋鈕內部齒輪（模數 0.5，齒數 12）用線切割加工，配合機身內的齒條結構（齒距 1mm），實現旋轉阻尼手感模擬；

阻尼彈簧安裝孔（直徑 Φ2mm）需垂直于旋鈕軸線，通過 CAM 軟件校驗刀具可達性。

三、后處理與功能性組裝

1. 表面處理強化仿真效果

鋁合金炸籃：

陽極氧化處理（膜厚 15μm）后，表面噴涂特氟龍涂層（厚度 0.05-0.1mm），模擬不粘效果；

手柄與炸籃連接處電鍍鎳層（厚度 3-5μm），增強金屬質感和防腐蝕性能。

ABS 機身：

火焰拋光處理外殼表面，消除刀紋并提升光澤度（粗糙度 Ra≤0.4μm）；

控制面板絲印按鍵標識（精度 ±0.1mm），采用 UV 油墨固化確保耐磨。

2. 功能性測試要點

炸籃抽拉手感：

導軌滑動阻力需控制在 5-8N（通過拉力計測量），間隙≤0.2mm，可通過研磨導軌接觸面或添加潤滑脂調整；

抽拉行程終點需有明顯卡頓感（模擬真實產品的鎖止機構），通過限位塊（POM 材質）加工實現。

電路模擬驗證：

電源接口處預留導線通道（直徑 Φ4mm），并銑削出接地標識凹槽（深度 0.5mm）；

模擬指示燈安裝孔（Φ3mm）需與 LED 燈珠嚴絲合縫，采用過盈配合（公差 + 0.02mm）防止脫落。

四、安全與細節優化

1. 防燙設計模擬

機身外殼與內部風道間距≥10mm（通過隔熱層模型體現），加工時在外殼內側銑削出隔熱筋（高度 2mm，間距 15mm）；

手柄表面做咬花處理（紋路深度 0.2mm），增加摩擦力防止打滑，咬花圖案可通過雕刻程序定制（如菱形紋）。

2. 裝配誤差控制

可拆卸部件（如炸籃、旋鈕）需制作檢具檢測配合精度：

炸籃插入機身的配合深度用通止規檢測（通規≥設計值，止規＜設計值 – 0.3mm）；

旋鈕旋轉時的軸向竄動≤0.1mm，通過調整彈簧墊片厚度修正。

五、常見問題與解決方案

問題類型	原因分析	解決措施
炸籃抽拉卡頓	導軌平行度超差	重新校準 CNC 機床 XY 軸垂直度（誤差≤0.02mm/m）
觀察窗透光率低	切割面崩裂產生毛邊	改用激光切割 PMMA，邊緣用 1200 目砂紙拋光
散熱孔毛刺殘留	不銹鋼硬度高導致刀具磨損	更換涂層硬質合金刀具（如 TiAlN 涂層），降低切削速度至 400mm/min
旋鈕阻尼感不足	齒輪嚙合間隙過大	補加工齒輪軸肩，調整嚙合深度 0.2-0.3mm

六、效率提升技巧

并行加工策略：

主體外殼粗加工時，同步用數控車床加工旋鈕、軸類零件，縮短整體周期；

多臺手板生產時，采用成組夾具（如通用真空吸盤底座），減少裝夾時間。

快速驗證方案：

復雜曲面（如頂部弧形外殼）先用3D打印制作原型件（材料 ABS），驗證裝配尺寸后再進行 CNC 加工，降低試錯成本；

濾油網等密集孔結構可先用激光切割鋁板制作樣板，確認孔位無誤后再編程加工。

通過以上流程，可確?？諝庹ㄥ?a href="http://www.wzjkqjsfz.com/">手板模型在 CNC 加工后實現外觀 1:1 還原、關鍵功能動態模擬（如炸籃抽拉、旋鈕調節）及安全結構驗證，為產品研發階段的用戶體驗測試和工程優化提供直觀依據。
