行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 塑料
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 100cm*80cm*150cm
后處理: 噴油
案例介紹

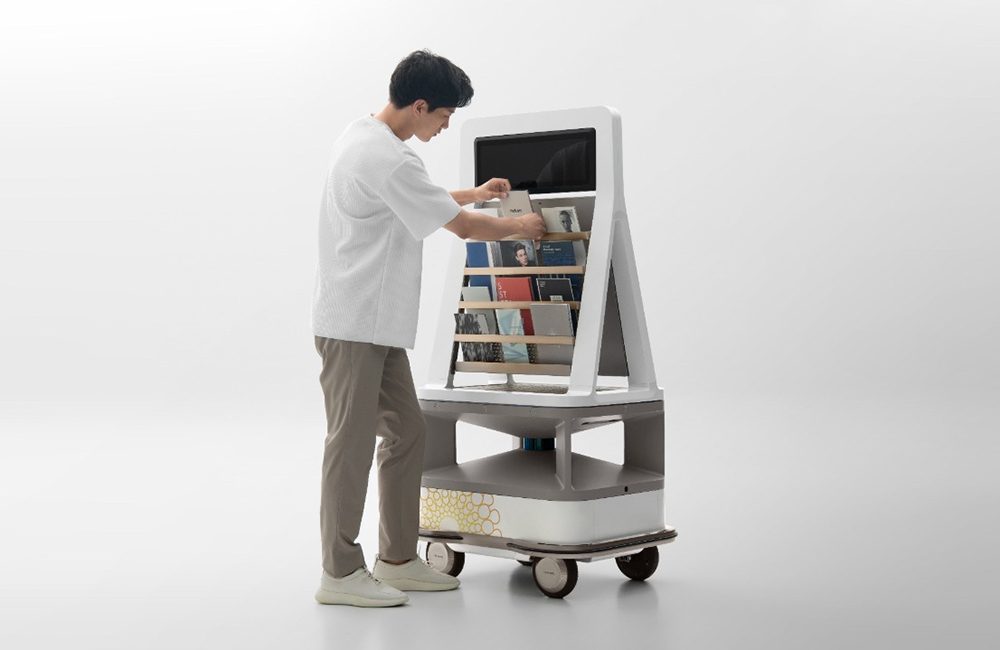

一、什么是 CNC 加工客服機器人手板模型？
CNC 加工（計算機數字控制加工）是一種通過編程控制機床（如銑床、車床、加工中心等）對金屬或非金屬材料進行精確切削的工藝。
客服機器人手板模型是指客服機器人的外觀或結構原型，用于驗證設計可行性、測試功能及優化外觀。
結合兩者：通過 CNC 加工技術制作客服機器人的手板模型，具備高精度、高表面質量的特點，常用于產品研發階段。
二、CNC 加工客服機器人手板模型的流程
設計建模
使用 3D 設計軟件（如 SolidWorks、Pro/E、UG 等）創(chuàng )建機器人手板的三維模型，需包含細節（如外殼曲面、傳感器安裝位、關節結構等）。
關鍵：模型需標注尺寸公差、表面粗糙度等加工要求。
材料選擇
常見材料：
塑料：ABS（易加工、成本低）、亞克力（透明、表面光潔）、尼龍（高強度、耐磨）。
金屬：鋁合金（輕量化、散熱好）、銅（導電 / 導熱性佳）、不銹鋼（高強度、耐腐蝕）。
依據：根據模型用途（外觀驗證 / 結構測試）選擇材料，如外觀件優先用 ABS，結構件可選鋁合金。
CNC 編程與加工
編程：將 3D 模型導入 CAM 軟件（如 Mastercam、Cimatron），生成機床可識別的 G 代碼，設定切削參數（轉速、進給量、刀具路徑等）。
加工：
裝夾材料毛坯至 CNC 機床，通過銑削、鉆孔、鏜孔等工序去除多余材料。
復雜結構（如曲面、內腔）需多軸聯動加工（如 3 軸 / 5 軸機床）。
后處理
表面處理：
打磨：去除刀痕，使表面光滑。
噴涂：噴油（實現顏色效果）、電鍍（提升金屬質感）、氧化（鋁合金表面硬化）。
絲?。禾砑?logo、文字標識。
組裝：將各零部件（如關節、傳感器模塊）裝配調試，驗證運動功能或接口匹配度。
三、CNC 加工手板模型的優勢
| 優勢 | 具體表現 |
|---|---|
| 高精度 | 公差可控制在 ±0.05mm 以?xún)?，適合復雜結構（如精密齒輪、傳感器安裝孔）。 |
| 高表面質量 | 無需額外處理即可達到光滑表面，適合外觀驗證。 |
| 材料適用性廣 | 支持多種金屬 / 非金屬材料，滿足不同功能需求（如強度、絕緣性、美觀度）。 |
| 生產效率高 | 一次編程可批量加工多個相同零件，適合小批量快速驗證。 |
| 可修改性強 | 若設計需調整，只需修改程序即可重新加工，降低試錯成本。 |
四、應用場景
產品研發階段
驗證客服機器人的外觀設計（如人機交互界面、機身比例）是否符合預期。
測試結構合理性（如關節活動范圍、內部電路板布局）。
客戶演示與市場調研
提供實物模型供客戶體驗，收集反饋優化設計。
用于展會(huì )、發布會(huì )展示，提前預熱市場。
功能測試
安裝傳感器、驅動模塊等，測試機器人的運動性能、避障功能等。
五、注意事項
設計可加工性
避免過度復雜的結構（如深窄槽、銳角），需符合 CNC 加工工藝限制（如刀具直徑、切削深度）。
建議與加工廠商提前溝通，優化模型以降低加工難度和成本。
成本控制
金屬材料成本高于塑料，復雜結構需更長加工時間，需平衡精度與預算。
工期規劃
簡單模型加工周期約 1-3 天，復雜模型（如多零件組裝）可能需 1 周以上，需提前預留時間。
六、案例參考
某客服機器人廠商：通過 CNC 加工鋁合金手板模型，驗證機身散熱結構，發現原設計通風孔位置不合理，調整后散熱效率提升 30%。
教育機器人研發：使用 ABS 手板模型進行兒童交互測試，根據握持手感優化機身曲面弧度，提升用戶體驗。
七、替代方案對比
| 工藝 | 優勢 | 劣勢 | 適用場景 |
|---|---|---|---|
| CNC 加工 | 高精度、表面質量好 | 成本較高、復雜內腔需拆件加工 | 結構 / 外觀要求高的模型 |
| 3D 打?。‵DM） | 成本低、快速成型 | 精度低、表面粗糙 | 初期概念驗證 |
| 硅膠復模 | 適合小批量復制 | 需先制作 CNC 母模，周期較長 | 批量外觀件驗證 |
如需進一步了解 CNC 加工手板模型的報價、加工廠商推薦或設計優化建議，可提供具體需求（如模型尺寸、材料、復雜度等），以便更精準解答！
