行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*8cm*4cm
后處理: 噴油
案例介紹

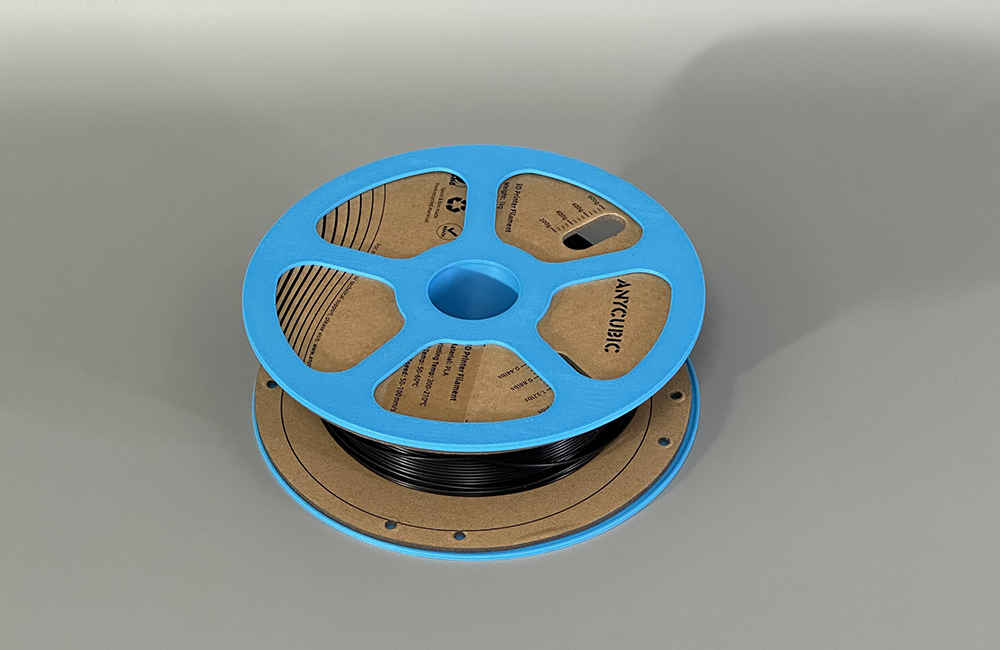

線纜卷手板模型主要用于線纜收納結構驗證、外觀設計測試或功能原型開發，需兼顧卷軸旋轉流暢性、線纜固定可靠性與便攜性。以下是從設計到成品的完整技術方案：
一、功能結構設計與三維建模
核心結構拆解
卷軸主體：
直徑：根據線纜長度設計（如收納 10 米線纜需卷軸直徑≥80mm）；
壁厚：2~3mm（FDM）或 1.5~2mm（SLA），內部空心減重。
旋轉組件：
中心軸孔：直徑 5~8mm，預留 0.2mm 公差（如軸孔 φ6mm，配合 φ5.8mm 金屬軸）；
軸承位：若需高順滑度，可嵌入 608 型微型軸承（外徑 22mm，內徑 8mm）。
線纜固定結構：
卡槽設計：邊緣開設寬度 3~5mm 的 U 型槽，用于線纜首端固定；
卡扣裝置：頂部添加可開合的塑料卡扣，防止線纜松脫。
建模關鍵要點
軟件選擇：
結構件：SolidWorks（精確繪制軸孔、軸承位）；
外觀紋理：Blender（雕刻防滑紋路或品牌 LOGO）。
細節優化：
卷軸邊緣倒圓角（R≥1mm），避免線纜磨損；
手柄處添加波浪形防滑紋（深度 0.5mm），提升握持感；
可拆分設計：將卷軸分為左右兩半，中間通過螺紋連接（螺距 1.5mm），便于線纜安裝。
二、打印工藝與材料選型
| 工藝類型 | 推薦材料 | 精度 | 適合場景 | 旋轉性能 |
|---|---|---|---|---|
| FDM（熔融沉積） | ABS/ASA | ±0.1mm | 功能驗證、低成本原型 | 中（需后處理軸孔） |
| SLA（光固化） | 剛性樹脂 | ±0.05mm | 高精度外觀模型、軸承位精密配合 | 高（直接成型光滑孔） |
| SLS（激光燒結） | 尼龍 12 | ±0.1mm | 耐磨損、高韌性卷軸（長期使用） | 高（自潤滑性好） |
| MJF（多射流熔融） | 尼龍 11 | ±0.1mm | 批量生產、抗沖擊需求 | 中（需拋光軸孔） |
材料對比與選擇：
ABS：強度高、耐溫性好（適合收納電源線），但軸孔需后期擴孔處理；
光敏樹脂：軸孔精度高（可直接配合軸承），但脆性大（避免大力摔落）；
尼龍：韌性好、自潤滑，適合頻繁旋轉的場景（如攝影器材線纜卷）。
三、切片參數與打印執行
關鍵切片設置（以 SLA 為例）
打印方向：
卷軸軸線垂直于打印平臺：確保軸孔圓柱度（誤差≤0.03mm）；
手柄朝上擺放：減少支撐對表面紋理的影響。
支撐策略：
軸孔內部添加傘狀支撐，支撐與孔壁接觸點直徑≤0.5mm；
線纜卡槽懸空部位添加點狀支撐，支撐角度 45°，避免壓塌槽口。
FDM 工藝特殊處理
軸孔打印：
層高設為 0.1mm（標準 0.2mm），提高孔壁光滑度；
開啟 “螺旋外壁” 模式，減少軸孔層間接縫。
翹邊預防：
平臺加熱至 110℃（ABS 材料），底面添加 “網格支撐”（接觸面積 30%），增強附著力。
四、后處理與功能強化
軸孔精密加工
FDM 打印件：
用 6mm 鉸刀手動鉸孔，去除層紋（轉速≤200rpm）；
孔壁涂抹二硫化鉬潤滑劑，降低旋轉阻力（摩擦系數從 0.3 降至 0.1）。
SLA 打印件：
酒精清洗后，用 1000 目砂紙輕拋軸孔，配合微型軸承壓入（過盈量 0.02mm）。
線纜固定結構優化
卡槽強化：
卡槽邊緣添加 0.5mm 厚的唇邊，防止線纜滑出；
熱壓嵌入金屬片（如 0.3mm 銅片），增加卡槽耐磨性。
外觀處理：
噴砂處理（50μm 玻璃珠）：增加手柄粗糙度（Ra 6.3μm），提升防滑性；
分色噴涂：卷軸主體灰色（RAL 7035），手柄區域橙色（RAL 2003），警示線纜收納區域。
功能測試
旋轉流暢度：
空轉測試：施加 0.1N?m 扭矩，旋轉圈數≥10 圈無卡頓；
負載測試：纏繞 5 米線纜后，旋轉阻力增加≤30%。
線纜固定力：
對固定的線纜施加 5N 拉力，持續 10 秒無松脫；
卡扣結構開啟 / 閉合壽命測試（≥1000 次循環無斷裂）。
五、設計避坑與成本優化
結構禁忌
軸孔與軸的公差配合需控制在 ±0.05mm，過松導致晃動，過緊無法旋轉；
線纜卡槽深度≥2mm，寬度需大于線纜直徑 0.5mm（如收納 φ3mm 線纜，卡槽寬 3.5mm）。
批量生產方案
手板驗證后，采用注塑成型量產：
3D 打印的線纜卷作為母模，制作鋁合金模具（型芯 / 型腔分離）；
量產成本較 3D 打印降低 60%，適合 1000 件以上訂單（模具費約 5000 元）。
模塊化設計
卷軸直徑設計為可替換式（如通過螺紋連接不同直徑的卷筒），適配不同長度線纜；
手柄處預留螺紋孔，可安裝掛鉤或背帶扣，拓展使用場景。
六、應用拓展案例
電子設備線纜管理：
SLA 打印透明樹脂線纜卷，內部嵌入 LED 燈帶，線纜收納狀態可視化，用于展會(huì )設備展示。
戶外電源線纜卷：
FDM 打印 ASA 材質卷軸（耐候性好），表面噴涂抗紫外線涂層，適配露營電源線纜收納。
醫療設備線纜卷：
SLS 打印尼龍卷軸，通過 ISO 10993 生物相容性測試，用于手術室設備線纜整理，可高溫滅菌。
通過 3D 打印技術，線纜卷手板模型可快速驗證收納結構的合理性，尤其適合小批量定制或多功能原型開發，相比傳統 CNC 加工節省 40% 的開發周期與成本。
