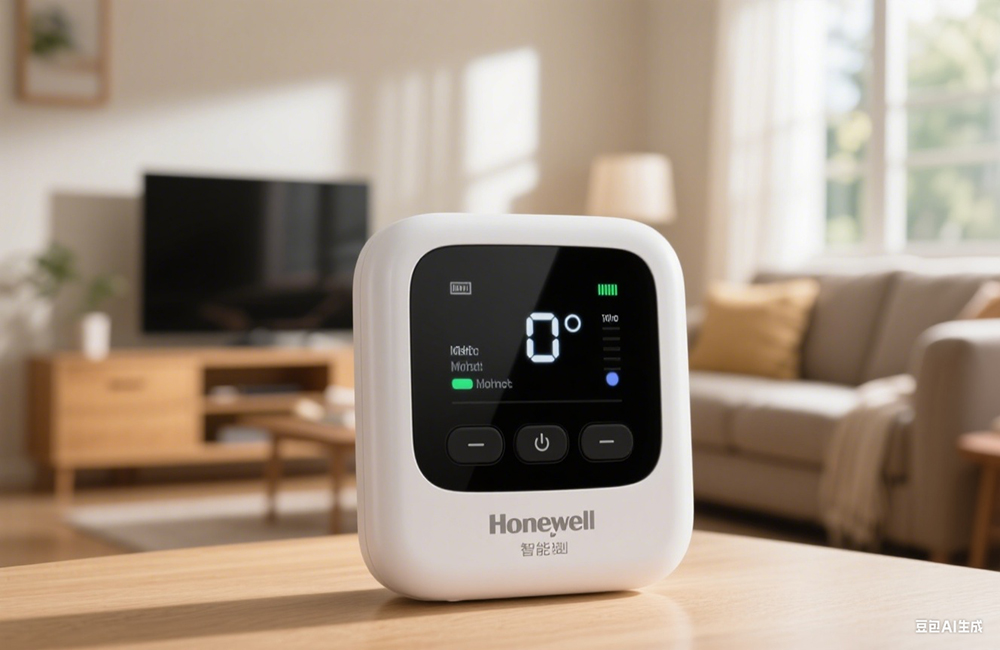

CNC加工智能溫控器手板模型是一種高精度、功能性的原型制作方式，適用于驗證溫控器的結構設計、傳感器精度、控制邏輯及用戶交互體驗。以下是詳細的技術流程和關鍵要點：

1. 設計階段

1.1 需求分析

功能定義：

核心功能：溫度監測、加熱/制冷控制、定時功能、遠程控制（如WiFi或藍牙）。

傳感器：高精度溫度傳感器（如NTC熱敏電阻或數字傳感器DS18B20）。

控制方式：觸摸屏、物理按鍵或手機APP控制。

輸出接口：繼電器輸出（控制加熱器或風扇）、PWM調光（用于LED顯示）。

顯示界面：LCD屏幕或LED指示燈顯示溫度、狀態等信息。

結構設計：

外殼：PC塑料或鋁合金（輕便、耐高溫）。

電路板腔體：內部安裝PCB板、傳感器、繼電器等元件。

接口部分：USB充電口、電源接口、傳感器探頭接口。

散熱設計：蜂窩狀散熱孔或散熱片（確保長時間工作穩定性）。

1.2 3D建模與工程圖

軟件選擇：使用SolidWorks、UG NX、Pro/E等軟件進行三維建模，生成零件圖（如外殼、電路板腔體、接口面板）和裝配圖。

關鍵設計點：

外殼分型：采用卡扣式結構，方便組裝和拆卸。

防水防塵：接口部分使用橡膠密封圈（如硅膠圈），防護等級達到IP54。

傳感器探頭安裝：探頭線纜通過專用通道引出，避免干擾。

散熱孔布局：均勻分布，避開電路板和傳感器位置。

2. CNC加工階段

2.1 機床與材料選擇

機床類型：

金屬外殼/腔體：使用加工中心（如哈斯、牧野）進行高精度加工。

塑料部件（如外殼、接口面板）：使用CNC雕刻機或3D打?。ㄝo助制造）。

材料準備：

外殼/腔體：PC塑料（絕緣性好、易加工）或鋁合金6061（強度高、散熱快）。

密封材料：硅膠墊圈、密封膠（如耐高溫RTV硅橡膠）。

電路板：FR4板材（制作PCB原型）或直接采購成品PCB。

2.2 編程與刀具路徑

G代碼編程：

使用Mastercam、PowerMill等CAM軟件生成刀具路徑：

粗加工：大直徑平底刀（Φ8-10mm）快速去除余量。

精加工：球頭刀或錐度刀加工外殼內壁（公差±0.05mm）。

接口孔加工：鉆孔后攻絲（如M4螺紋），確保接口固定牢固。

散熱孔加工：小直徑刀具（Φ1mm）鉆孔，均勻分布。

刀具選擇：

金屬加工：硬質合金刀具（轉速10000-15000rpm，進給率0.1mm/齒）。

塑料加工：高速鋼刀具（低速高進給，避免熔化）。

2.3 加工注意事項

固定與定位：

金屬腔體用虎鉗或真空吸附固定，防止振動。

塑料外殼需使用軟爪或治具固定，避免變形。

精度控制：

外殼平面度誤差≤0.1mm，確保電路板安裝平整。

接口孔位置度誤差≤±0.05mm，確保插頭配合緊密。

3. 電子系統與功能集成

3.1 電路設計

硬件選型：

主控芯片：STM32系列（如STM32F103）或ESP32（集成WiFi/藍牙）。

傳感器：NTC熱敏電阻（模擬信號）或DS18B20（數字信號）。

輸出器件：繼電器（控制加熱器）和MOS管（PWM調光）。

顯示模塊：SPI接口LCD屏幕（如ST7735）或LED指示燈。

電路布局：

PCB板設計為雙層或四層板，優化布線（如模擬信號與數字信號隔離）。

傳感器探頭線纜長度預留1米，方便測試。

3.2 功能實現

溫度采集：

編寫ADC采樣程序（如STM32的HAL庫），將傳感器信號轉換為溫度值。

校準傳感器（如冰水混合物校準NTC，或DS18B20工廠校準）。

控制邏輯：

設定溫度范圍（如0-100℃），通過PID算法調節加熱/制冷設備。

定時功能（如倒計時或定時開關機）。

遠程控制：

通過ESP32或WiFi模塊連接手機APP（如MQTT協議），實現遠程監控。

藍牙模塊（如HC-05）支持近距離控制。

3.3 組裝與調試

電路板安裝：

將PCB板固定在腔體內，使用螺絲或卡扣固定。

傳感器探頭通過專用通道引出，接口部分用密封膠固定。

功能測試：

溫度精度測試：用標準溫度計對比，誤差≤±0.5℃。

控制響應測試：設定目標溫度，檢查繼電器或PWM輸出是否正常。

遠程控制測試：通過APP或藍牙發送指令，驗證功能一致性。

4. 外觀與結構優化

4.1 外觀處理

表面處理：

PC塑料外殼：噴油處理（如啞光黑）或激光刻字（標注品牌或參數）。

鋁合金外殼：陽極氧化（防腐蝕）或噴砂處理（防滑）。

細節修復：

填補CNC加工痕跡（如用膩子填補微小凹坑）。

邊緣倒角處理（避免割手）。

4.2 結構優化

輕量化設計：在非承重區域開孔（如外殼背部蜂窩狀散熱孔）。

防水防塵：接口部分加橡膠密封圈，防護等級達到IP54。

散熱設計：增加散熱片（如鋁合金鰭片）或優化散熱孔布局。

5. 小批量驗證與迭代

5.1 復模生產

通過鋁合金壓鑄或樹脂澆筑制作少量樣件，驗證工藝可行性。

測試不同材料對信號干擾的影響（如金屬外殼需接地屏蔽）。

5.2 迭代改進

根據測試結果調整設計：

優化傳感器位置（如靠近發熱源）。

改進散熱結構（如增加散熱片厚度）。

升級控制算法（如提高PID響應速度）。

6. 關鍵注意事項

電磁兼容性（EMC）：

電路板添加屏蔽罩（如金屬罩），避免射頻干擾。

電源線使用濾波器（如共模電感），減少噪聲。

安全性：

繼電器輸出端加保險絲（如250V/1A），防止過流損壞。

外殼材料通過阻燃測試（如UL94 V-0級）。

用戶體驗：

觸摸屏靈敏度優化（如增加電容屏或電阻屏）。

APP界面簡潔，支持多語言切換。

通過CNC加工制作的智能溫控器手板模型，可精準驗證結構設計、傳感器精度、控制邏輯及用戶交互體驗，為后續量產提供可靠數據支持。
