行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*2cm*5cm
后處理: 噴油
案例介紹

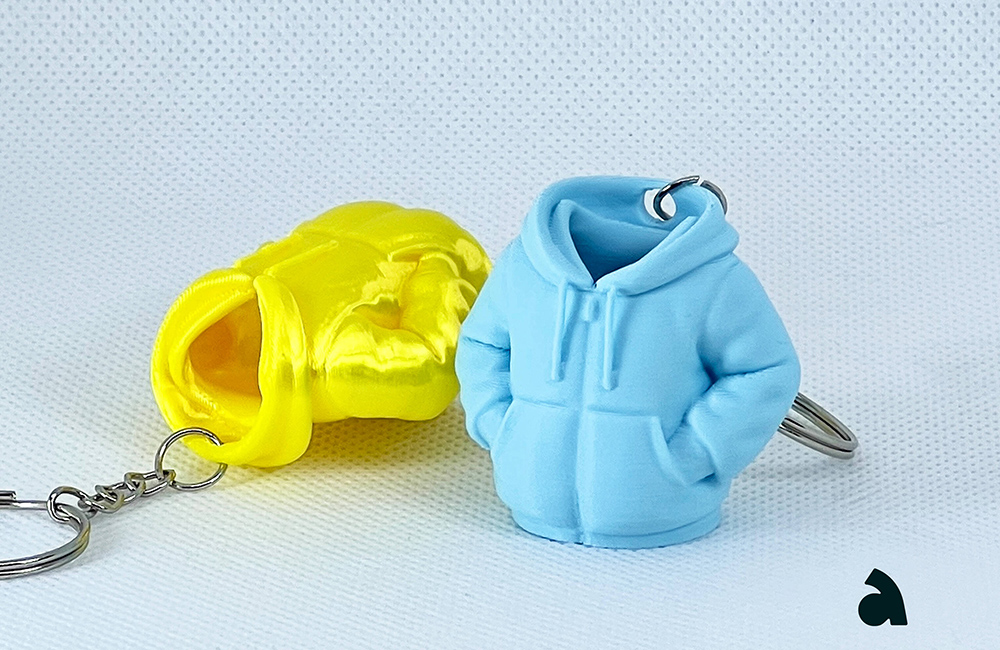

3D打印吊墜手板模型融合個性化設計與精細工藝，可實現從創(chuàng )意概念到實體原型的快速落地，適用于珠寶定制、文創(chuàng )禮品等場景。以下是從設計到成品的完整技術路徑：
一、設計定位與核心要素
功能與場景分類
裝飾性吊墜：側重外觀美學，如幾何造型、生肖圖案、字母縮寫；
功能性吊墜：集成磁吸、發光、存儲等功能（如內嵌 U 盤、藥盒）；
紀念性吊墜：嵌入照片、毛發等信物，或雕刻特殊日期 / 坐標。
三維建模關鍵參數
尺寸控制：
常規尺寸：20×30×5mm 以?xún)?，重量?0g；
吊孔直徑：≥2mm，孔壁厚度≥1.5mm（防止斷裂）。
細節精度：
文字雕刻：筆畫寬度≥0.3mm，深度 0.2-0.5mm；
鏤空圖案：最小孔徑≥1mm，連接處寬度≥1mm（如心形鏤空邊緣）。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 精度 | 適合場景 | 表面效果 |
|---|---|---|---|---|
| SLA（光固化） | 光敏樹脂 | ±0.05mm | 高精度細節（如微雕文字） | 光滑，可拋光至鏡面 |
| FDM（熔融沉積） | PLA/ABS | ±0.1mm | 低成本原型、功能性測試 | 有層紋，需后處理 |
| 金屬 3D 打?。⊿LM） | 不銹鋼 / 銀 / 金 | ±0.05mm | 高端定制、貴金屬首飾 | 金屬光澤，可電鍍或拋光 |
| MJF（多射流熔融） | 尼龍 12 | ±0.1mm | 耐磨損吊墜（如戶外場景） | 表面磨砂，可染色 |
材料特性?xún)?yōu)化案例：
透明樹脂吊墜：添加 0.05% 熒光顏料，紫外線照射后呈現漸變光暈；
銀合金吊墜：SLM 打印后手工拋光，表面粗糙度 Ra≤0.8μm，接近傳統銀飾質感。
三、切片參數與打印優化
SLA 工藝關鍵設置（以 20mm 吊墜為例）
打印方向：
吊孔軸線垂直于平臺，確?？妆诠饣ㄖ睆焦睢?.03mm）；
浮雕面朝上，減少支撐對表面紋理的影響。
支撐策略：
鏤空部位添加直徑≤0.8mm 的點狀支撐，接觸點位于非裝飾面；
薄片結構（厚度≤1mm）底部使用網狀支撐，密度 20%。
FDM 工藝特殊處理
吊孔打印：
層高設為 0.1mm，開啟 “螺旋外壁” 模式，提升孔壁光潔度；
打印后用對應直徑鉸刀手工擴孔，去除毛邊（如 2mm 吊孔用 2mm 鉸刀）。
四、后處理與裝飾工藝
表面精細化處理
去支撐與打磨：
SLA 樹脂件：用手術刀切除支撐后，依次用 800 目、1500 目、2000 目砂紙拋光；
金屬件：電解拋光（電壓 10V，時間 3 分鐘），粗糙度從 Ra 10μm 降至 Ra 1μm。
色彩與質感加工：
樹脂吊墜：
浸染染色：丙酮 + 色精溶液（濃度 5%）浸泡，實現透明漸變效果；
滴膠封層：覆蓋 0.3mm 厚 UV 膠，提升光澤度與耐磨性；
金屬吊墜：
PVD 鍍膜：鍍玫瑰金（厚度 0.1μm），鹽霧測試≥500 小時不褪色；
激光雕刻：刻制 0.1mm 深微縮文字（如二維碼、經緯度）。
功能組件集成
磁吸設計：
內部嵌入直徑 2mm 釹鐵硼磁鐵，實現雙吊墜吸附（吸力≥0.5N）；
發光功能：
預埋 0603 規格 LED 燈珠，搭配 CR1220 紐扣電池倉（厚度 2mm），續航≥72 小時。
強度測試
吊孔拉力：施加 10N 拉力持續 10 秒，孔壁無裂紋；
耐磨測試：橡皮擦來回摩擦表面 100 次，色彩無脫落。
五、設計避坑與成本控制
結構禁忌
吊孔與主體連接部位寬度≥3mm，避免懸掛時斷裂；
鏤空圖案最小孔徑≥1.5mm（FDM）或 1mm（SLA），防止打印失敗。
小批量生產方案
手板驗證后，采用硅膠復模復制 50-200 件：
3D打印原型制作分片硅膠模具（分型面避開裝飾面）；
灌注透明PU樹脂，成本較3D打印降低 50%，單件成本≤10 元。
模塊化設計
吊墜主體與吊環分離：吊環統一為不銹鋼材質，主體可更換不同造型；
預留螺紋孔（M1.6），便于后期加裝掛件（如寶石、鈴鐺）。
六、應用場景與創(chuàng )新案例
個性化禮品：
SLA 打印透明樹脂吊墜，內部封裝干花與姓名縮寫，表面噴啞光清漆，作為情侶紀念品；
成本：材料 + 后處理≈30 元 / 件，生產周期 24 小時。
企業定制：
SLM打印不銹鋼吊墜，雕刻公司LOGO與二維碼，掃碼跳轉品牌官網；
表面處理：噴砂 + 電鍍金色，配套皮質掛繩，用于商務贈品。
文化衍生品：
3D打印博物館文物縮小版吊墜（如三星堆面具局部），采用青銅色 SLM 金屬打印，限量發行附收藏證書。
七、安全與合規
兒童吊墜吊孔直徑≤5mm（防誤吞），材料通過 EN71-3 重金屬檢測；
金屬吊墜若含鎳元素，需進行鎳釋放測試（≤0.5μg/cm2/ 周），避免過敏。
通過3D打印技術，吊墜手板模型可實現從創(chuàng )意到量產的高效轉化，尤其適合電商定制、文旅文創(chuàng )等小批量多品種場景，相比傳統沖壓工藝節省70%開模成本。
