行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*10cm*30cm
后處理: 噴油

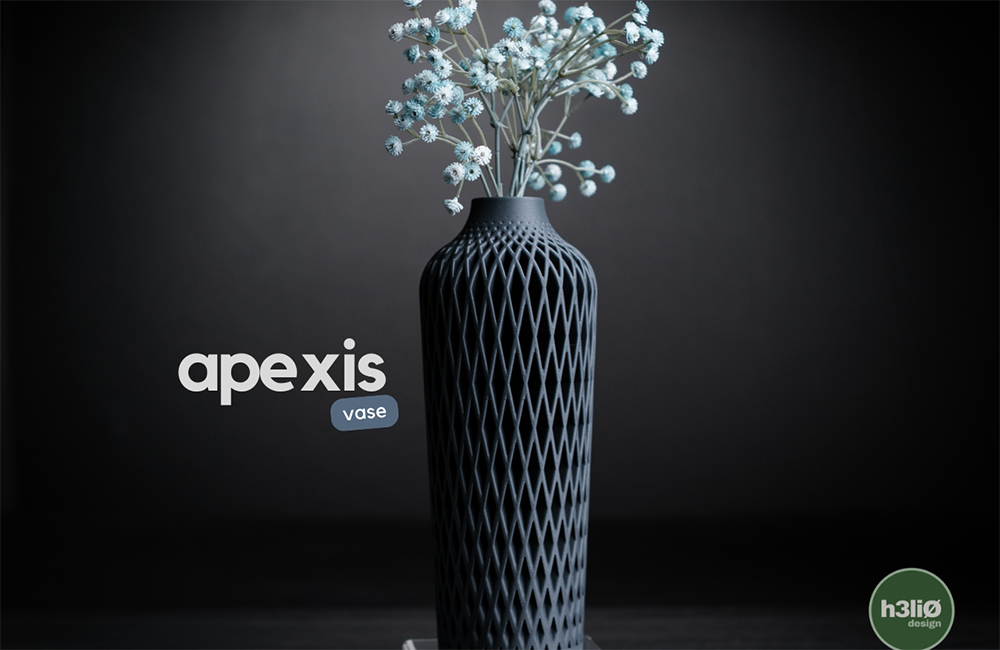

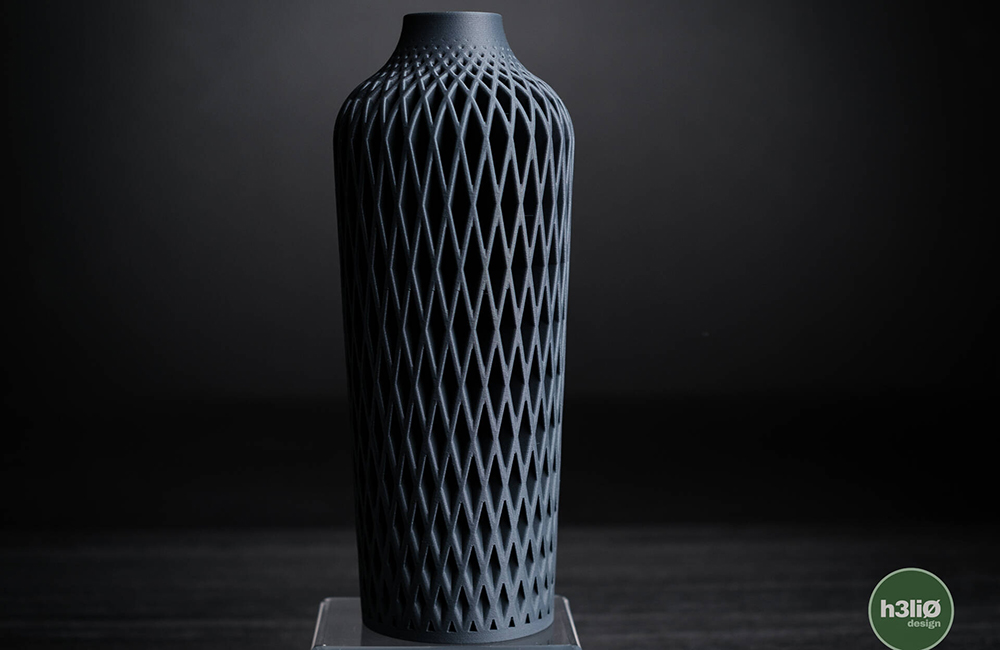

案例介紹
一、設計階段
概念設計
首先，需要明確花瓶的設計理念。例如，考慮花瓶的形狀（如圓柱形、方形、異形等）、尺寸（高度、直徑等）、用途（是用于插鮮花還是作為裝飾擺件）以及風格（現代簡約、復古華麗等）?？梢允掷L一些簡單的草圖來初步構思花瓶的外觀。
研究市場上現有的花瓶款式，獲取靈感，同時避免與已有的專利設計產生沖突。
3D建模
選擇建模軟件：常用的3D建模軟件有Fusion 360、SolidWorks、Blender等。對于初學者來說，Fusion 360是一個不錯的選擇，它有相對友好的用戶界面和豐富的教程資源；SolidWorks在機械設計領域應用廣泛，功能強大；Blender則是開源免費的軟件，在創(chuàng )意設計方面有獨特的優勢。
創(chuàng )建基礎形狀：以圓柱形花瓶為例，在建模軟件中，可以通過創(chuàng )建圓柱體作為花瓶的主體。在軟件中設置好圓柱體的半徑和高度參數，這些參數可以根據之前的設計概念來確定。如果設計的是異形花瓶，可能需要使用多種基本幾何形狀進行組合或者利用軟件的曲面建模工具來構建復雜的形狀。
細節設計：添加花瓶的細節部分，如瓶口的造型（可以是平口、擴口或者縮口）、瓶身的紋理（如雕刻花紋、線條等）。對于紋理，可以使用軟件中的雕刻工具或者圖案填充功能來實現。如果需要在花瓶表面添加文字或標志，也可以在這個階段進行設計。
檢查和修正模型：在完成建模后，需要檢查模型的完整性和準確性。檢查是否有破面、重疊面等錯誤，同時從不同角度觀察模型，看是否符合設計意圖。對發現的問題及時進行修正，確保模型的質量。
二、切片處理
選擇切片軟件
常見的切片軟件有Cura、Slicer等。這些軟件的作用是將3D模型切成一層一層的薄片，以便3D打印機能夠逐層打印。不同的切片軟件可能有不同的參數設置選項和功能特點。
導入模型
將設計好的3D花瓶模型文件（通常是.stl格式）導入到切片軟件中。切片軟件會(huì )顯示模型的預覽圖，并且可以對模型進行縮放、旋轉等操作，以便更好地查看和設置參數。
設置切片參數
層高：層高是指每一層打印材料的厚度，它直接影響打印的精度和速度。較小的層高可以獲得更精細的打印效果，但打印時間會(huì )更長。對于花瓶手板模型，一般層高可以設置在0.1 – 0.3毫米之間。
填充密度：填充密度決定了模型內部填充材料的多少。如果填充密度過高，會(huì )增加打印時間和材料消耗；如果過低，可能會(huì )影響模型的強度。對于花瓶這種主要是外觀展示的手板模型，可以適當降低填充密度，例如設置在10% – 30%左右，采用蜂窩狀或者網格狀的填充方式。
打印速度：打印速度會(huì )影響打印質量和效率。速度過快可能導致打印線條不整齊、材料堆積不均勻等問題。一般來說，根據3D打印機的型號和性能，打印速度可以設置在30 – 60毫米/秒之間。
溫度設置：根據使用的3D打印材料（如PLA、ABS等），設置合適的打印溫度。PLA材料的打印溫度一般在180 – 220℃之間，ABS材料的打印溫度較高，在230 – 260℃之間。同時，還需要設置熱床溫度，以保證打印的第一層能夠很好地附著在打印平臺上。PLA材料的熱床溫度可以設置在50 – 70℃，ABS材料可以設置在80 – 110℃。
其他參數：還可以設置打印起始位置、支撐結構（如果模型有懸空部分，需要添加支撐結構來防止打印過程中模型變形）等參數。
生成G – code文件
在完成切片參數設置后，切片軟件會(huì )將3D模型轉換為G – code文件。G – code是一種數控機床編程代碼，3D打印機可以讀取和執行這些代碼來進行打印。生成的G – code文件可以保存到存儲設備（如U盤）或者直接通過網絡(luò )傳輸到3D打印機。
三、3D打印
準備3D打印機
檢查3D打印機的噴頭、打印平臺、送料機構等部件是否正常。確保噴頭沒有堵塞，打印平臺平整干凈，送料順暢。
根據切片軟件中設置的溫度參數，預熱3D打印機的噴頭和熱床。等待溫度達到設定值后，將打印材料（如PLA絲材）送入噴頭，使其熔化并能夠在噴頭中順利擠出。
加載G – code文件
將生成的G – code文件傳輸到3D打印機。如果是通過U盤傳輸，將U盤插入3D打印機的USB接口，然后在打印機的操作界面中找到文件并加載；如果是通過網絡(luò )傳輸，確保3D打印機和計算機處于同一網絡(luò )環境中，按照打印機的操作說明進行文件傳輸和加載。
開始打印
在3D打印機的操作界面中，選擇開始打印選項。打印機會(huì )根據G – code文件中的指令，開始逐層打印花瓶模型。在打印過程中，可以觀察到噴頭在打印平臺上按照預定的路徑移動，將熔化的材料一層一層地堆積起來，逐漸形成花瓶的形狀。
打印過程中要注意觀察打印機的工作狀態，確保打印順利進行。如果出現噴頭堵塞、材料纏繞、模型翹邊等問題，需要及時暫停打印，解決問題后才能繼續打印。
四、后處理
去除支撐結構（如果有）
如果打印過程中添加了支撐結構，在打印完成后需要將其去除?？梢允褂描囎?、剪刀等工具小心地將支撐結構從花瓶模型上取下。注意不要損壞模型的表面。
打磨和拋光（可選）
檢查花瓶模型的表面，可能會(huì )存在一些微小的瑕疵或者層紋?？梢允褂蒙凹垖δＰ捅砻孢M(jìn)行打磨，從粗砂紙（如100 – 200目）開始，逐漸過渡到細砂紙（如1000 – 2000目），使模型表面更加光滑。
對于一些對表面質量要求較高的花瓶模型，還可以進行拋光處理?？梢允褂脪伖飧嗪蛼伖獠?，按照一定的方向對模型表面進行拋光，使模型表面具有光澤。
上色（可選）
根據設計需求，可以對花瓶模型進行上色?？梢赃x擇噴漆、涂抹顏料等方式。如果選擇噴漆，需要注意在通風良好的環境下進行，并且要均勻地噴涂，避免出現流掛等問題。如果使用顏料涂抹，可以使用軟毛刷或者海綿等工具，仔細地將顏料涂抹在模型表面，以達到理想的顏色效果。
