手板模型（Prototype Model）是指通過手工或機械加工制作的產品原型，用于驗證產品設計的外觀、結構、功能等，是產品開發過程中的關鍵步驟。以下是關于手板模型的詳細介紹：

一、手板模型的定義

手板模型是根據產品設計圖紙或3D數據，通過3D打印、CNC加工、手工制作等方式制作的實物模型。它主要用于在量產前驗證設計的可行性，避免直接開模的風險和成本。

二、手板模型的作用

驗證外觀設計：

檢查產品的造型、比例、顏色、表面處理（如噴涂、電鍍）是否符合預期。

示例：消費電子外殼的弧度、汽車車身的線條、家電面板的質感。

測試結構與功能：

驗證裝配是否合理（如卡扣、螺絲孔、鉸鏈）。

測試功能性（如按鍵手感、機械運動、電路集成）。

示例：手機支架的承重能力、無人機螺旋槳的平衡性。

市場展示與溝通：

提前展示產品效果，用于招商、客戶提案或宣傳。

幫助團隊、客戶、供應商之間直觀溝通設計意圖。

優化設計：

通過實物測試發現設計缺陷（如干涉、強度不足），并改進方案。

為量產模具開發提供參考，減少試錯成本。

三、手板模型的分類

按制作工藝：

3D打印手板：使用SLA、SLS、FDM等技術快速制作，適合復雜形狀。

CNC加工手板：通過數控機床加工金屬或塑料，精度高，適合功能性測試。

手工制作手板：用泡沫、黏土、油泥等材料手工雕刻，成本低但精度低。

鈑金手板：用于金屬外殼（如機柜、機箱）的快速制作。

按用途：

外觀手板：驗證產品造型、顏色、表面處理（如電鍍、噴涂）。

結構手板：測試裝配、運動機構、承重等性能。

功能手板：驗證電子設備、機械結構的功能可行性。

四、手板模型的制作流程

需求分析：

根據產品設計圖紙或3D模型，明確手板的材料、尺寸、精度要求。

模型制作：

3D打印：將3D模型導入打印機，選擇材料（如樹脂、尼龍、金屬粉末）進行打印。

CNC加工：導入G代碼，通過數控機床切割金屬或塑料板材。

手工制作：用黏土、泡沫板等材料手工雕刻，或拼接模塊化組件。

后處理：

打磨、拋光、噴漆、電鍍等表面處理。

組裝零件，添加裝飾或標識。

測試與優化：

驗證外觀、結構、功能是否符合預期。

根據測試結果調整設計，優化手板。

五、手板模型 vs 量產模具

對比項	手板模型	量產模具
目的	驗證設計，少量制作	批量生產
材料	樹脂、塑料、金屬（非量產）	鋼、硬質合金等
成本	低（幾百到幾千元）	高（幾萬元到幾十萬元）
周期	短（幾天到幾周）	長（數周到數月）
精度	中等（±0.1mm~±0.5mm）	高（±0.01mm~±0.1mm）

六、手板模型的應用場景

消費電子：手機外殼、耳機、智能手表等產品的外觀和功能驗證。

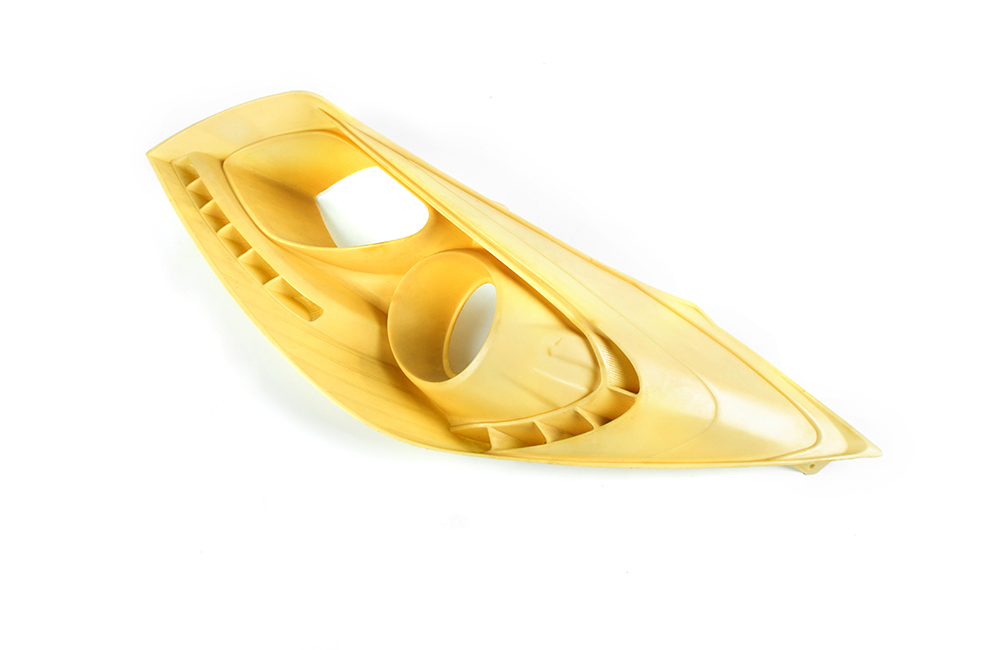

汽車配件：儀表盤、車燈、內飾件的裝配測試。

醫療器械：設備外殼、手柄的人機工程學驗證。

工業設備：機箱、按鍵、傳動結構的功能性測試。

文創(chuàng )產品：玩具、模型、工藝品的造型確認。

七、手板模型的注意事項

材料選擇：

外觀手板：優先選用易打磨、易上色的材料（如樹脂、ABS）。

功能手板：根據需求選擇金屬（如鋁合金、不銹鋼）或高性能塑料（如PC、PA）。

精度控制：

3D打印手板誤差較大，CNC加工手板誤差較小。

標注關鍵尺寸（如孔位、裝配間隙），避免縮水或變形。

表面處理：

如需電鍍、噴涂等工藝，需提前告知手板廠，預留處理時間。

保密協議：

如果涉及未發布產品，需與手板廠簽訂保密協議，防止設計泄露。

八、總結

手板模型是產品開發中不可或缺的環節，既能幫助設計師快速驗證想法，又能為企業節省開發成本。根據需求選擇合適的手板類型（3D打印、CNC、手工等），并注重細節處理，可以大幅提升產品開發效率！
