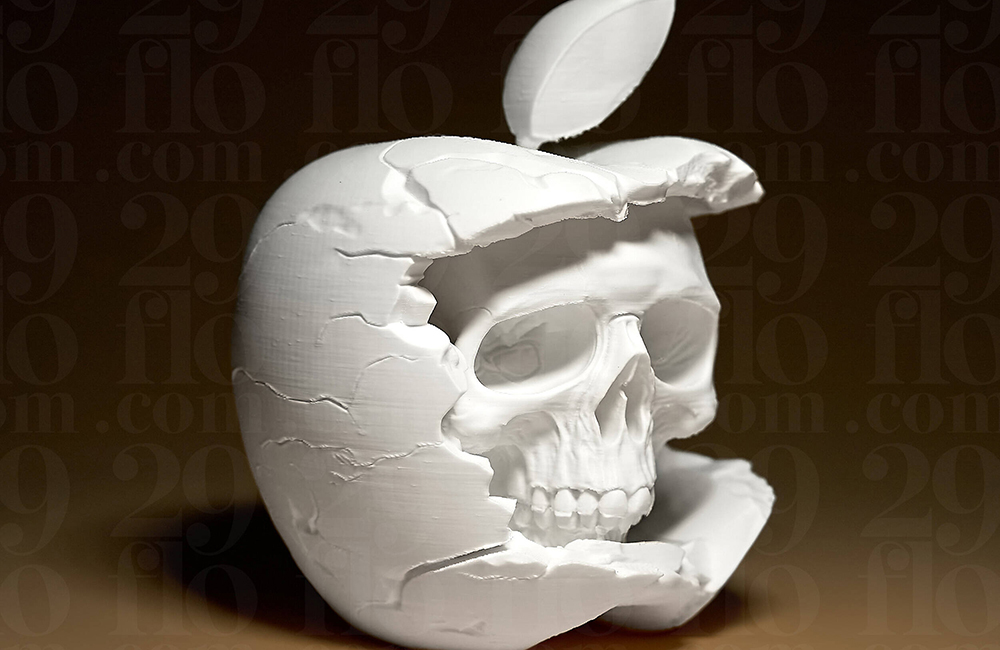

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 13cm*13cm*15cm
后處理: 噴油
案例介紹
3D 打印頭骨手板模型廣泛應用于醫學教學、考古研究、影視道具及藝術創(chuàng )作，其精度要求與功能需求差異顯著。以下從解剖還原到創(chuàng )意設計的完整技術路徑，兼顧科學準確性與工藝可行性：
一、頭骨類型與建模要點
解剖學頭骨（醫學 / 考古）
結構參數：
成人顱骨：顱全長 180-200mm，顱寬 130-145mm，枕骨大孔直徑 30-35mm；
關鍵結構：眶上緣、鼻骨、下頜關節、齒槽突等精度需≤0.5mm。
數據來源：
CT/MRI 掃描數據（DICOM 格式）導入 Mimics 重建，分辨率 0.25mm；
考古標本激光掃描（精度≤0.1mm），修復破損部位（如缺失牙齒）。
創(chuàng )意頭骨（藝術 / 影視）
夸張設計：
比例調整：增大眼眶（直徑 40-50mm）、延長鼻腔深度（30-40mm）；
附加元素：雕刻符文、機械連接件、發光腔體等。
建模軟件：
解剖結構：3D Slicer（醫學）；
創(chuàng )意設計：ZBrush（雕刻紋路）+ Blender（拓撲優化）。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 精度 | 適合場景 | 后處理重點 |
|---|---|---|---|---|
| SLA（光固化） | 醫用級樹脂 | ±0.05mm | 醫學教學（解剖細節） | 支撐拆除后消毒處理 |
| FDM（熔融沉積） | PLA/ABS | ±0.1mm | 低成本教具、影視道具 | 層紋打磨與補土 |
| SLS（激光燒結） | 尼龍 12 | ±0.1mm | 考古復制品（耐磨損） | 噴砂后染色 |
| 金屬 3D 打?。⊿LM） | 鈦合金 | ±0.05mm | 植入體原型（生物相容性） | 電解拋光 + 滅菌處理 |
材料特性對比：
醫用樹脂：ISO 10993 認證，適合手術規劃模型，可高溫滅菌（121℃，20 分鐘）；
透明樹脂：透光率≥85%，用于展示顱骨內部結構（如腦血管分布）；
尼龍：斷裂強度 40MPa，適合頻繁拆裝的解剖教具。
三、切片參數與打印優化
醫學頭骨打印關鍵設置（SLA 工藝）
擺放角度：
顱底朝上，枕骨大孔垂直于平臺，減少鼻腔支撐；
下頜骨單獨打印，與顱骨通過鉸鏈連接（軸孔直徑 3mm）。
支撐策略：
眼眶、鼻腔等中空部位添加傘狀支撐，支撐直徑 0.8mm；
牙齒區域支撐密度提高至 30%，防止打印時斷裂。
FDM 工藝特殊處理
顱骨拼接：
分塊打?。B骨蓋、面骨、下頜骨），預留定位銷孔（直徑 5mm）；
打印溫度：ABS 材料平臺加熱至 110℃，避免翹曲（變形量≤0.3mm）。
四、后處理與功能強化
解剖學模型處理
精度校準：
三坐標測量（CMM）：關鍵尺寸誤差≤0.1mm（如顱腔容積誤差≤1%）；
破損修復：3D 掃描補土后，用 AB 膠填充缺損部位（如缺失的上頜骨）。
表面處理：
醫學模型：酒精消毒后，噴啞光白漆（RAL 9010），便于標記解剖結構；
考古復制品：化學染色模擬化石質感（如氧化鐵溶液染成土黃色）。
創(chuàng )意模型藝術加工
機械改造：
植入齒輪組（模數 0.5），下頜骨開合通過旋鈕驅動；
顱骨頂部開設螺紋孔（M10），安裝 LED 燈組（5050 型號）。
紋理塑造：
雕刻符文深度 1-2mm，邊緣倒鈍（R=0.5mm）；
金屬質感：噴涂含鋁粉油漆（粒徑 10μm），配合黑色底漆做舊。
功能測試
醫學模型：下頜關節活動角度≥45°，模擬真實咬合；
道具模型：承重測試（頂部加載 1kg 砝碼），變形量≤0.5mm。
五、設計避坑與合規
結構禁忌
牙齒厚度≥1.5mm（FDM）或 1mm（SLA），避免斷裂；
顱底孔道直徑≥2mm，確保打印時材料流暢。
醫學倫理與版權
人體頭骨模型需去除可識別特征（如耳部結構），符合 HIPAA 隱私標準；
考古復制品需標注 “仿制品”，避免冒充文物。
量產方案
硅膠復模（50-200 件）：
3D 打印母模制作分片硅膠模具；
灌注 PU 樹脂（邵氏硬度 70A），成本較 3D 打印降低 60%；
注塑成型（1000 + 件）：
鋁合金模具生產周期 4 周，單件成本≤20 元。
六、應用場景與創(chuàng )新案例
醫學手術規劃：
SLA 打印患者特異性顱骨模型，標注腫瘤位置（精度 ±0.3mm），輔助術前方案制定；
材料通過 ISO 13485 認證，可直接接觸手術器械。
VR/AR 教具：
尼龍打印頭骨模型，表面印刷 AR 標記，掃碼顯示顱骨三維解剖結構；
配合手柄交互，實現 “虛擬解剖” 教學。
影視道具：
多材料打印發光頭骨，顱骨主體 ABS + 透明樹脂眼眶，內部 LED 隨劇情變色；
重量≤500g，便于演員佩戴（傳統石膏模型重 2kg）。
七、安全與標準
醫學模型滅菌：
環氧乙烷滅菌（EO 滅菌），殘留量≤10ppm；
輻射滅菌（鈷 – 60），劑量 25-35kGy。
教育玩具安全：
可拆卸部件拉力≥90N，避免兒童誤吞；
顏料重金屬含量符合 EN71-3 標準。
3D 打印技術為頭骨模型制作提供了從毫米級解剖還原到創(chuàng )意藝術加工的全維度解決方案，尤其在醫學精準醫療、文化遺產數字化領域展現獨特優勢，相比傳統翻模工藝提升 40% 的細節還原度。
