行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 25cm*15cm*18cm
后處理: 噴油
案例介紹
1. 概念設計
創(chuàng )意構思：確定貓咪伸懶腰的動作（如弓背、前爪伸展、尾巴翹起等），設計出可愛、生動的造型。
草圖繪制：用紙筆或數字繪圖軟件（如Photoshop、Procreate）畫出貓咪的三視圖（正面、側面、俯視）。
2. 3D建模
選擇軟件：使用Blender、Tinkercad、Fusion 360等3D建模工具。
建模步驟：
基礎形態：創(chuàng )建貓咪的身體結構（頭部、身體、四肢、尾巴）。
動作設計：調整模型姿勢，如背部拱起、前爪伸展、尾巴翹起。
細節雕刻：添加毛發、胡須、爪子、眼睛等細節（可使用雕刻工具或紋理貼圖）。
優化模型：檢查是否有非流形邊、重疊面等問題，確保模型可打印。
導出文件：將模型保存為STL格式。
3. 3D打印準備
切片處理：
使用切片軟件（如Cura、PrusaSlicer）打開STL文件。
設置參數：
分辨率：0.1mm-0.2mm層高（細節更精細）。
支撐結構：為懸空部分（如爪子、尾巴）添加支撐。
填充率：15%-20%（節省材料，減輕重量）。
打印速度：普通速度即可，避免過快導致拉絲。
預覽路徑：檢查打印路徑是否合理，避免模型缺陷。
打印前檢查：確認打印機平臺校準、耗材充足、噴嘴通暢。
4. 3D打印
開始打印：
將模型文件上傳至打印機，加載耗材（建議使用PLA材料，環保且易打?。?。
啟動打印，觀察首層是否粘牢。
中途監控：
定期檢查打印進度，確保支撐結構正常剝離。
避免耗材纏繞或噴嘴堵塞。
5. 后處理
拆除支撐：用鑷子或刀片小心拆除支撐結構。
打磨處理：
用砂紙（200-1000目）打磨表面，去除層紋。
對尖銳部分（如爪子）進行修整。
上色（可選）：
噴涂底漆，增強油漆附著力。
用丙烯顏料或模型漆涂抹毛發、眼睛、鼻子等部位。
干透后噴保護漆，增加光澤。
6. 組裝與展示
底座制作（可選）：設計一個簡約底座，打印后用膠水固定貓咪模型。
場景布置：將模型放在桌面或展示架上，搭配小道具（如鼠標、鍵盤）增強趣味性。
注意事項
模型比例：確保貓咪各部位比例協調，動作自然。
支撐結構：復雜姿勢需添加足夠支撐，避免打印失敗。
材料選擇：PLA材料易打印且環保，ABS材料強度更高但需注意通風。
安全操作：打印時避免觸碰高溫噴嘴，后處理時佩戴防護手套。

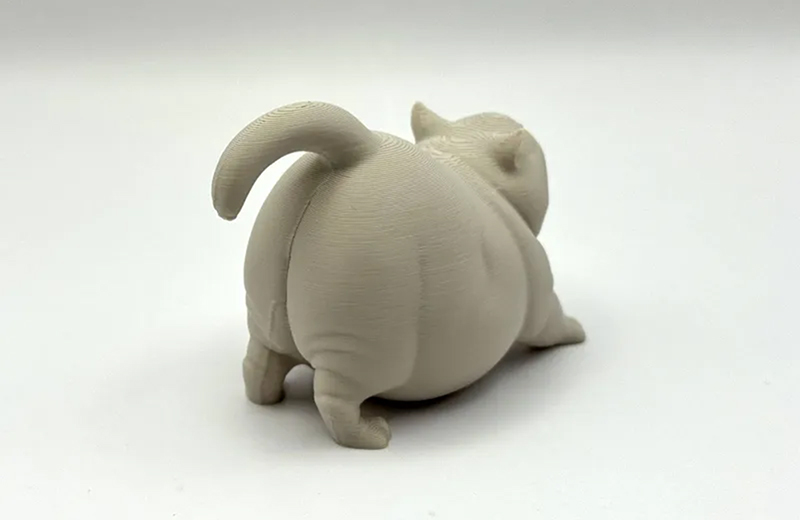

通過以上步驟，您將獲得一個栩栩如生的“伸懶腰的貓”3D打印手板模型！
