行業案例
CASE

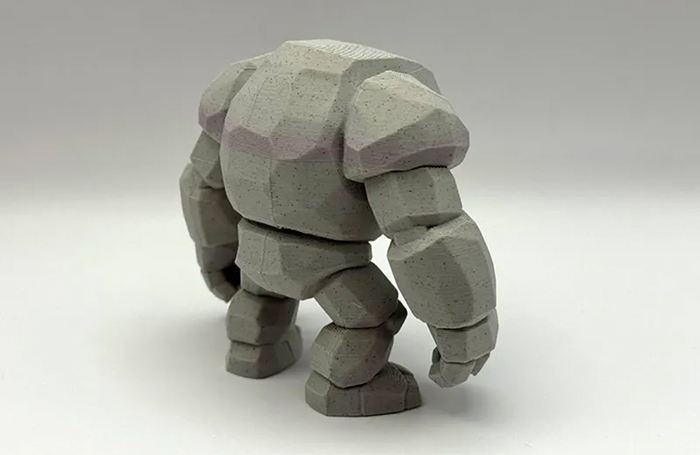

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*6cm*10cm
后處理: 噴油
案例介紹
一、設計階段
概念構思
首先，需要對石雕怪獸的形象進行創(chuàng )意構思。這可以基于神話傳說、幻想故事或者個人的獨特想象。例如，參考西方龍的形象特點，如龐大的身軀、鋒利的爪子、翅膀和能夠噴火的嘴巴等元素，結合石雕質感的要求，思考怪獸的整體造型。
收集相關的參考資料，包括書籍、電影、游戲中的怪獸形象，以及傳統的石雕作品，從中獲取靈感，確定怪獸的基本形態，如站立、飛翔或者爬行的姿態。
3D建模
使用專業的3D建模軟件，如Blender、Maya或ZBrush等。以ZBrush為例，先創(chuàng )建一個基礎的幾何形狀，如球體或立方體，作為怪獸模型的基礎架構。
利用軟件的雕刻工具，逐步塑造怪獸的細節。比如，用黏土塑造工具來刻畫怪獸的皮膚紋理，模擬石頭的粗糙表面，像鑿刻的紋路、自然的裂縫等。對于怪獸的五官，要精心設計，使其具有獨特的表情，如兇猛的眼神、猙獰的牙齒等。
調整模型的比例和尺寸，確保各個部分協調。例如，根據手板模型的大小要求，將怪獸的身體各部分按比例縮小，一般手板模型尺寸相對較小，可能在十幾厘米到幾十厘米之間，以方便觀察和展示細節。
檢查模型的拓撲結構，保證模型在后續的3D打印過程中不會(huì )出現問題。合理的拓撲結構有助于減少打印時間和支持材料的使用。
二、3D打印準備階段
模型切片
將設計好的3D模型文件（如.stl格式）導入到切片軟件中，常見的切片軟件有Cura、Simplify3D等。
在切片軟件中，設置打印參數。對于石雕怪獸手板模型，考慮到其細節和質感，需要選擇合適的層高。層高一般設置在0.1 – 0.2毫米左右，這樣可以較好地還原模型的細節，但也會(huì )增加打印時間。
調整打印速度，速度過快可能會(huì )導致細節丟失或者模型質量下降，一般根據打印機的性能和模型的復雜程度，設置在30 – 60mm/s左右。
設置填充密度，由于是手板模型，主要是用于外觀展示，填充密度可以設置在10% – 30%左右，既能保證模型的強度，又能節省材料和打印時間。同時，選擇合適的填充圖案，如網格填充，可以使模型內部結構更均勻。
確定支撐結構，對于怪獸模型中懸空的部分，如翅膀、腿部等，需要添加支撐結構，以防止打印過程中模型變形。支撐結構的角度和密度要根據模型的具體形狀進行調整，一般在45 – 60度之間，密度適中，以便在打印完成后容易去除。
打印機校準和材料準備
校準3D打印機的平臺，確保平臺水平，以保證打印模型的第一層能夠平整地附著在平臺上?？梢允褂盟絻x或者打印機自帶的校準功能進行校準。
選擇合適的3D打印材料，對于模擬石雕效果，可以使用樹脂材料或者帶有紋理的PLA材料。如果使用樹脂材料，需要準備好樹脂、固化劑、清洗劑等配套材料，并且要注意材料的儲存條件，避免樹脂變質。如果使用PLA材料，要檢查材料是否干燥，潮濕的材料可能會(huì )導致打印出現問題。
三、3D打印階段
開始打印
將準備好的3D打印材料裝入打印機的料筒中，對于樹脂打印機，將樹脂倒入料槽。
啟動打印機，按照切片軟件生成的指令，打印機開始逐層堆積材料來構建石雕怪獸手板模型。在打印過程中，要密切關注打印機的工作狀態，確保噴頭溫度、熱床溫度等參數穩定。例如，PLA材料的噴頭溫度一般在190 – 230攝氏度之間，熱床溫度在50 – 70攝氏度之間。
對于樹脂打印，要注意每一層樹脂的曝光時間，以確保模型的精度和質量。曝光時間過長或過短都可能導致模型出現瑕疵，如過度固化或者固化不足。
中途監控
在打印過程中，定期檢查打印進度和模型的質量。查看是否有材料堵塞噴頭、模型是否出現翹邊或者分層等問題。如果發現噴頭堵塞，可以嘗試暫停打印，清理噴頭或者調整噴頭溫度來解決。對于翹邊問題，可以在模型邊緣添加一些支撐或者調整熱床溫度和平臺的附著力。
四、后處理階段
去除支撐結構
當3D打印完成后，等待模型冷卻。對于帶有支撐結構的模型，需要小心地去除支撐?？梢允褂描囎?、剪刀等工具，沿著支撐與模型的連接處慢慢剪斷或者掰斷支撐。對于一些難以去除的支撐殘留，可以用砂紙輕輕打磨。
表面處理
為了使石雕怪獸手板模型更接近真實的石雕效果，需要對表面進行處理。如果是使用PLA材料，可以用砂紙從粗砂紙（如100 – 200目）到細砂紙（如1000 – 1500目）逐步打磨模型表面，模擬石頭的粗糙質感。
對于樹脂模型，除了打磨外，還可以進行拋光處理。使用拋光膏和拋光輪，對模型表面進行拋光，使模型表面更加光滑，然后再通過噴涂啞光漆等方式，制造出石頭的質感。
根據需要，可以對模型進行上色處理，選擇與石頭顏色相近的顏料，如灰色、褐色等，用噴槍或者畫筆仔細地為模型上色，增強石雕的效果。
