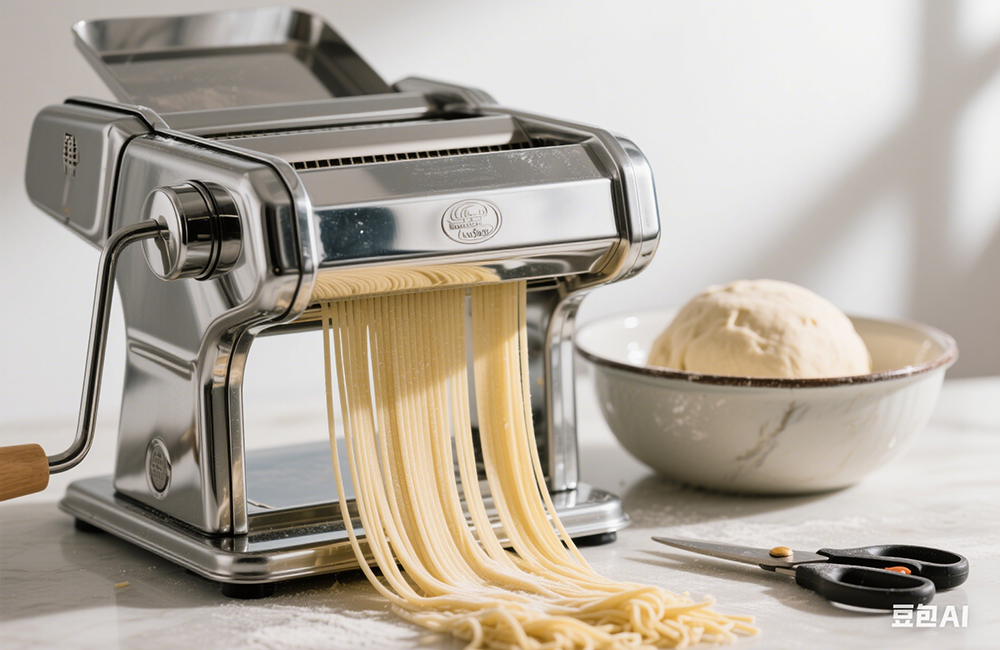

以下是關于CNC加工面條機手板模型的詳細流程和注意事項，結合面條機的結構特點（如壓面部件、切面裝置、手柄、底座等）進行說明：

一、前期準備

1. 設計圖紙確認

3D建模：

使用SolidWorks、UG等軟件設計面條機的完整結構，包括：

壓面部件：滾筒形狀（圓柱/錐形）、表面紋理（光滑/波浪紋）。

切面裝置：刀片形狀（方形/圓形）、分布間距、切割角度。

手柄：人體工學設計、固定方式（螺絲/卡扣）。

底座：支撐結構、防滑墊槽、螺絲孔位。

附加功能：如調節旋鈕、厚度檔位標識等。

標注關鍵尺寸（如滾筒直徑、刀片間距、手柄長度）及裝配關系。

2. 材料選擇

塑料材料：

ABS塑料：用于底座、手柄等非受力部件，成本低、易加工。

亞克力（PMMA）：用于透明觀察窗（如面粉漏斗），需注意脆性。

金屬材料：

鋁合金：用于壓面滾筒、切刀支架等需要強度和耐磨性的部件。

不銹鋼：用于刀片（接觸食品部分），需符合食品安全標準。

硅膠/橡膠：用于防滑墊或密封圈，可后期粘接。

3. 加工要求明確

表面處理：如外殼噴油顏色、絲印標識、啞光/亮光效果。

功能細節：壓面滾筒與切刀的配合精度、手柄的裝配牢固性等。

二、CNC加工流程

1. 編程與刀具路徑規劃

CAM軟件編程：

使用Mastercam、PowerMill等軟件生成刀具路徑，優先加工大平面和規則結構（如底座），再處理復雜曲面（如滾筒）。

粗加工：用大刀具（如Φ10mm平刀）快速去除材料，留0.5~1mm余量。

精加工：用小刀具（如Φ2mm球刀）細化滾筒、刀片等曲面，確保表面光滑。

特殊結構處理：

壓面滾筒：若為圓柱形，需精確控制直徑公差（如±0.05mm）；若為錐形，需多軸聯動加工。

切刀陣列：用小直徑刀具（如Φ1mm中心鉆）加工刀片孔，或采用電火花穿孔。

手柄凹槽：根據人體工學設計，加工防滑紋理或指槽。

2. 裝夾與定位

裝夾方式：

塊狀材料（如ABS底座）：用平口鉗或真空吸附平臺固定。

圓柱形滾筒：用分度頭或三爪卡盤定位，確保中心軸與機床坐標對齊。

基準對齊：以設計模型的關鍵孔位（如螺絲孔）、中心線為基準，保證所有部件的坐標系一致。

3. 粗加工與精加工

粗加工：

快速切除底座、支架等大體積材料，優先處理平面和直邊。

鋁合金滾筒需噴切削液降溫，防止過熱變形。

精加工：

重點處理外觀面（如底座表面）、裝配孔、螺紋等，表面粗糙度控制在Ra0.8~3.2μm。

刀片和滾筒需嚴格保證平整度（如使用百分表檢測）。

4. 特殊工藝處理

螺紋加工：

手動擰螺絲的部件（如底座固定孔）需用絲錐攻牙（如M3、M4內螺紋）。

自鎖卡扣結構需精確控制公差（如0.1mm間隙），確保裝配牢固。

防滑紋理：手柄或底座的防滑槽可通過雕刻刀或激光蝕刻實現。

刀片倒角：切刀邊緣需倒角處理（如0.5mm×45°），避免割手。

三、后處理工藝

1. 去毛刺與打磨

用砂紙（從粗到細，如80目→1200目）打磨銳邊、毛刺，尤其是觸手可及部位（如手柄、底座邊緣）。

金屬部件需用銼刀或砂輪機去除飛邊，再用拋光膏處理劃痕。

2. 表面處理

噴油：

根據設計需求調配顏色（如白色、銀色等），噴涂均勻，避免流掛。

塑料部件需先噴底漆增強附著力，金屬部件可噴環氧底漆+面漆。

絲印/燙印：

印制品牌Logo、操作指示（如“厚度調節”），需選擇耐刮擦的油墨。

陽極氧化（鋁合金）：

對滾筒、支架等鋁合金部件進行陽極氧化處理（如黑色、銀色），提升耐磨性和質感。

食品級涂層（不銹鋼刀片）：

噴涂食品級防銹涂層（如特氟龍），需在無塵環境完成。

3. 組裝與測試

組裝：

按順序組裝部件（如滾筒→切刀→手柄→底座），使用螺絲、卡扣或膠水固定。

注意壓面部件與切刀的配合間隙（如0.5~1mm），確保面條能順暢擠出。

功能測試：

外觀檢查：確認顏色、絲印、表面無瑕疵。

裝配檢查：測試部件是否牢固（如手柄拉力測試）、活動是否順暢（如滾筒轉動）。

模擬功能：手動旋轉手柄，測試壓面與切面動作的協調性，檢查面條厚度是否均勻。

四、注意事項

1. 精度控制

壓面滾筒與切刀的間隙需≤0.5mm，確保面條粗細均勻。

刀片安裝孔位公差需控制在±0.1mm，避免切割時偏移。

2. 材料特性應對

ABS塑料：易產生內應力導致變形，粗加工后需靜置時效或退火處理。

鋁合金：加工時易粘刀，需使用鋒利刀具并及時清理切屑。

不銹鋼：硬度高，需慢速切削并使用冷卻液，避免積熱損壞刀具。

3. 成本與效率優化

復雜曲面（如滾筒）可優先選擇3D打印制作，降低CNC加工難度。

批量手板可復用模具，減少重復編程和裝夾時間。

通過以上步驟，CNC加工的面條機手板模型可精準還原設計細節，滿足外觀驗證、結構測試和功能展示的需求，為后續量產提供可靠依據。
