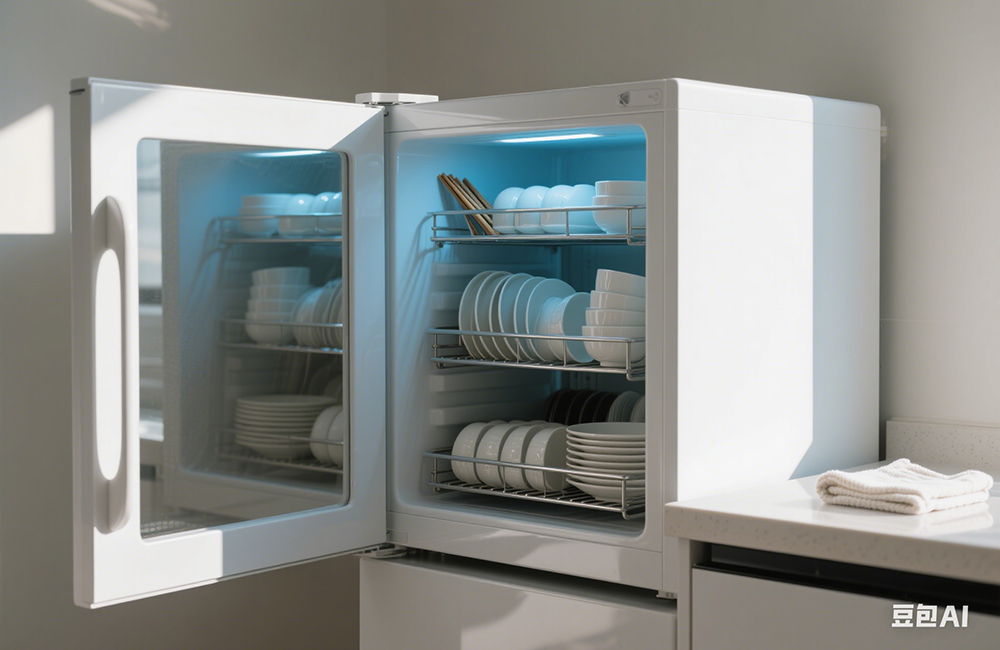

以下是關于 CNC加工消毒柜手板模型 的詳細解析，包括工藝流程、材料選擇、關鍵部件加工方案及應用場景：

一、CNC加工消毒柜手板模型的流程

3D建模與結構設計

使用CAD軟件（如SolidWorks、UG）設計消毒柜的三維模型，包括以下核心部件：

外殼：箱體、門體、控制面板。

內部結構：層架、紫外線燈架、臭氧發生器、風機、溫控器。

功能部件：鉸鏈、門鎖、密封條、排氣孔等。

設計重點：

門體密封性（防止臭氧泄漏）。

紫外線燈架布局（確保殺菌無死角）。

層架承重與防滑設計（適配不同餐具）。

排氣與散熱結構（避免高溫積累）。

模型切片與編程

將3D模型導入CAM軟件（如Mastercam、PowerMill），生成刀具路徑和G代碼。

關鍵設置：

復雜曲面（如門體、燈架）需五軸聯動加工。

薄壁部件（如外殼）需預留變形量，防止加工應力導致變形。

小孔位（如排氣孔、螺絲孔）需使用微型刀具（Φ0.5mm以下）。

材料選擇與坯料準備

常用材料：

ABS/PC塑料：用于外殼、層架等非承重部件，易切削且可模擬注塑效果。

鋁合金：用于風機支架、鉸鏈等承重部件，強度高、散熱性好。

亞克力：用于透明觀察窗，便于查看內部狀態。

不銹鋼：用于紫外線燈架、臭氧發生器等耐腐蝕部件，需電火花加工（EDM）配合。

坯料準備：根據模型尺寸切割板材或塊料，預留加工余量。

CNC加工

粗加工：使用較大直徑刀具快速去除多余材料，提高加工效率。

精加工：

外殼與門體：采用球頭刀精加工曲面，確保表面光滑。

紫外線燈架：五軸聯動加工曲面，保證殺菌覆蓋均勻。

層架：加工卡槽與定位孔，確保餐具放置穩定。

風機與溫控器：鏜孔與攻絲，確保裝配精度。

特殊工藝：

密封條槽：五軸聯動加工，確保密封性。

排氣孔：鏤空刀具或電火花加工（EDM）實現均勻孔陣。

后處理與組裝

表面處理：

塑料件：打磨、噴砂、噴漆（仿金屬質感或啞光效果）。

金屬件：陽極氧化（鋁合金）、電鍍（不銹鋼）或噴涂防銹漆。

絲印與標識：印刷品牌logo、操作說明、安全警示（如“臭氧勿觸”）。

組裝測試：

將加工好的部件組裝成完整手板，測試功能：

門體開合是否順暢，密封性是否達標。

紫外線燈與臭氧發生器是否正常工作。

風機與溫控器運行是否平穩，噪音是否可控。

記錄問題并反饋至設計端優化。

二、關鍵部件的CNC加工要點

外殼與門體

材料：ABS/PC塑料。

加工難點：

曲面精度高，需五軸聯動加工。

門體邊緣需倒角處理，避免割手。

解決方案：

使用球頭刀精加工曲面，公差控制在±0.1mm以?xún)取?/p>

門體邊緣采用五軸聯動倒角，確保光滑無毛刺。

紫外線燈架

材料：鋁合金或不銹鋼。

加工要點：

燈架需均勻分布紫外線燈管，孔徑一致（通常Φ10mm~Φ15mm）。

燈架角度需可調，確保殺菌覆蓋全面。

解決方案：

五軸聯動加工曲面，燈管孔采用鏤空刀具或電火花加工。

使用高精度夾具固定，確保角度可調。

層架與臭氧發生器

材料：ABS塑料（層架）、不銹鋼（臭氧發生器）。

加工要點：

層架需加工卡槽與定位孔，確保餐具放置穩定。

臭氧發生器需密集小孔（Φ0.5mm~Φ1mm），采用電火花加工（EDM）。

解決方案：

層架卡槽使用微型刀具加工，公差±0.1mm。

臭氧發生器小孔陣列通過電火花加工，確?？讖骄鶆?。

風機與溫控器

材料：鋁合金（風機支架）、不銹鋼（溫控器）。

加工要點：

風機葉片需高精度曲面加工，確保風力均勻。

溫控器需鏜孔與攻絲，確保裝配精度。

解決方案：

風機葉片使用球頭刀精加工，公差±0.05mm。

溫控器孔位通過高精度夾具固定，確保同軸度。

三、材料選擇與性能對比

材料	適用部件	優點	缺點
ABS塑料	外殼、層架、控制面板	易切削、成本低、可模擬注塑效果	強度低、不耐高溫
PC塑料	透明觀察窗、耐高溫部件	耐沖擊、透明、耐溫性好	加工難度較高
鋁合金	風機支架、鉸鏈、散熱器	強度高、散熱快、質感好	成本高、需防銹處理
不銹鋼	臭氧發生器、紫外線燈架	耐腐蝕、高強度、適合食品接觸	加工難度高、成本高
亞克力	透明觀察窗	透明度高、易加工	易刮花、不耐高溫
樹脂復模	小批量復制部件	低成本、可快速復制復雜形狀	強度低、需配合CNC原型使用

四、后處理工藝

表面處理

塑料件：打磨→噴砂→噴漆（仿金屬質感或啞光效果）。

金屬件：陽極氧化（鋁合金）、電鍍（不銹鋼）、拋光（風機葉片）。

特殊要求：臭氧接觸部件需符合食品安全標準，使用耐腐蝕涂層。

絲印與標識

印刷內容：品牌logo、操作說明、安全警示（如“臭氧勿觸”“高溫勿觸”）。

油墨選擇：耐磨損、耐高溫的環保油墨。

組裝與測試

功能測試：

門體開合是否順暢，密封性是否達標（臭氧泄漏測試）。

紫外線燈與臭氧發生器是否正常工作（殺菌效果測試）。

風機與溫控器運行是否平穩，噪音是否可控（分貝檢測）。

外觀檢查：確保無瑕疵、色差一致、裝配緊密。

五、應用場景

設計驗證

驗證消毒柜的結構合理性（如門體密封性、紫外線覆蓋范圍）。

通過手板測試改進設計，降低量產風險。

市場展示

作為樣品參加展會(huì )或客戶提案，直觀展示產品外觀和功能（如殺菌效果演示）。

配合宣傳視頻或效果圖，增強客戶信任感。

功能測試

測試消毒柜的核心性能：

殺菌效果：紫外線與臭氧的協同殺菌能力（如大腸桿菌殺滅率）。

密封性：門體與箱體的防水防漏性能。

噪音控制：運行時分貝值是否符合標準。

為量產模具設計和工藝優化提供數據支持。

六、注意事項

精度控制

門體與外殼的間隙需控制在0.5mm以?xún)?，否則影響密封性。

紫外線燈孔徑公差需±0.05mm，確保殺菌覆蓋均勻。

材料收縮率

ABS/PC等塑料加工后會(huì )因冷卻收縮導致尺寸變化，編程時需預留收縮率（通常ABS為0.5%）。

成本優化

簡單部件（如外殼）可用3D打印替代，復雜部件（如燈架、風機）優先CNC加工。

鋁合金/不銹鋼加工成本較高，需權衡性能與預算。

安全與環保

加工時佩戴護目鏡和防塵口罩，防止切屑飛濺。

臭氧接觸部件需使用環保材料和涂層，符合食品安全標準。

通過CNC加工制作的消毒柜手板模型，能夠高效驗證設計、優化功能，并為量產提供可靠依據，是產品研發不可或缺的一環！
