工業手板制作是制造業中用于驗證產品設計、結構、功能及工藝可行性的關鍵步驟，尤其在機械、設備、汽車、電子等領域至關重要。以下是工業手板制作的詳細流程、工藝選擇及注意事項：

一、工業手板的定義與作用

定義：工業手板是通過加工工藝（如CNC、3D打印、鈑金等）制作的實物模型，用于驗證產品設計的合理性。

作用：

驗證外觀、裝配、功能、結構強度等；

提前發現設計缺陷，降低量產風險；

用于參展、客戶展示或小批量定制。

二、工業手板制作的流程

1. 需求分析

明確手板的用途（驗證結構、裝配、功能等）。

確定材料（金屬/塑料）、尺寸、精度、數量、表面處理要求。

評估預算和周期。

2. 3D建模與數據準備

使用CAD軟件（SolidWorks、UG、Catia等）設計三維模型。

導出通用格式文件（STP、IGS、STL等），供后續加工使用。

3. 工藝選擇

根據設計需求、材料、精度、成本等因素選擇工藝：

CNC加工：高精度金屬/塑料零件（如鋁合金、不銹鋼）。

金屬3D打印：復雜結構或傳統加工難以實現的零件（如鈦合金、不銹鋼）。

鈑金加工：金屬外殼、支架、機箱等。

硅膠復模：小批量復制（需先有原型）。

注塑手板：塑料零件的小批量生產（需開模）。

4. 加工與制作

CNC加工：

編程（CAM軟件生成刀具路徑）；

裝夾材料（如鋁塊、鋼塊）；

切削加工（銑削、車削、鉆孔等）。

3D打印：

切片（設置層厚、填充密度等參數）；

打?。?shù)脂、金屬或尼龍材料）。

鈑金加工：

激光切割 → 折彎 → 焊接/鉚接。

5. 后處理

表面處理：拋光、噴砂、電鍍、陽極氧化、噴漆等。

裝配：將多個零件組裝成完整模型，驗證裝配關系。

質檢：使用卡尺、千分尺、三坐標測量?jì)x等檢測尺寸和公差。

6. 測試與優化

通過手板進行功能測試（如機械傳動、密封性、耐壓性等）。

根據測試結果反饋設計，優化3D模型并重新制作（如有必要）。

三、工業手板常用工藝對比

工藝	精度	材料	優點	缺點	適用場景
CNC加工	±0.05mm	鋁合金、不銹鋼、銅等	高精度、表面好、材料多樣	成本高、薄壁結構受限	機械零件、精密組件、設備外殼
金屬3D打印	±0.1mm	不銹鋼、鈦合金、鋁合金	復雜結構、無需模具	表面粗糙、成本高	復雜零件、航空航天、醫療器材
鈑金加工	±0.1mm	冷軋鋼板、不銹鋼板	成本低、效率高、適合薄壁結構	厚度受限、復雜曲面難實現	金屬外殼、機箱、支架
硅膠復模	±0.2mm	環氧樹脂、聚氨酯等	低成本、適合小批量復制	精度低、需先有原型	簡單結構零件、外觀件
注塑手板	±0.2mm	ABS、PC、尼龍等	適合塑料零件、可小批量生產	需開模、成本高、周期長	塑料外殼、電子產品

四、工業手板制作的關鍵點

1. 材料選擇

金屬材料：鋁合金（輕便、易加工）、不銹鋼（高強度、耐腐蝕）、鈦合金（輕且強度高）。

塑料材料：ABS（通用塑料）、PC（透明、耐沖擊）、尼龍（耐磨、吸濕性）。

根據產品用途選擇材料，例如：

承重部件：選擇高強度金屬（如鋁合金、鋼）；

外觀件：選擇易拋光或電鍍的材料（如ABS、鋁合金）。

2. 精度控制

根據用途確定精度等級：

裝配測試：精度要求高（±0.05mm）；

外觀驗證：精度要求較低（±0.1mm~±0.2mm）。

選擇合適的加工工藝（如CNC加工或金屬3D打?。?。

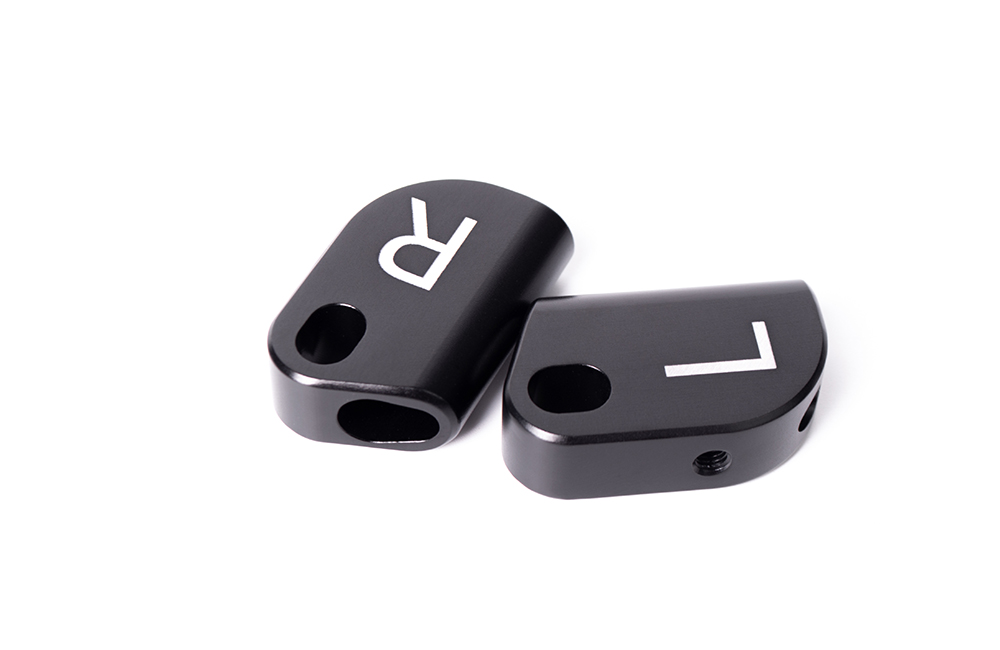

3. 表面處理

功能性處理：陽極氧化（防腐蝕）、電鍍（導電性）、氮化（耐磨性）。

美觀性處理：拋光、噴砂、噴漆、絲?。俗OGO或文字）。

根據設計要求選擇處理工藝，例如：

機械設備零件：陽極氧化或噴砂；

外觀件：拋光或電鍍。

4. 裝配與測試

將多個手板零件組裝成完整模型，驗證裝配關系和功能性。

測試內容包括但不限于：

機械傳動（齒輪、軸承等）；

密封性（防水、防塵）；

耐壓性（壓力測試）；

環境適應性（高溫、低溫、震動測試）。

5. 成本與時間平衡

CNC加工和金屬3D打印精度高但成本高，適合關鍵零件；

鈑金加工和硅膠復模成本低，適合外觀件或非承重結構。

根據項目階段選擇工藝：

初期驗證：3D打印或低精度工藝；

最終確認：CNC加工或注塑。

五、工業手板的應用案例

機械零件驗證：

通過CNC加工制作齒輪箱手板，測試傳動系統的穩定性和噪音。

設備外殼設計：

使用鈑金加工制作工業設備外殼手板，驗證裝配結構和散熱性能。

復雜結構原型：

通過金屬3D打印制作航空航天零件手板，驗證輕量化設計和強度。

小批量定制：

利用硅膠復模制作定制化金屬銘牌或特殊配件。

六、總結

工業手板制作是產品開發中不可或缺的環節，其核心在于根據需求選擇合適的工藝、材料和精度等級。建議與專業的手板廠合作，明確技術要求和交付標準，以確保手板的質量和實用性。
